Глава 31 Green Ethernet («Зеленый» Ethernet)
Руководство пользователя для серии GS2210
274

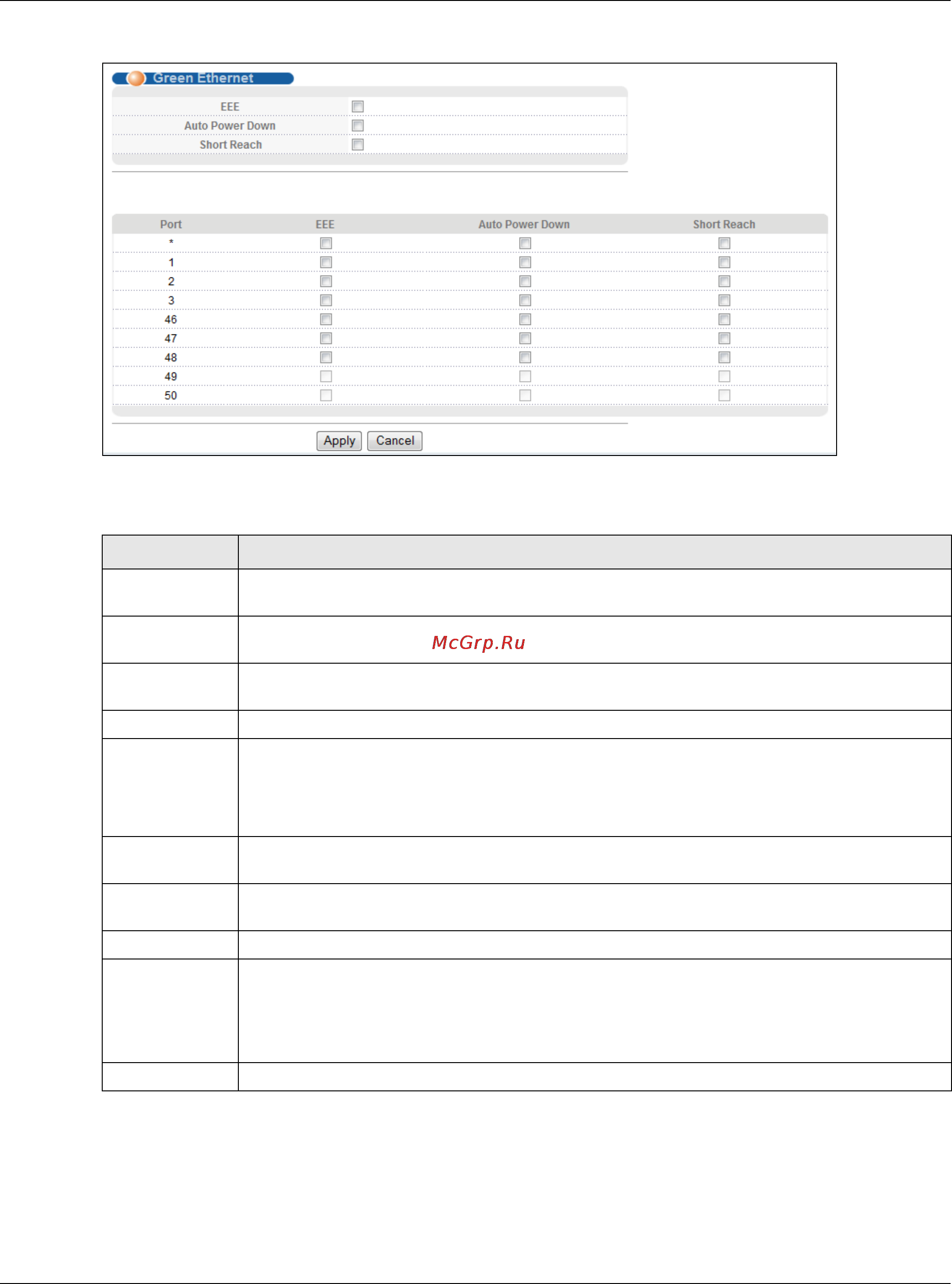

Рисунок 179 Экран Advanced Application > Green Ethernet
Поля экрана описаны в следующей таблице.
Экран Advanced Application > Green Ethernet
ПОЛЕ ОПИСАНИЕ
EEE Установите этот переключатель, чтобы включить опцию Energy Efficient Ethernet на
уровне всего коммутатора.
Auto Power
Down
Установите этот переключатель, чтобы включить опцию Auto Power Down на уровне
всего коммутатора.
Short Reach Установите этот переключатель, чтобы включить опцию Short Reach на уровне всего
коммутатора.
Port В этом поле отображается номер порта.
* С помощью этой строки можно настроить одновременно все порты. С помощью
этой
строки можно назначить общие для всех портов настройки, а затем, если потребуется,
внести необходимые изменения на уровне отдельного порта.
Изменения в данной строке сразу же копируются на все порты.
EEE Установите этот переключатель, чтобы включить опцию Energy Efficient Ethernet для
данного порта.
Auto Power
Down
Установите этот переключатель, чтобы включить опцию Auto Power Down для данного
порта.
Short Reach
Установите этот переключатель, чтобы включить опцию Short Reach для данного порта.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора. Эти
настройки будут утеряны в случае выключения коммутатора или перебоя в подаче
питания, поэтому по завершении настройки необходимо нажать на ссылке Save в
верхней навигационной панели для сохранения изменений в энергонезависимой
памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
