Глава 5 Пример первичной настройки
Руководство пользователя для серии GS2210
43

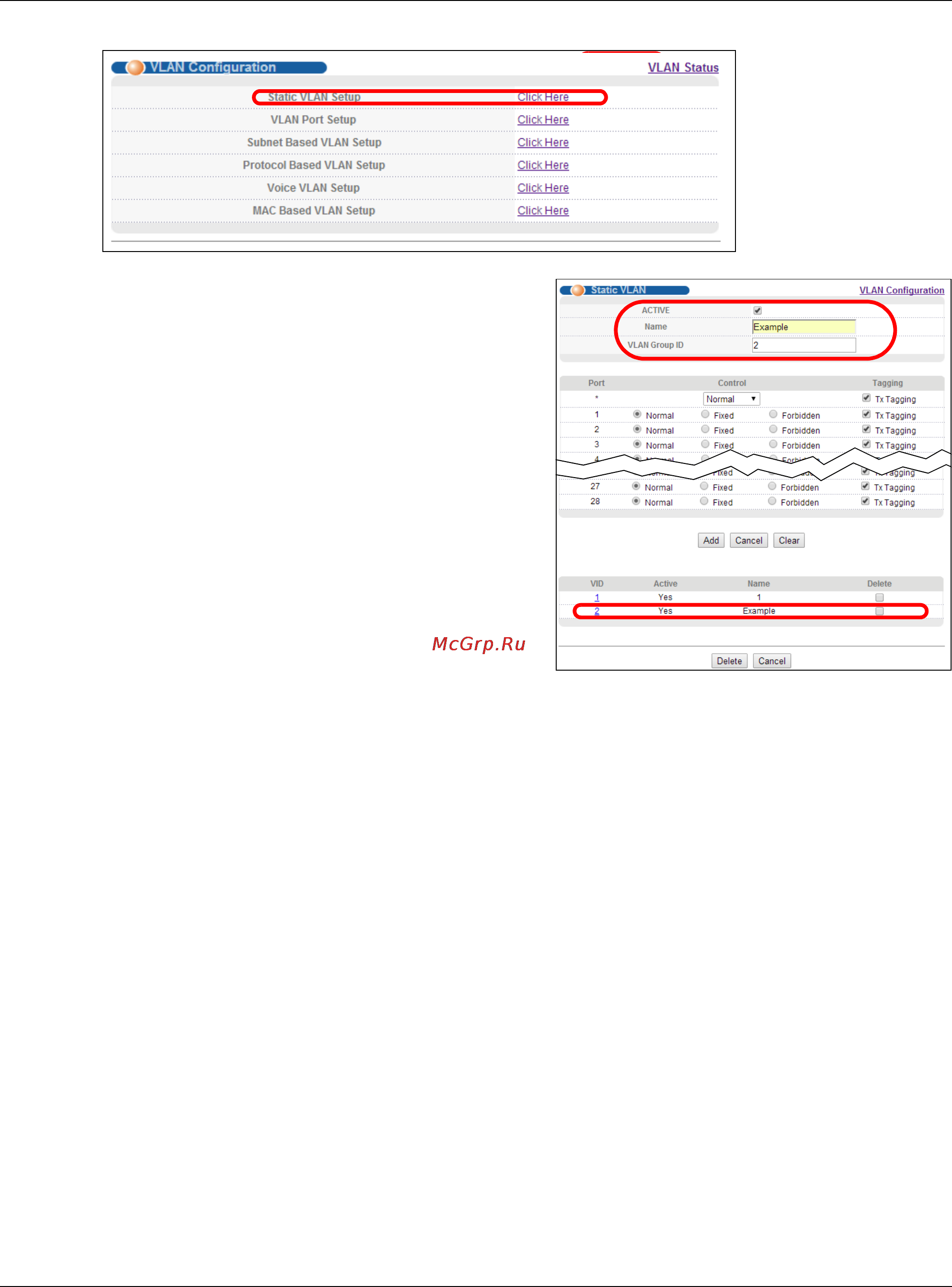

2 На экране Static VLAN выберите ACTIVE,
введите имя-описание в поле Name и введите 2
в поле VLAN Group ID для сети VLAN2.
Примечание: Поле VLAN Group ID на этом экране и поле VID на экране меню IP
Setup относятся к одному и тому же идентификатору виртуальной локальной
сети VLAN ID.
3 Поскольку сеть VLAN2 подключена к порту 1 коммутатора, выберите пункт Fixed, чтобы
назначить порт 1 постоянным членом только этой VLAN.
4 Чтобы не поддерживающие идентификаторы VLAN устройства (например, компьютеры и
концентраторы) правильно принимали кадры, снимите выделение с переключателя TX
Tagging – тогда коммутатор будет удалять теги VLAN перед отправкой.
5 Нажмите Add, чтобы сохранить настройки в оперативной памяти
. Настройки в оперативной
памяти теряются при отключении питания коммутатора.
5.1.2 Назначение идентификатора виртуальной локальной сети VID для
порта
Идентификатор виртуальной локальной сети для порта (PVID) используется для добавления
тегов к кадрам без тегов, поступающим на этот порт, чтобы такие кадры направлялись в ту
группу VLAN, которую определяет тег.
В данном примере необходимо установить 2 в качестве идентификатора VID для порта 1,
чтобы все непомеченные тегами кадры, принятые через этот порт, отправлялись в
виртуальную локальную
сеть VLAN 2.
