Глава 23 Многоадресная рассылка
Руководство пользователя для серии GS2210
196

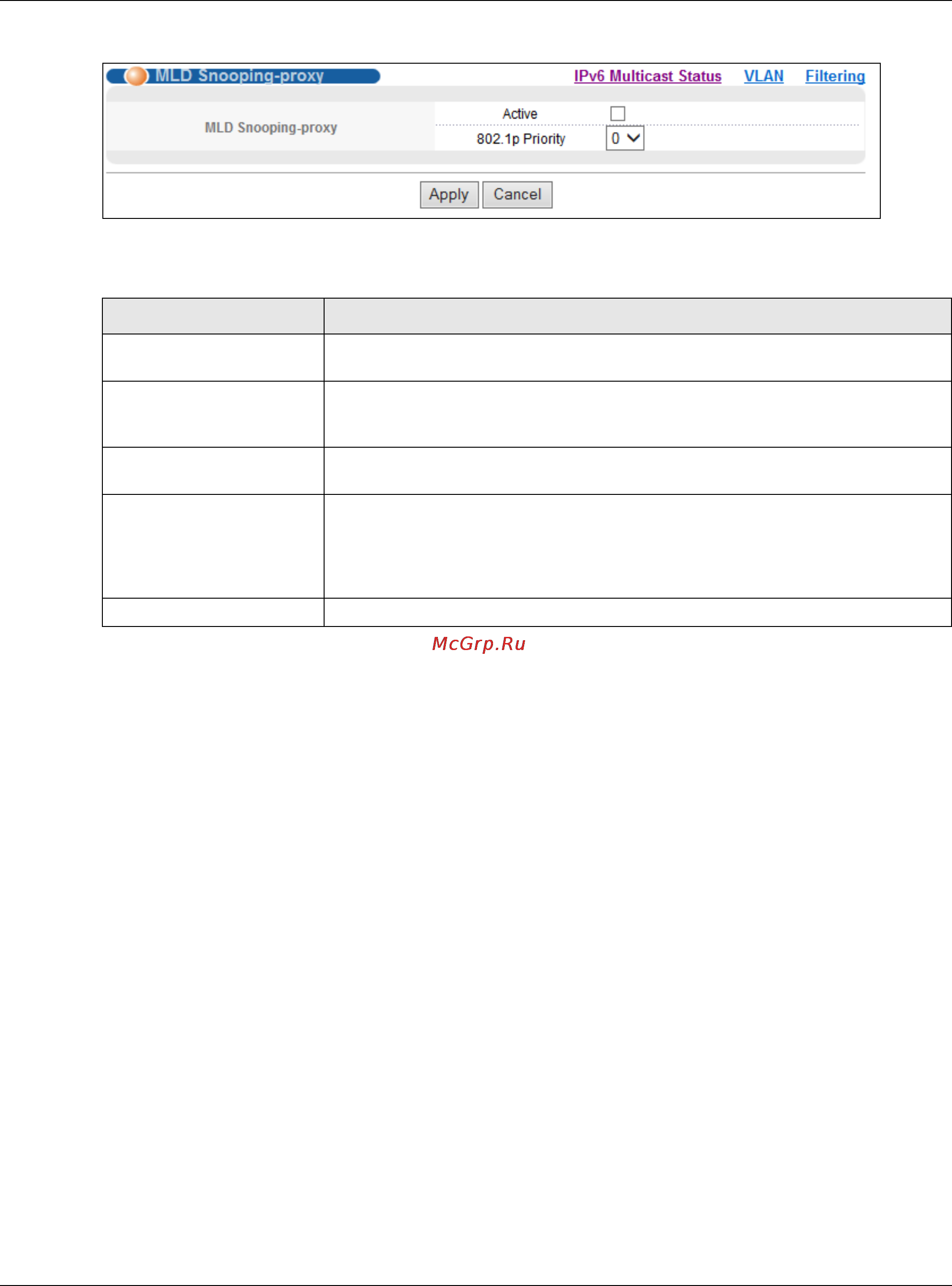

Рисунок 128 Экран Advanced Application > Multicast > IPv6Multicast > MLD Snooping-proxy
Поля экрана, изображенного на рисунке выше, описаны в следующей таблице.
23.5.2 Экран MLD Snooping-proxy VLAN
Перейдите по ссылке VLAN на экране Advanced Application > Multicast > IPv6 Multicast >
MLD Snooping-proxy, чтобы открыть экран, изображенный на рисунке ниже. Более
подробную информацию о многоадресной рассылке можно найти в разд.23.1 на стр.184.
Таблица 75 Экран Advanced Application > Multicast > IPv6 Multicast > MLD Snooping-proxy
ПОЛЕ ОПИСАНИЕ
MLD Snooping-proxy С помощью этих настроек можно задать параметры прокси отслеживания
MLD.
Active Выберите опцию Active, чтобы активировать прокси отслеживания MLD на
коммутаторе с целью уменьшения количества управляющих сообщений MLD
и улучшения производительности сети.
802.1p Priority Выберите уровень приоритета (из диапазона от 0 до 7), на который
коммутатор меняет приоритет в исходящих сообщениях MLD.
Apply Нажмите Apply, чтобы сохранить изменения в
оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения
коммутатора или перебоя в подаче питания, поэтому по завершении
настройки необходимо нажать на ссылке Save в верхней навигационной
панели для сохранения изменений в энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
