Глава 4 Web-конфигуратор
Руководство пользователя для серии GS2210
41
4.7 Выход из Web-конфигуратора
Чтобы выйти из Web-конфигуратора, нажмите Logout на экране. Для повторного входа после
выхода необходимо будет заново ввести пароль. Данное действие рекомендуется выполнить
после окончания сеанса управления по соображениям безопасности.

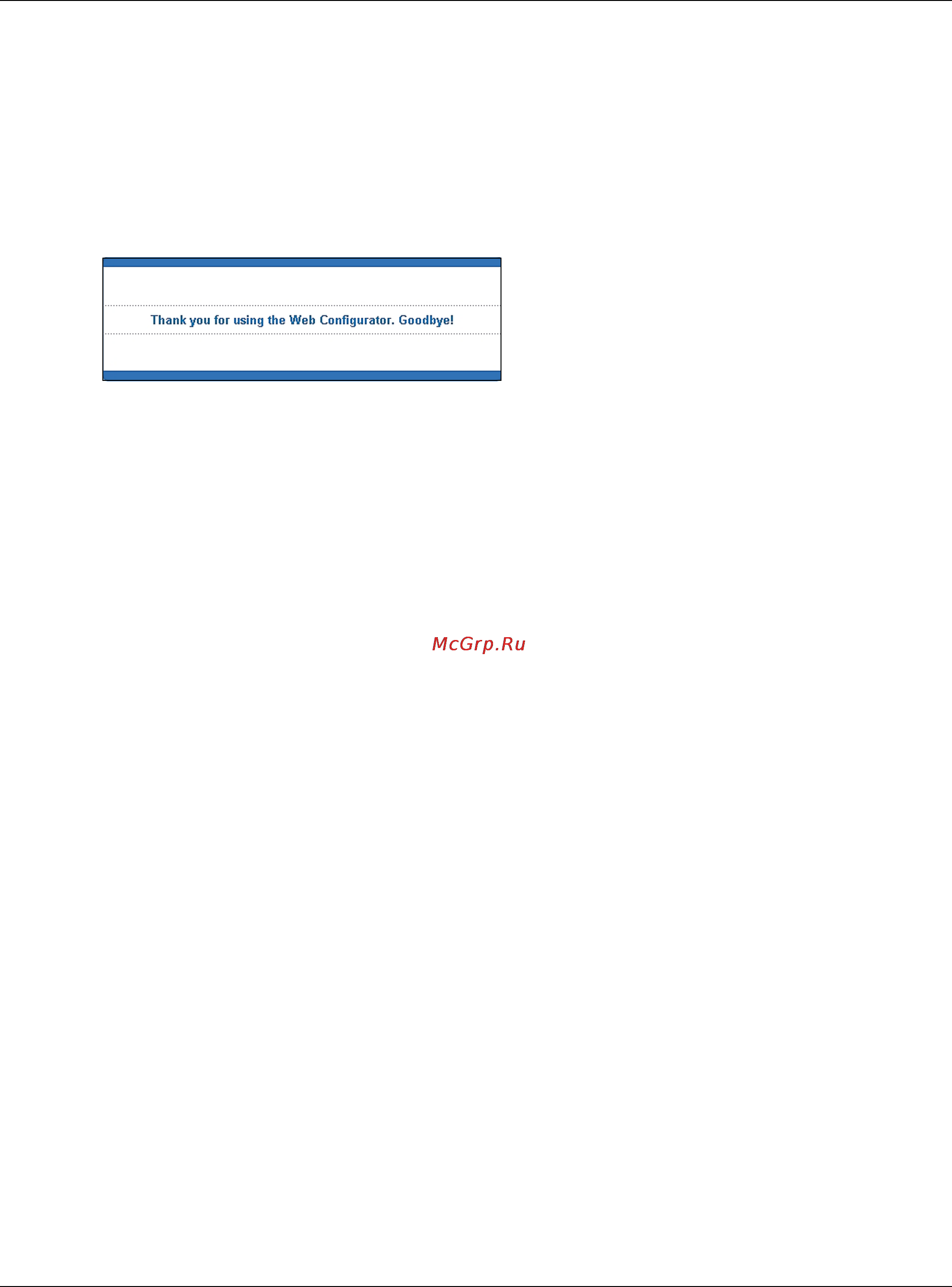

Рисунок 23 Web-конфигуратор: экран выхода
4.8 Помощь
Страница онлайновой справки по Web-конфигуратору содержит описания отдельных экранов,
а также дополнительную информацию.
Чтобы получить в режиме онлайн описание конкретного экрана, выберите пункт Help на
соответствующем экране Web-конфигуратора.
