Глава 38 Контроль доступа
Руководство пользователя для серии GS2210
361

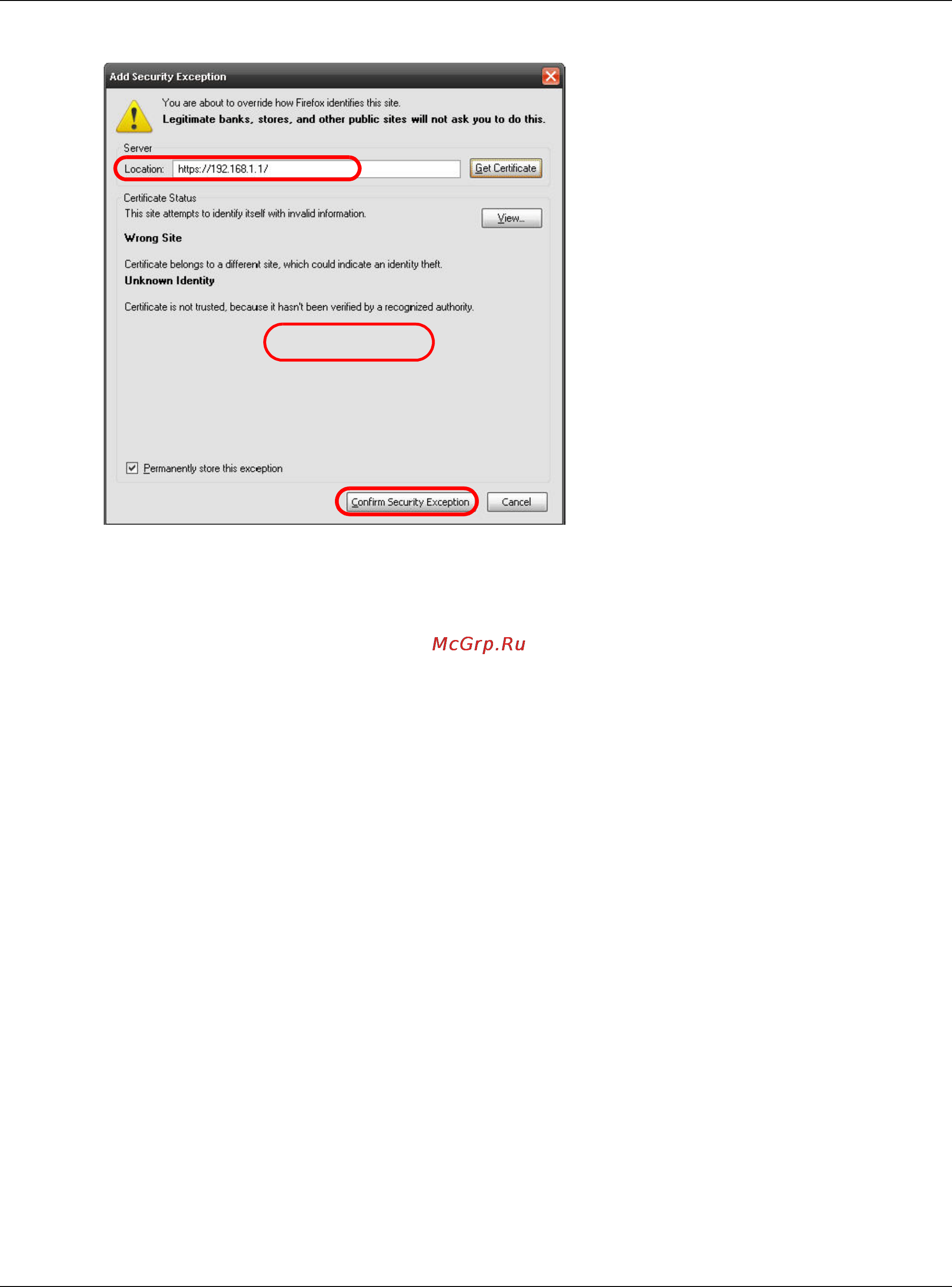

Рисунок 241 Оповещение безопасности (Mozilla Firefox)
38.7.3.2 Основной экран
После того, как был принят сертификат и введены имя пользователя и пароль, появится
основной экран коммутатора. Значок замка, который появляется справа снизу в строке
состояния браузера (в
Internet Explorer 6 или Mozilla Firefox) или рядом с адресной строкой (в
Internet Explorer 7 или 8) указывает на защищенное соединение.
??????
