Глава 13 Протокол покрывающего дерева
Руководство пользователя для серии GS2210
130
13.5 Состояние быстрого протокола покрывающего
дерева
Чтобы отобразить следующий экран состояния, выберите пункт Advanced Application >
Spanning Tree Protocol в навигационной панели. Более подробную информацию о RSTP
можно найти в разд.13.1 на стр.123.
Примечание: Данный экран доступен лишь в том случае, если на коммутаторе был
включен протокол RSTP.

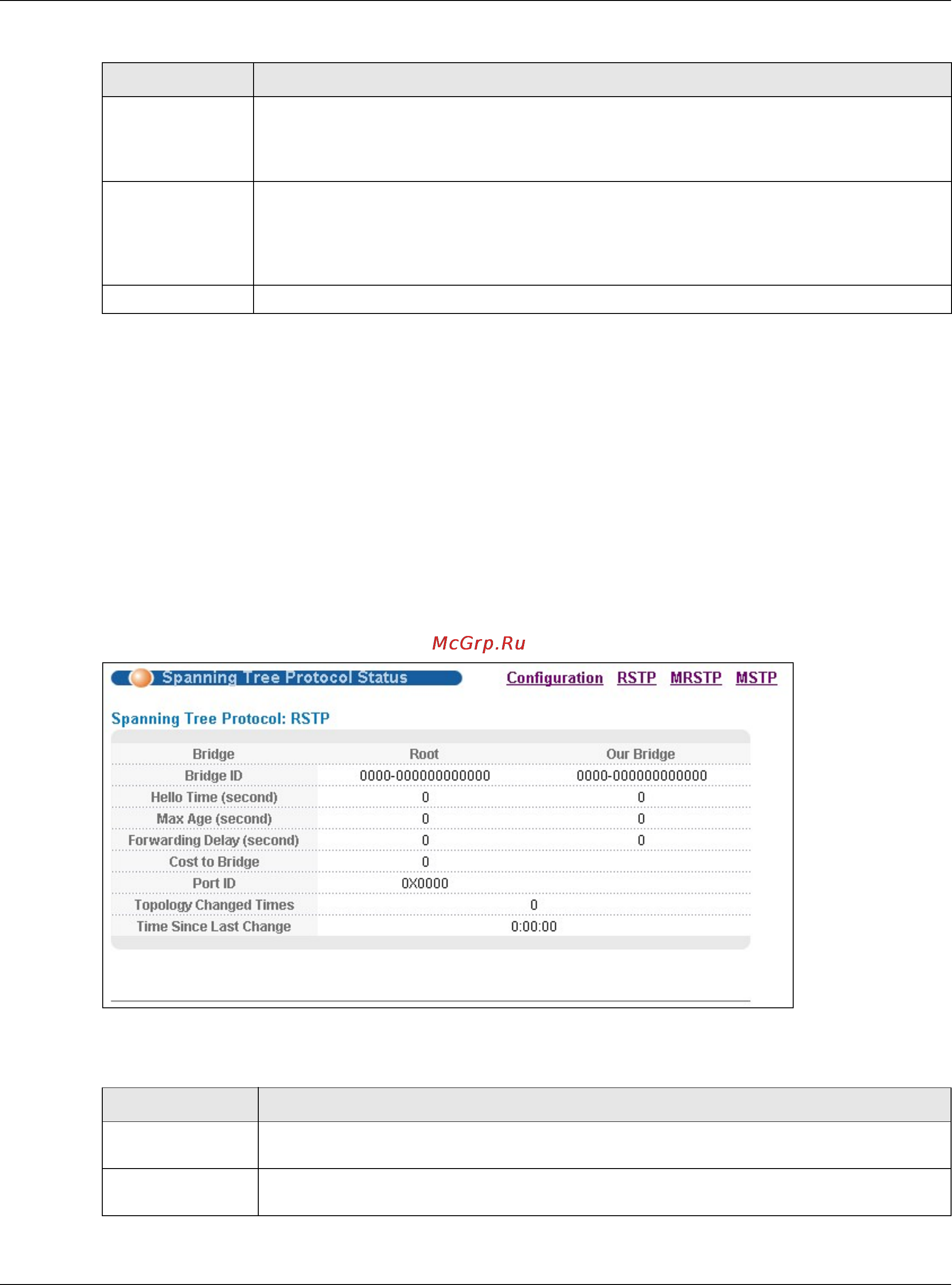

Рисунок 89 Экран Advanced Application > Spanning Tree Protocol > Status: RSTP
Поля экрана описаны в следующей таблице.
Path Cost Стоимость пути – стоимость передачи кадра в локальную сеть через этот порт.
Данное значение рекомендуется выбирать в зависимости от скорости моста. Чем
ниже скорость, тем выше стоимость – для получения дополнительной информации
см. табл.42 на стр.124.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора. Эти
настройки будут утеряны в случае
выключения коммутатора или перебоя в подаче
питания, поэтому по завершении настройки необходимо нажать на ссылке Save в
верхней навигационной панели для сохранения изменений в энергонезависимой
памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
Таблица 45 Экран Advanced Application > Spanning Tree Protocol > RSTP (продолжение)
ПОЛЕ ОПИСАНИЕ
Таблица 46 Экран Advanced Application > Spanning Tree Protocol > Status: RSTP
ПОЛЕ ОПИСАНИЕ
Configuration Нажмите Configuration, чтобы выбрать нужный режим STP. Чтобы изменить
настройки RSTP коммутатора, нажмите RSTP.
Bridge Root относится к основанию покрывающего дерева (корневой мост). Our Bridge –
данный коммутатор. Данный коммутатор также может быть корневым мостом.
