Глава 20 Классификация
Руководство пользователя для серии GS2210
170
20.2 Настройка классификации
Настройка классификации осуществляется на экране Classifier. После настройки
классификации можно определить действия (политики), применяемые к отвечающим
правилам трафику. Настройка правил политик описана в гл. 21 на стр. 175.
Чтобы отобразить показанный ниже экран настройки, выберите в навигационной панели
Advanced Application > Classifier.

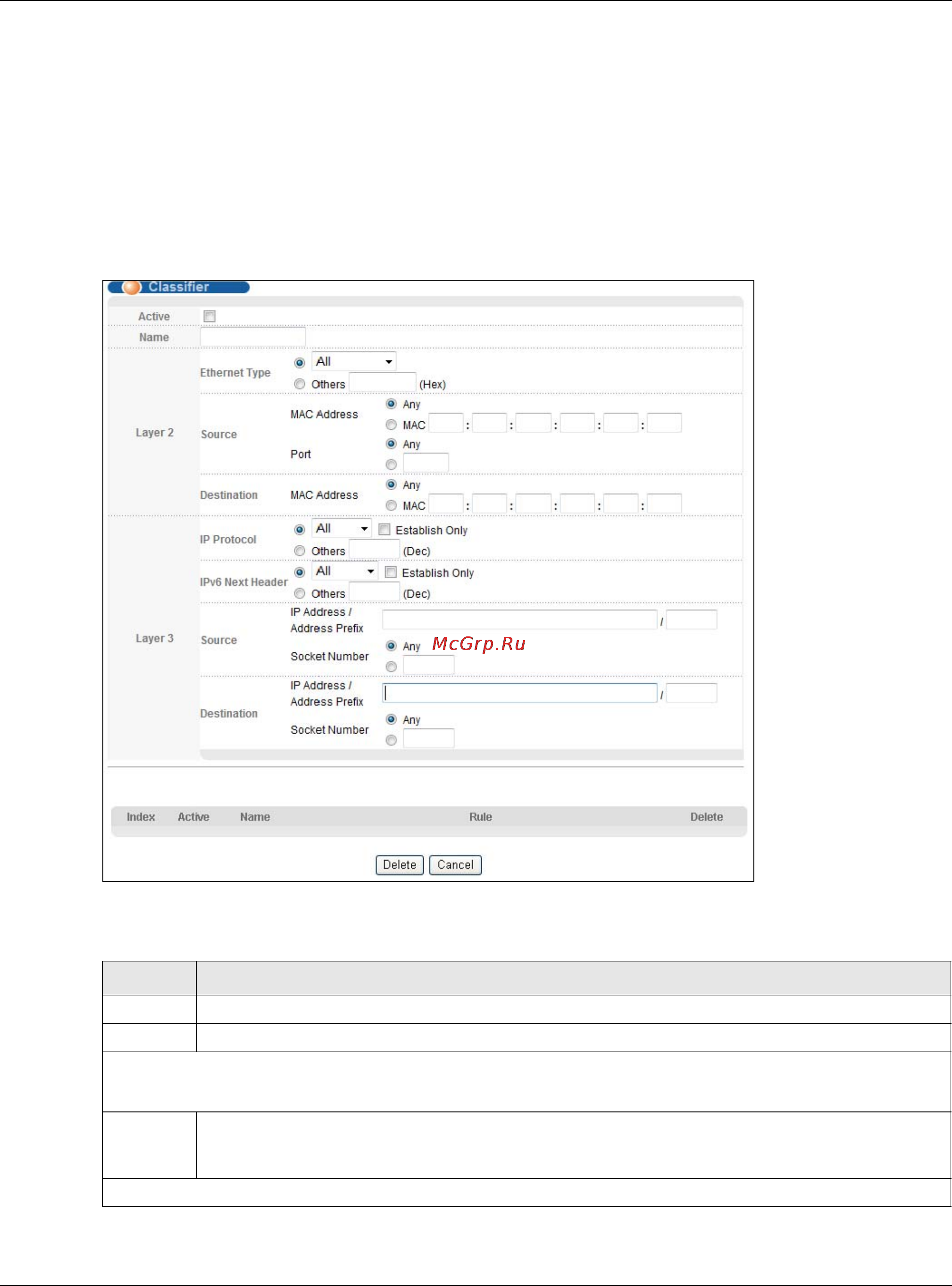

Рисунок 113 Экран Advanced Application > Classifier
Поля экрана описаны в следующей таблице.
Таблица 63 Экран Advanced Application > Classifier
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить данное правило.
Name Введите имя-описание данного правила, с помощью которого его можно идентифицировать.
Layer 2
В этом разделе приводятся поля, позволяющие настроить классификацию на уровне 2.
Ethernet
Type
Выберите тип Ethernet, установив первый переключатель, или выберите вариант Other и
введите номер типа Ethernet в шестнадцатеричном виде. Описание можно найти в
табл.65
на стр.172.
Source
