Глава 13 Протокол покрывающего дерева
Руководство пользователя для серии GS2210
134
13.7 Состояние протокола MRSTP
Чтобы отобразить следующий экран состояния, выберите пункт Advanced Application >
Spanning Tree Protocol в навигационной панели. Более подробную информацию о MRSTP
можно найти в разд.13.1 на стр.123.
Примечание: Данный экран доступен лишь в том случае, если на коммутаторе был
включен протокол MRSTP.

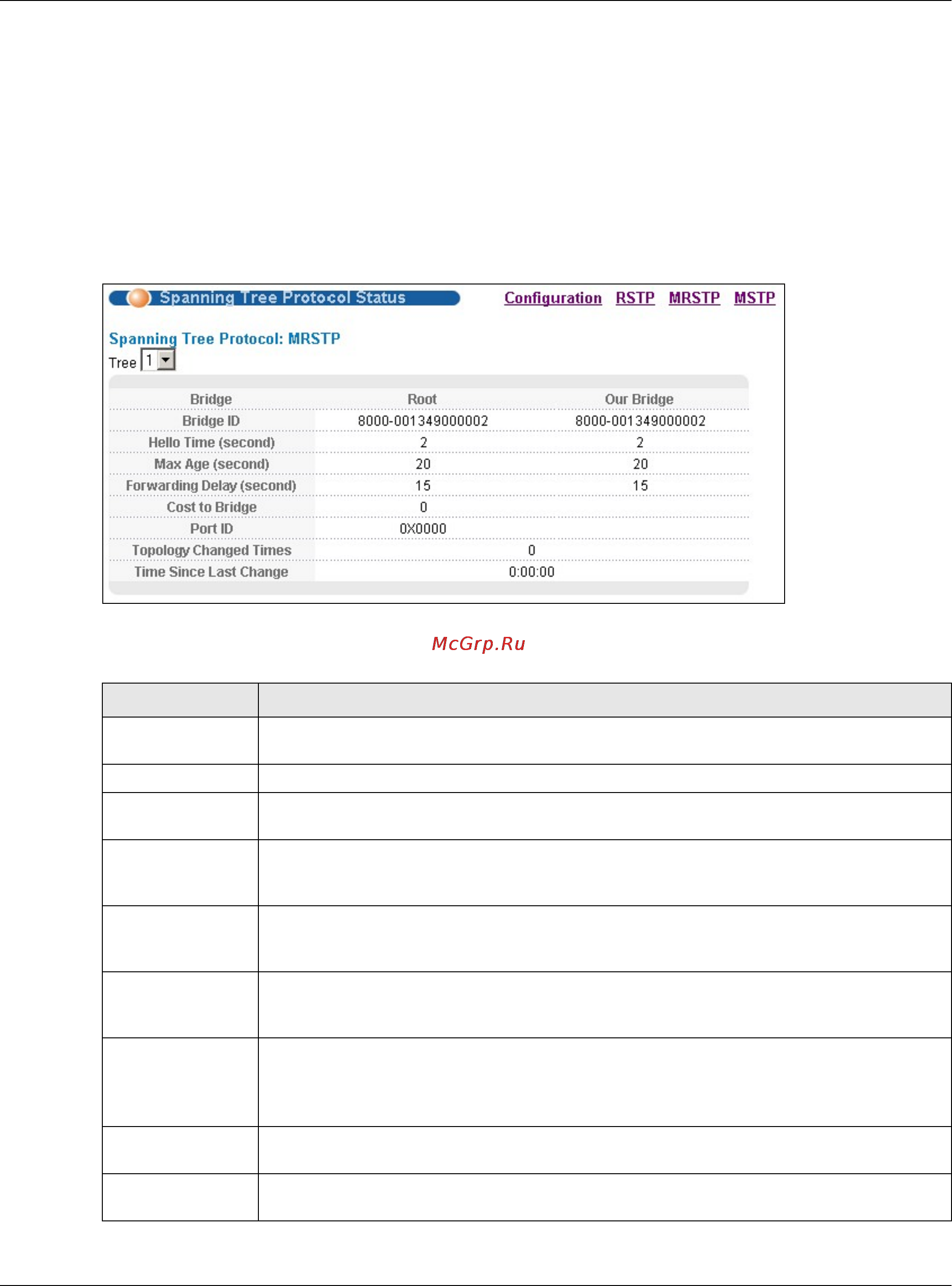

Рисунок 91 Экран Advanced Application > Spanning Tree Protocol > Status: MRSTP
Поля экрана описаны в следующей таблице.
Таблица 48 Экран Advanced Application > Spanning Tree Protocol > Status: MRSTP
ПОЛЕ ОПИСАНИЕ
Configuration Нажмите Configuration, чтобы выбрать нужный режим STP. Для изменения настроек
MRSTP коммутатора нажмите на MRSTP.
Tree Выберите дерево STP, настройки которого необходимо отобразить.
Bridge Root относится к основанию покрывающего дерева (корневой мост). Our Bridge –
данный коммутатор. Данный коммутатор также может быть корневым мостом.
Bridge ID Уникальный идентификатор данного моста, состоящий из уровня приоритета моста и
MAC-адреса
. Если коммутатор является корневым, то в полях Root и Our Bridge
указывается один и тот же идентификатор.
Hello Time
(second)
Временной интервал (в секундах), в течение которого корневой коммутатор
передает конфигурационное сообщение. Значения параметров Hello Time, Max Age и
Forwarding Delay определяет корневой мост.
Max Age (second) Максимальное время (в секундах), в течение которого коммутатор может
простаивать, не получая конфигурационного сообщения,
прежде чем он предпримет
попытку произвести настройку заново.
Forwarding Delay
(second)
Время (в секундах), в течение которого корневой коммутатор ожидает перед сменой
состояний (то есть от Listening к Learning и затем к Forwarding).
Примечание: Состояние «Listening» не используется в RSTP.
Cost to Bridge Стоимость пути от корневого порта на данном коммутаторе к корневому
коммутатору.
Port ID Уровень приоритета и номер порта на коммутаторе, через который этот коммутатор
должен связываться с корнем покрывающего дерева.
