Глава 29 Отключение ошибок
Руководство пользователя для серии GS2210
270

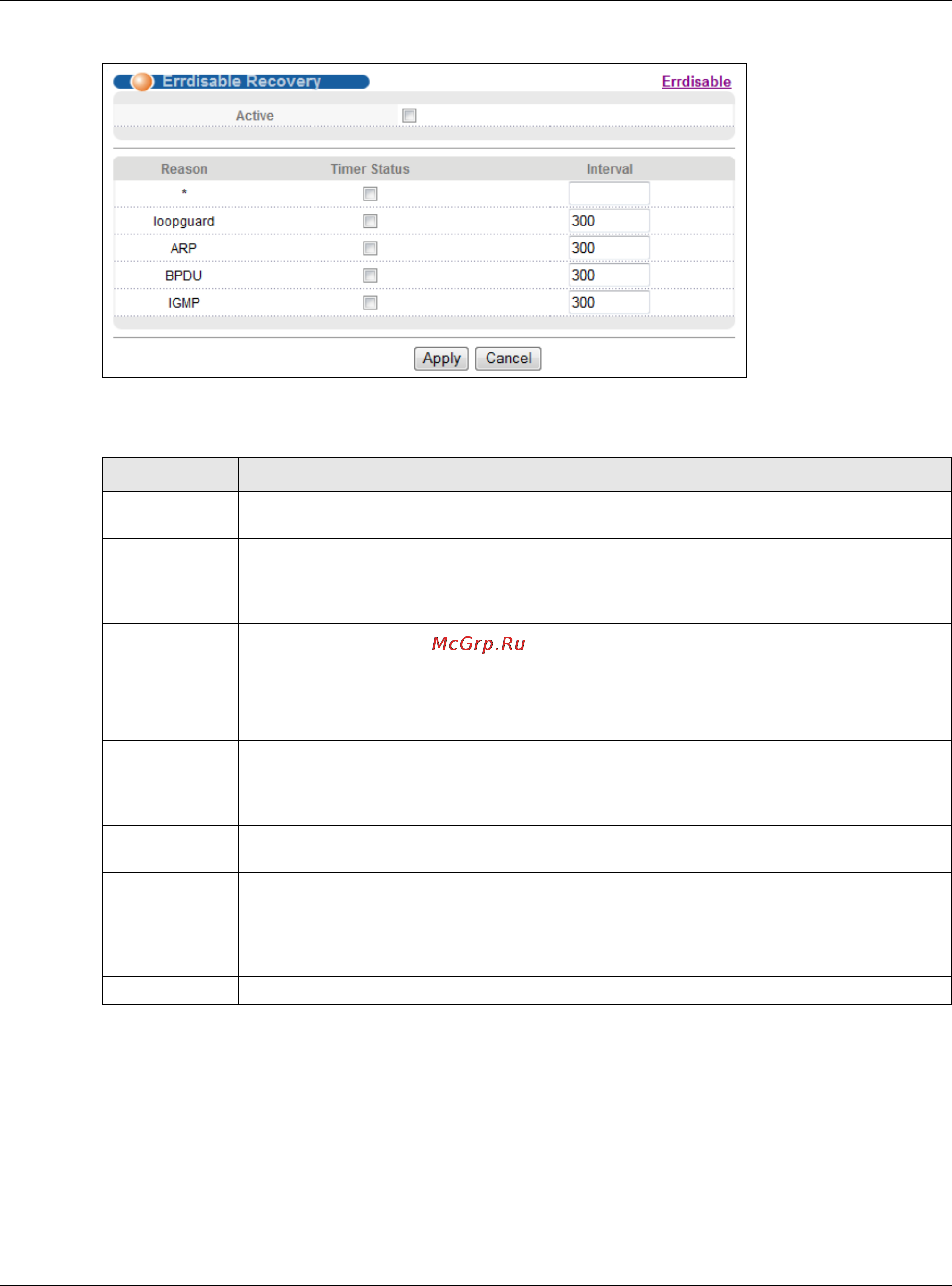

Рисунок 176 Экран Advanced Application > Errdisable > Errdisable Recovery
Поля экрана описаны в следующей таблице.
Таблица 115 Экран Advanced Application > Errdisable > Errdisable Recovery
ПОЛЕ ОПИСАНИЕ
Active Выберите эту опцию, чтобы включить функцию восстановления после ошибок на
коммутаторе.
Reason Это поле отображает список поддерживаемых функциональных возможностей, которые
позволяют коммутатору отключать определенный порт или отбрасывать приходящие на
него пакеты в соответствии с функциональными требованиями и настройками
действий.
* С помощью этой строки можно применить настройки одновременно ко всем типам
контрольных пакетов. С помощью этой строки можно назначить общие для всех типов
контрольных пакетов настройки, а затем, если потребуется, внести необходимые
изменения на уровне отдельного типа.
Изменения в данной строке сразу же копируются для всех типов контрольных пакетов.
Timer Status При выборе этой опции коммутатор будет ожидать заданное количество времени перед
тем,
как активировать порт или разрешить прохождение через него определенных
пакетов после возникновения ошибки. Снимите выделение с переключателя, чтобы
отключить это правило.
Interval Укажите длительность временного интервала в секундах (из диапазона от 30 до
2592000).
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора. Эти
настройки будут утеряны в случае выключения коммутатора или
перебоя в подаче
питания, поэтому по завершении настройки необходимо нажать на ссылке Save в
верхней навигационной панели для сохранения изменений в энергонезависимой
памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
