8.10.3 Экран IPv6 Global Setup
С помощью этого экрана можно настроить глобальные параметры IPv6. Перейдите по ссылке,
расположенной рядом с надписью IPv6 Global Setup на экране IPv6 Configuration, чтобы
открыть экран, изображенный на рисунке ниже.

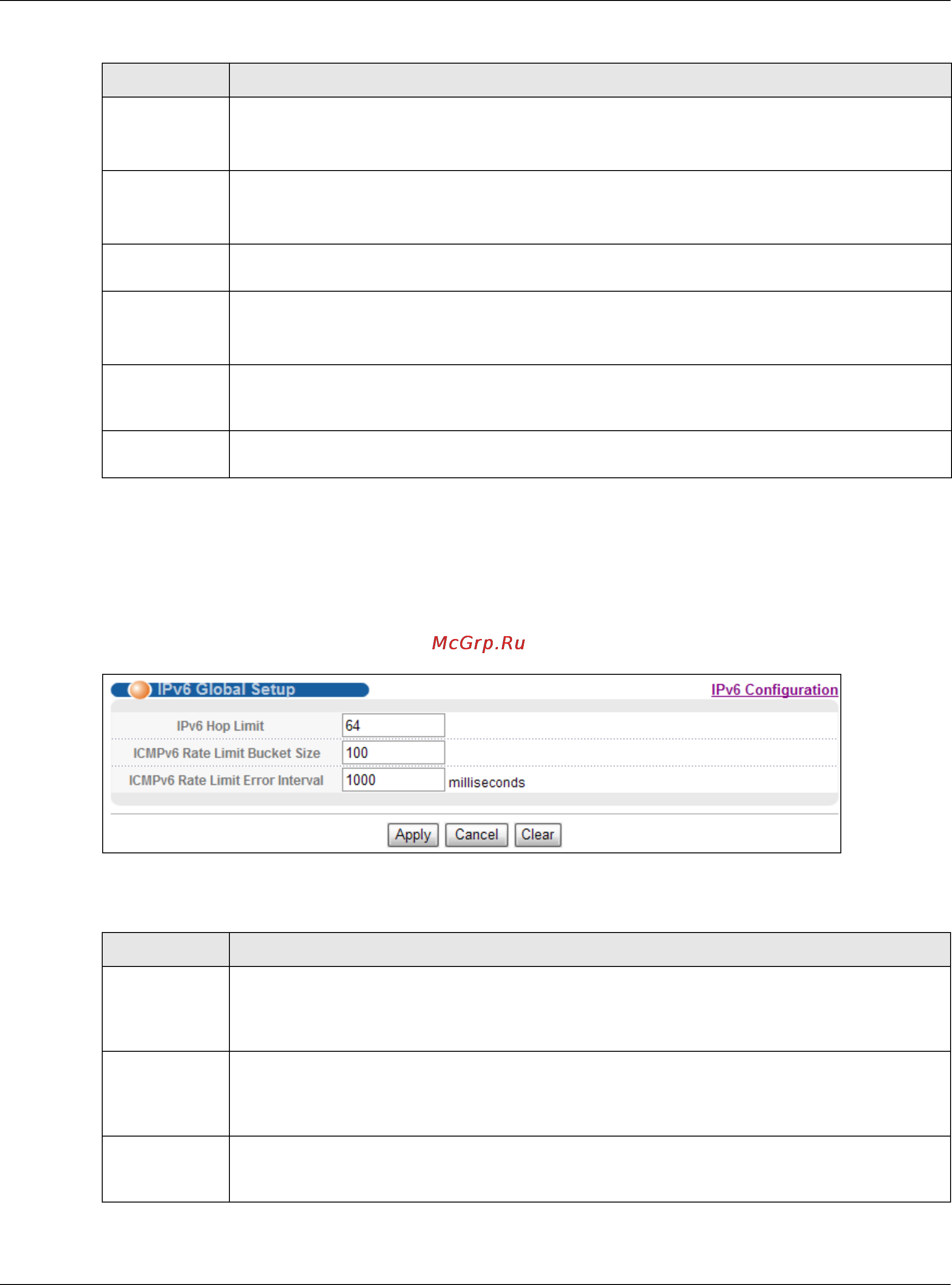

Рисунок 56 Экран Basic Setting > IPv6 > IPv6 Configuration > IPv6 Global Setup
Поля экрана описаны в следующей таблице.
IPv6 Link-
Local
Address
Setup
Щелкните по этой ссылке, чтобы перейти на экран, с помощью которого можно задать
адрес IPv6 link-local для определенного интерфейса.
IPv6
Global
Address
Setup
Щелкните по этой ссылке, чтобы перейти на экран, с помощью которого можно задать
глобальный адрес IPv6 для определенного интерфейса.
IPv6 Neighbor
Discovery
IPv6
Neighbor
Discovery
Setup
Щелкните по этой ссылке, чтобы перейти на экран, с
помощью которого можно
настроить параметры обнаружения соседних устройств IPv6.
IPv6 Neighbor
Setup
Щелкните по этой ссылке, чтобы перейти на экран, с помощью которого можно создать
статическую запись IPv6 о соседнем устройстве в таблице соседних устройств IPv6
коммутатора.
DHCPv6 Client
Setup
Щелкните по этой ссылке, чтобы перейти на экран, с помощью которого можно
настроить параметры DHCP коммутатор.
Таблица 20 Экран Basic Setting > IPv6 > IPv6 Configuration (продолжение)
ПОЛЕ ОПИСАНИЕ
Таблица 21 Экран Basic Setting > IPv6 > IPv6 Configuration > IPv6 Global Setup
ПОЛЕ ОПИСАНИЕ
IPv6 Hop Limit Укажите максимальное число переходов (в диапазоне от 1 до 255) в анонсах
маршрутизатора. Значение этого поля определяет максимальное число переходов,
которое может преодолеть пакет IPv6, прежде чем его отбросит маршрутизатор IPv6.
Роль этого параметра аналогична роли поля TTL в протоколе IPv4.
ICMPv6 Rate
Limit Bucket
Size
Укажите максимальное количество сообщений об ошибках ICMPv6 (в диапазоне от 1 до
200), передача которых разрешена в
заданном временном интервале. При достижении
указанного порогового значения происходит подавление всех последующих сообщений
об ошибках.
ICMPv6 Rate
Limit Error
Interval
Укажите период времени (в диапазоне от 0 до 2147483647 миллисекунд), в течение
которого может осуществляться передача сообщений об ошибках ICMPv6 до достижения
порогового значения переполнения. 0 означает отсутствие ограничений.
