Глава 23 Многоадресная рассылка
Руководство пользователя для серии GS2210
188
настроенный на коммутаторе в качестве порта приемника, возможно подключение нескольких
абонентских устройств.
При выборе абонентом телевизионного канала компьютер A отправляет на коммутатор IGMP-
запрос на присоединение к соответствующей группе многоадресной рассылки. Если IGMP-
запрос соответствует одному из настроенных на коммутаторе адресов групп многоадресной
рассылки MVR, в таблице пересылки коммутатора создается запись. В ней абонентская
VLAN
включается в список пунктов назначения для пересылки указанного трафика многоадресной
рассылки.
Если абонент переключается на другой канал или выключает компьютер, на коммутатор
направляется Leave-сообщение IGMP для выхода из группы многоадресной рассылки. Данный
коммутатор направляет запрос в сеть VLAN 1 через порт приемника (в данном случае это порт
каскадирования коммутатора). Если к данному порту
в той же абонентской VLAN подключено
еще хотя бы одно абонентское устройство, порт приемника по-прежнему останется в списке
пунктов назначения для пересылки трафика многоадресной рассылки. В противном случае
коммутатор удаляет порт приемника из таблицы пересылки.

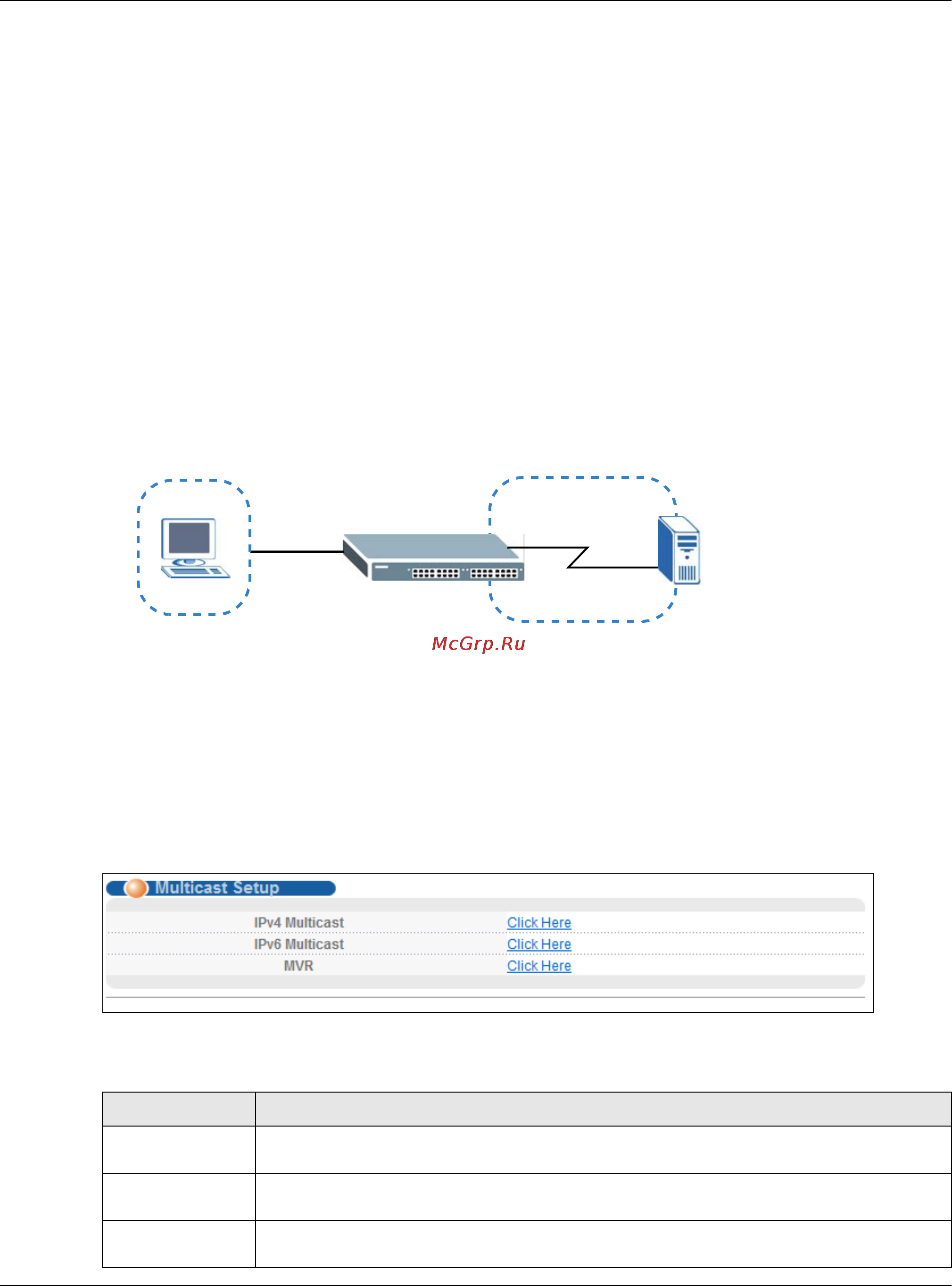

Рисунок 121 Пример с многоадресной рассылкой телевидения посредством MVR
23.2 Настройка многоадресной рассылки
С помощью этого экрана можно настроить параметры IGMP для IPv4 или MLD для IPv6, а также
параметры сетей VLAN многоадресной рассылки. Выберите в навигационной панели Advanced
Application > Multicast.
Рисунок 122 Экран Advanced Application > Multicast Setup
Поля экрана описаны в следующей таблице.
S
VLAN-сеть
VLAN 1
A
многоадресной
рассылки
Таблица 70 Экран Advanced Application > Multicast Setup
ПОЛЕ ОПИСАНИЕ
IPv4 Multicast С помощью этой ссылки можно открыть экраны для настройки отслеживания IGMP и
фильтрации IGMP для IPv4.
IPv6 Multicast С помощью этой ссылки можно открыть экраны для настройки отслеживания MLD и
фильтрации MLD для IPv6.
MVR С помощью этой ссылки можно открыть экраны для создания сетей VLAN
многоадресной рассылки.
