Глава 21 Правила политики
Руководство пользователя для серии GS2210
178
21.2.1 Просмотр и изменение настроек политики
Чтобы просмотреть сводную информацию о настройках политики, перейдите к итоговой
таблице в нижней части экрана Policy. Чтобы изменить настройки правила, нажмите на
номере в поле Index.

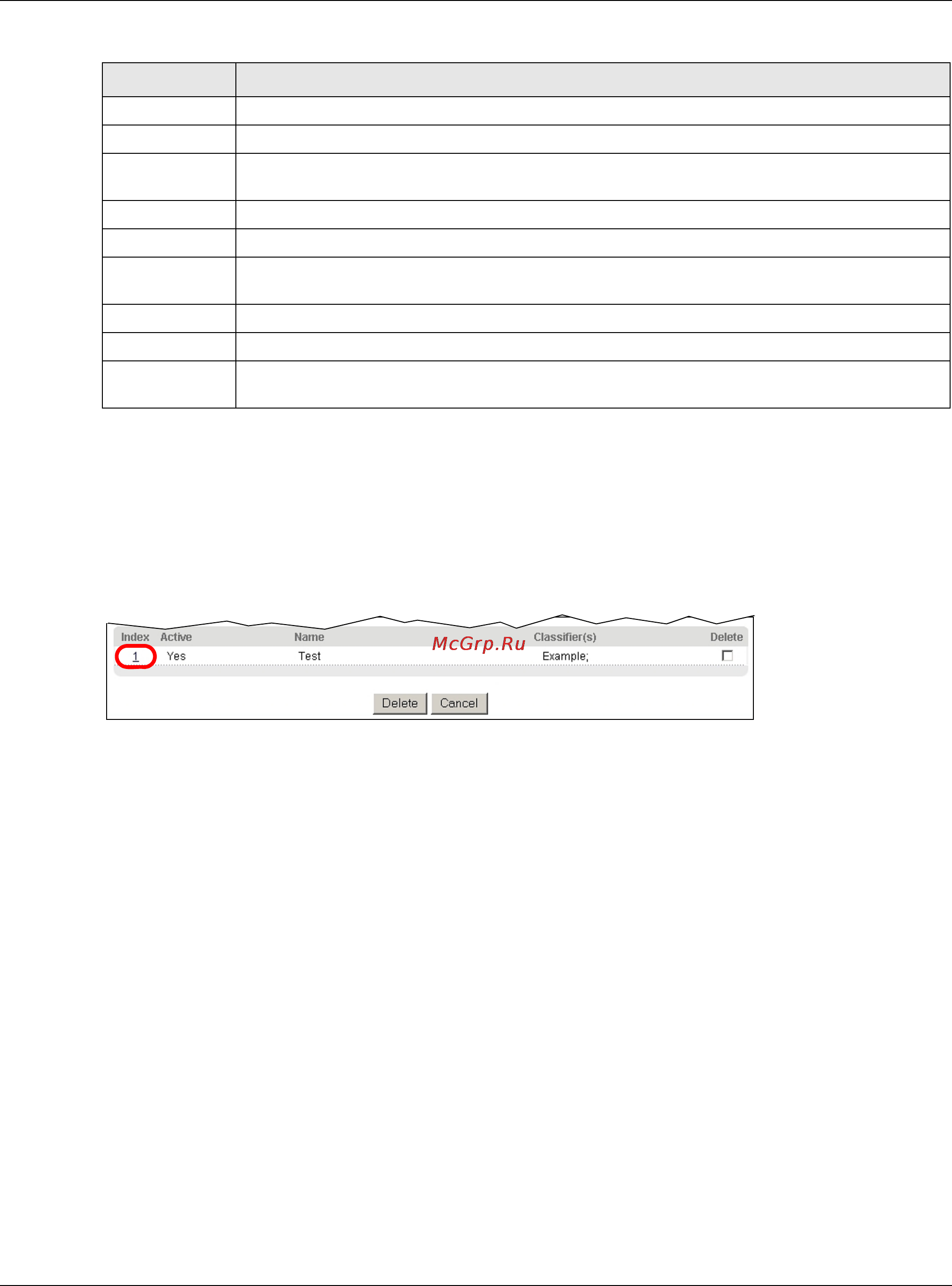

Рисунок 117 Экран Advanced Application > Policy Rule: итоговая таблица
21.3 Пример политики
На приведенном ниже рисунке показан пример экрана Policy, на котором настроена политика
ограничения пропускной способности для потока трафика, классифицированного с
использованием классификатора Example (см. разд.20.3 на стр.173).
Cancel Нажмите Cancel, чтобы сбросить поля к предыдущим значениям.
Clear Нажмите Clear, чтобы вернуться к заводским настройкам.
Index В этом поле отображается номер политики. Нажмите на этот номер, чтобы
отредактировать политику.
Active В этом поле отображается Yes, если политика активна, и No, если политика отключена.
Name В этом поле отображается имя, назначенное для
данной политики.
Classifier(s) В этом поле отображаются имена правил классификации, к которым применяется
данная политика.
Delete Нажмите Delete, чтобы удалить выбранную запись из итоговой таблицы.
Delete Нажмите Cancel, чтобы снять выделение с переключателей Delete.
Cancel В этом поле отображается номер политики. Нажмите на этот номер, чтобы
отредактировать политику.
Таблица 68 Экран Advanced Application > Policy Rule (продолжение)
ПОЛЕ ОПИСАНИЕ
