Глава 38 Контроль доступа
Руководство пользователя для серии GS2210
360

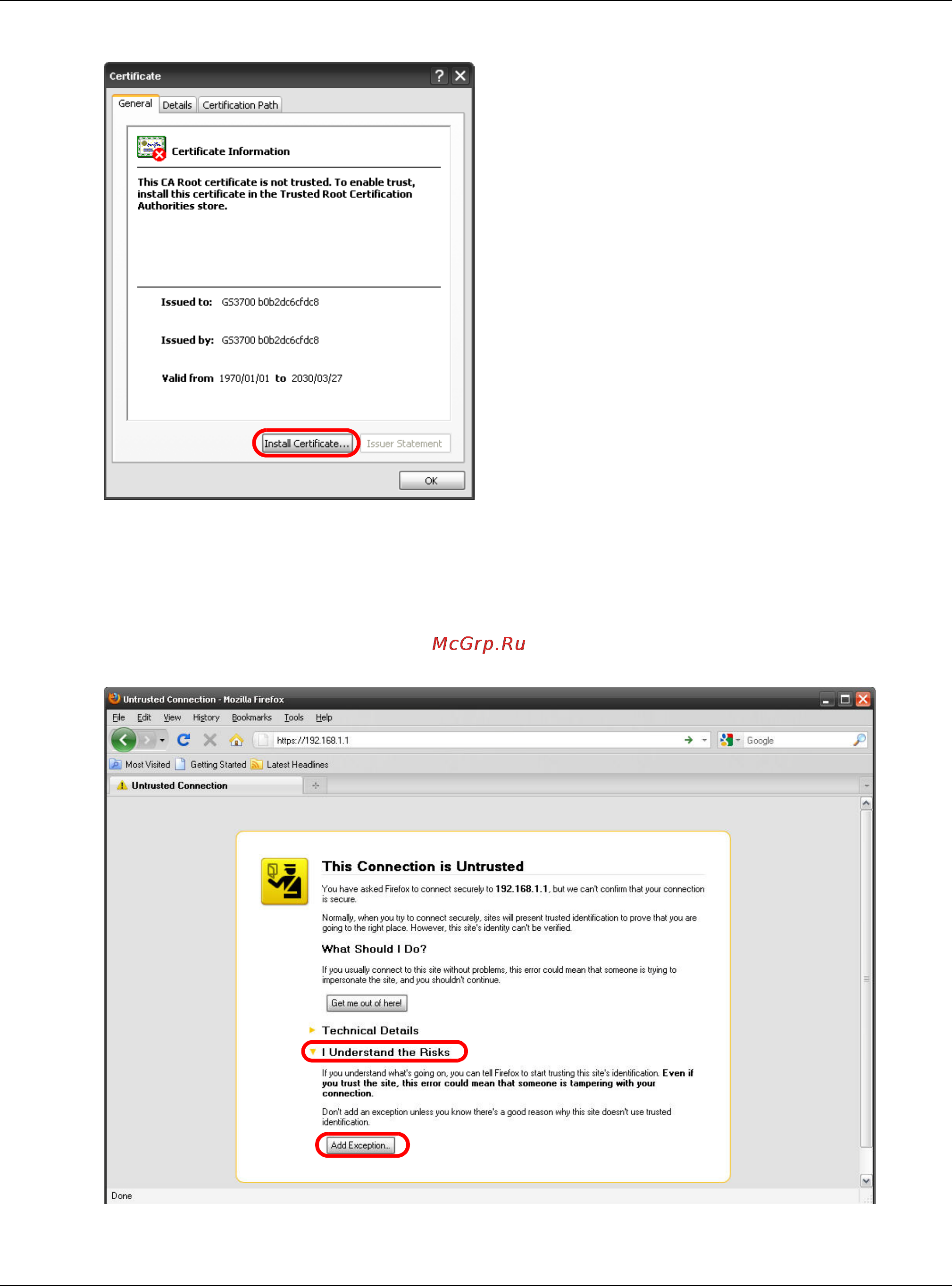

Рисунок 239 Сертификат (Internet Explorer 7 или 8)
Предупредительные сообщения в Mozilla Firefox
При попытке обратиться к HTTPS-серверу коммутатора может появиться экран с сообщением
This Connection is Unstructed. Если это произошло, нажмите кнопку I Understand the
Risks, а затем кнопку Add Exception....
Рисунок 240 Оповещение безопасности (Mozilla Firefox)
Проверьте правильность адреса HTTPS-сервера. Нажмите кнопку Confirm Security Exception,
чтобы перейти на страницу входа в Web-конфигуратор.
