Глава 23 Многоадресная рассылка
Руководство пользователя для серии GS2210
207
23.6.2 Пример настройки MVR
На приведенном ниже рисунке показан пример сети, в которой порты 1, 2 и 3 коммутатора
принадлежат VLAN 1. Кроме того, порт 7 принадлежит к группе многоадресной рассылки с
идентификатором VID 200 для получения многоадресного трафика (каналы News и Movie) от
удаленного потокового мультимедийного сервера, S. Компьютеры A, B и C в сети VLAN 1 могут
принимать трафик.

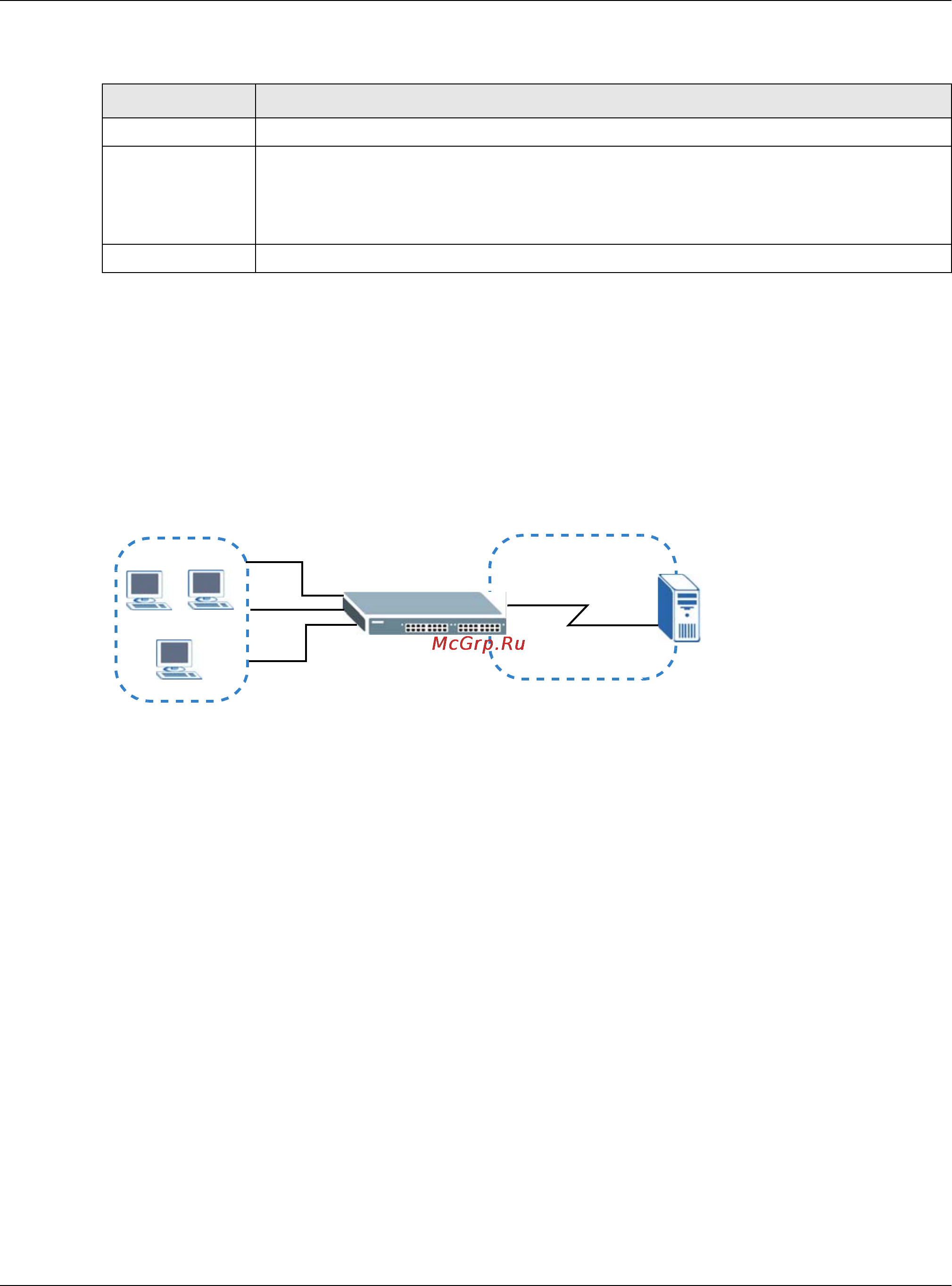

Рисунок 135 Пример настройки MVR
Для создания настроек MVR на
коммутаторе необходимо создать сеть VLAN многоадресной
рассылки на экране MVR и назначить порты приемников и источников.
End Address В этом поле отображается конечный IP-адрес группы многоадресной рассылки.
Delete Выберите записи, которые нужно удалить, в столбце Delete и нажмите кнопку
Delete, чтобы удалить выбранные записи из таблицы.
При удалении сети VLAN многоадресной рассылки все группы многоадресной
рассылки в данной сети VLAN также будут удалены.
Cancel Нажмите Cancel, чтобы снять выделение с переключателей
в таблице.
Таблица 81 Экран Advanced Application > Multicast > Multicast Setting > MVR > Group
Configuration (продолжение)
ПОЛЕ ОПИСАНИЕ
S
Группа много-
VLAN 1
A
B
C
News: 224.1.4.10 ~ 224.1.4.50
1
Movie: 230.1.2.50 ~ 230.1.2.60
2
3
7
адресной расс.
с VID 200
