Глава 1 Знакомство с коммутатором
Руководство пользователя для серии GS2210
20
Кроме того, коммутатор облегчает задачи контроля и обслуживания, позволяя сетевым
администраторам централизованно расположить несколько серверов.

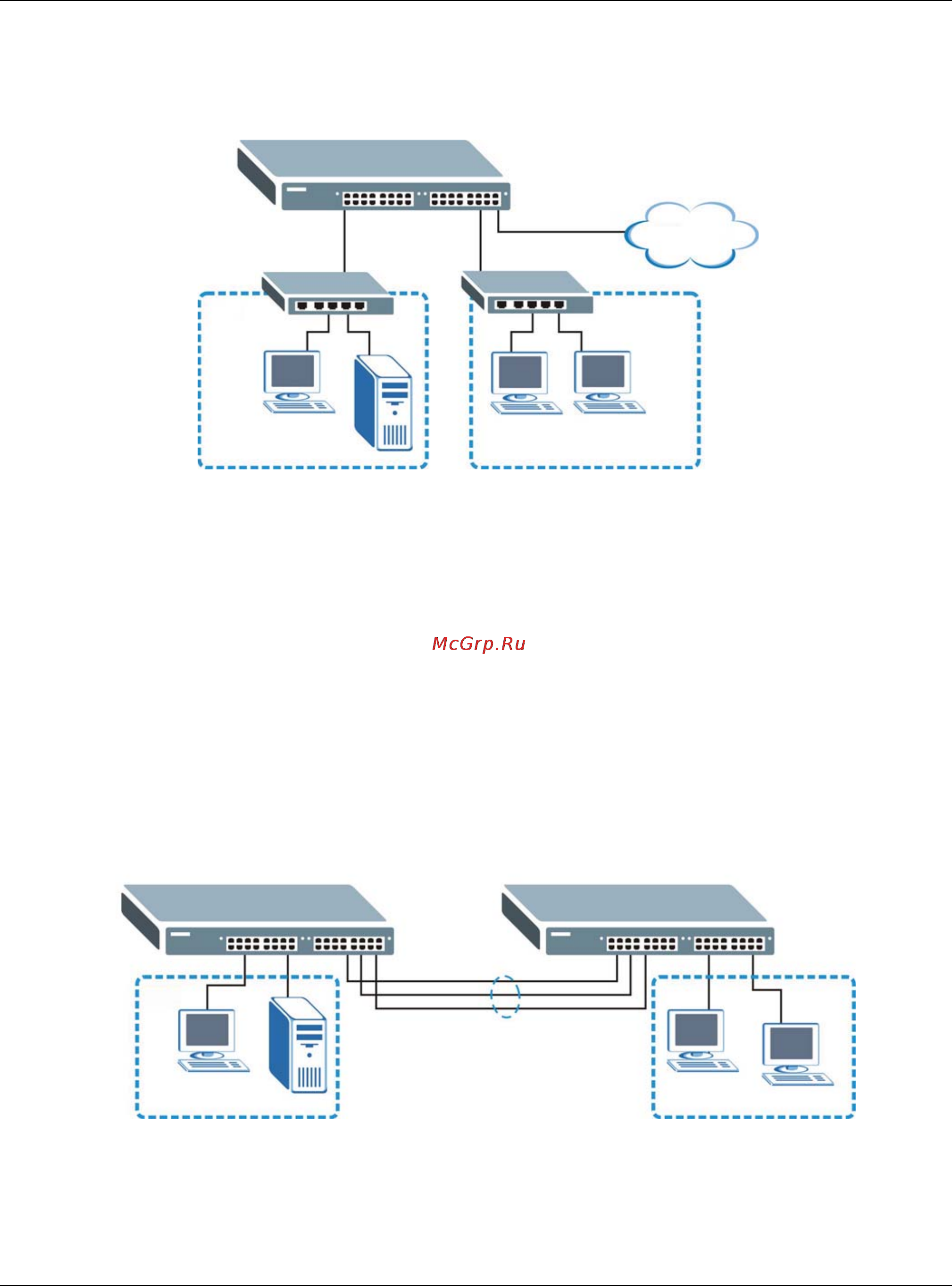

Рисунок 2 Применение в мостовой конфигурации
1.1.3 Пример высокоскоростной коммутации
Данный коммутатор идеально подходит для соединения двух сетей, которым требуется
высокая пропускная способность. В приведенном примере для соединения этих двух сетей
используется группирование портов.
Переход на высокоскоростные локальные сети, например, работающие по технологии ATM,
для большинства пользователей нецелесообразен из-за высокой стоимости замены всех
имеющихся Ethernet-кабелей и карт адаптеров, реструктуризации сети и
сложности
технического обслуживания. Данный коммутатор позволяет добиться такой же пропускной
способности, как и в сети ATM, но при существенно меньших затратах и с возможностью
использования имеющихся адаптеров и коммутаторов. Более того, сохраняется существующая
структура локальной сети, так как все порты могут свободно связываться друг с другом.
Рисунок 3 Пример высокоскоростной коммутации в
рабочей группе
1.1.4 Примеры применения в сетях VLAN на базе IEEE 802.1Q
Виртуальные локальные сети (VLAN, Virtual Local Area Network) позволяют разделить одну
физическую сеть на несколько логических. Станции в логической сети принадлежат к одной
Исследовательский
отдел
Отдел продаж
Интернет
Магистральное
подключение
Исследовательский
отдел
Отдел продаж
Группа каналов
