Глава 23 Многоадресная рассылка
Руководство пользователя для серии GS2210
202

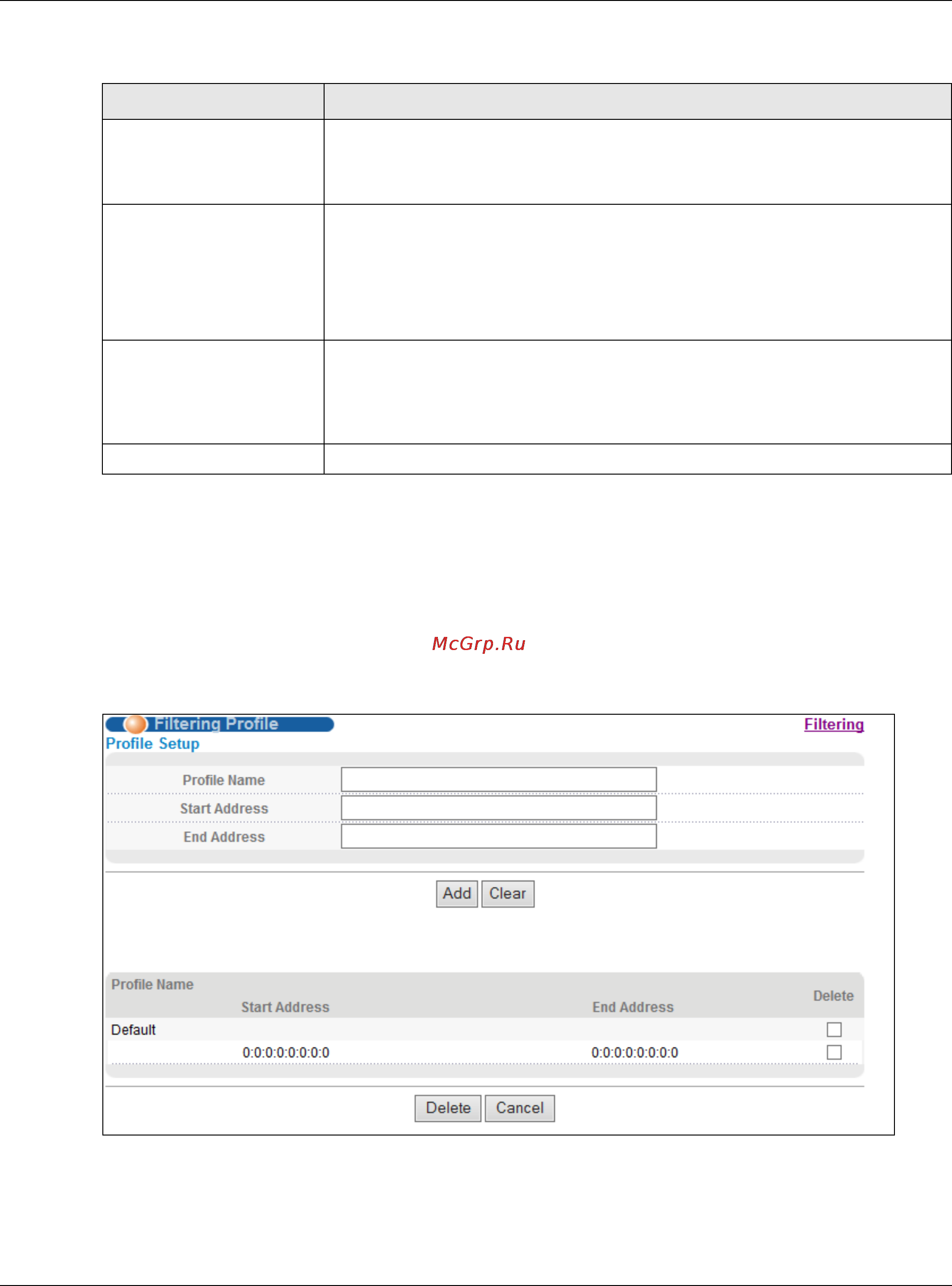

23.5.5 Экран MLD Snooping-proxy VLAN Filtering Profile
С помощью этого экрана можно создать профиль фильтрации MLD и задать диапазон адресов
многоадресной рассылки. Перейдите по ссылке Filtering Profile на экране Advanced
Application > Multicast > IPv6 Multicast > MLD Snooping-proxy > Filtering, чтобы открыть
экран, изображенный на рисунке ниже.
Рисунок 132 Экран Advanced Application > Multicast > IPv6 Multicast > MLD Snooping-proxy >
Filtering > Filtering Profile
Max Group Num.
Введите число групп многоадресной рассылки, к которым разрешено
присоединиться данному порту. После регистрации порта в указанном
количестве групп многоадресной рассылки все новые сообщения MLD
Report, приходящие на этот порт, будут отбрасываться.
Filtering Profile
Выберите имя профиля фильтрации MLD, который будет использоваться для
данного порта. Значение Default запрещает порту присоединение к любым
группам многоадресной рассылки.
Для создания профилей фильтрации MLD можно использовать экран
Multicast > IPv6 Multicast > MLD Snooping-proxy > Filtering > Filtering
Profile.
Apply
Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения
коммутатора или перебоя в подаче питания, поэтому по завершении
настройки необходимо нажать на ссылке Save в верхней навигационной
панели для сохранения изменений в энергонезависимой памяти.
Cancel
Нажмите Cancel, чтобы сбросить поля к предыдущим значениям.
Таблица 78 Экран Advanced Application > Multicast > IPv6 Multicast > MLD Snooping-proxy >
Filtering
ПОЛЕ ОПИСАНИЕ
