Глава 38 Контроль доступа
Руководство пользователя для серии GS2210
359
Continue to this website (not recommended) [Все равно открыть этот веб-сайт (не
рекомендуется)], чтобы открыть страницу входа в Web-конфигуратор.

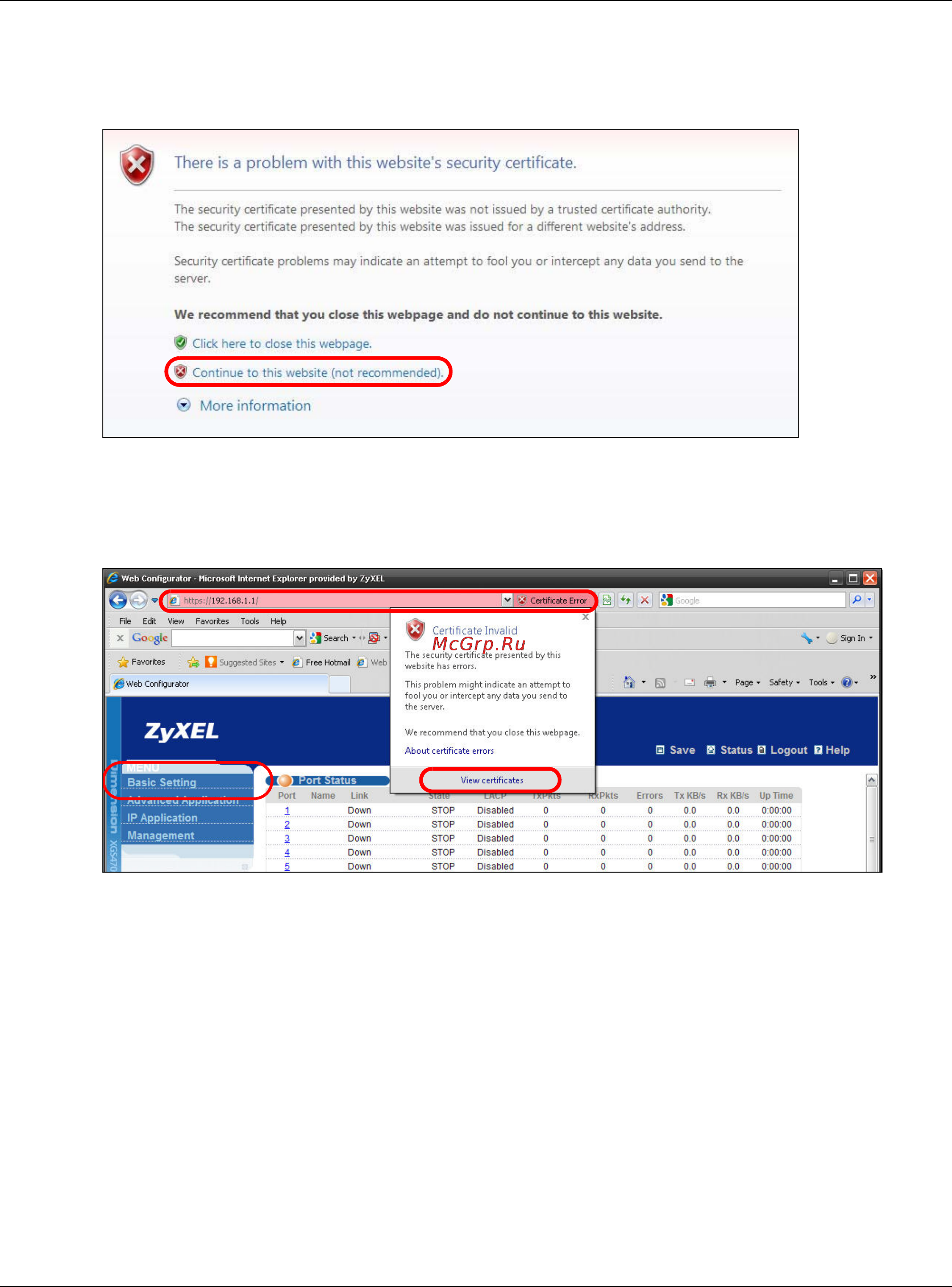

Рисунок 237 Предупреждение о сертификате безопасности (Internet Explorer 7 или 8)
После входа в web-конфигуратор появится красная строка адреса с сообщением Certificate
Error (Ошибка сертификата). Щелкните по сообщению Certificate Error рядом со строкой
адреса и нажмите кнопку View certificates.
Рисунок 238 Ошибка сертификата (Internet Explorer 7 или 8)
Нажмите кнопку Install Certificate... и установите этот сертификат в браузере, следуя
инструкциям на экране.
??????
