Fr-11
Français

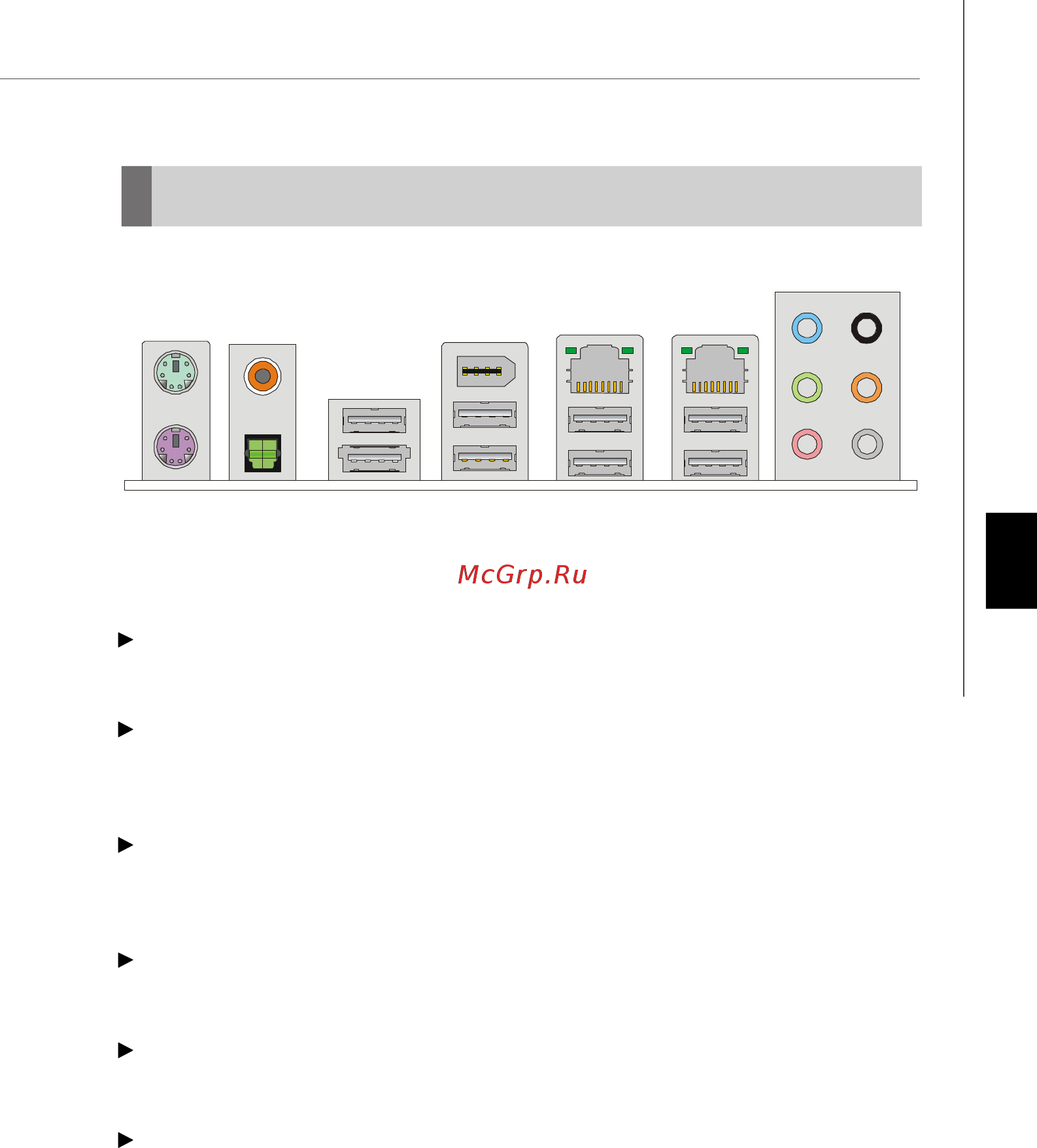

Panneau arrière
Souris
Mic
Ligne-Out
Ligne-In
LAN
RS-Out
SS-Out
CS-Out
Port USB
Port 1394
Port
E-SATA/USB
combo
S/PDIF-Out
optique
Clavier
S/PDIF-Out
Coaxial
Port USB
Port USB
Port USB
LAN
(optionnel)
Souris/ Clavier
Le standard connecteur de souris/clavier DIN de PS/2
®
est pour une souris ou un
clavier de PS/2
®
.
S/PDIF-Out Coaxial
Ce connecteur est utilisé pour relier l’interface SPDIF (Sony et Philips Digital Intercon-
nect Format) de la transmission audio numérique à un haut-parleur externe via un
câble coaxial.
S/PDIF-Out Optique
Ce connecteur est utilisé pour relier l’interface SPDIF (Sony et Philips Digital Intercon-
nect Format) de la transmission audio numérique à un haut-parleur externe via un
câble de fibre optique.
Port USB
Le port USB (Universal Serial Bus) sert à brancher des périphériques USB tels que le
clavier, la souris, ou d’autres périphériques compatibles USB.
Port E-SATA/USB combo
Le port commun E-SATA/USB sert ą attacher un disque dur externe E-SATA ou un
périphérique USB.
Port 1394 (optionnel)
Le port IEEE1394 sur le panneau arrière fournit une connexion aux périphériques
IEEE1394.
