Ru-34
MS-7577 Системная плата

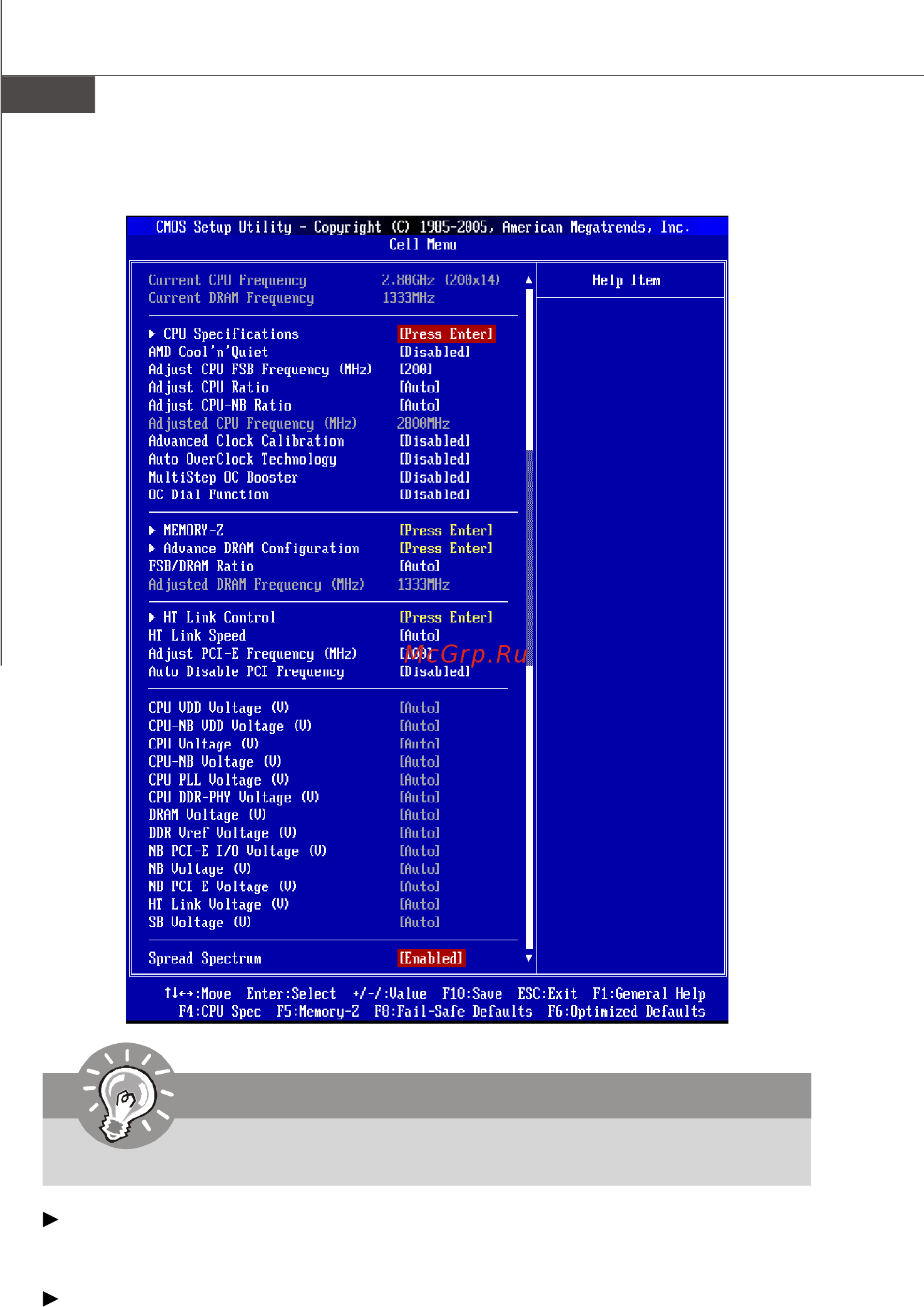

4. Представляем Cell Menu: Это меню предназначено для опытных
пользователей и предоставляет возможности для разгона системы.
Внимание
Не меняйте эти настройки, если вы не знакомы с данным чипсетом.
Current CPU / DRAM Frequency
Эти пункты показывают текущую частоту CPU и скорость памяти. Только для
чтения.
CPU Specifications
Нажмите <Enter> для входа в подменю. В подменю показана информация об
установленном CPU.
