MSI 790FX-GD70 [140/169] Задняя панель
![MSI 790FX-GD70 [140/169] Задняя панель](/views2/1208814/page140/bg8c.png)
Ru-11
Русский

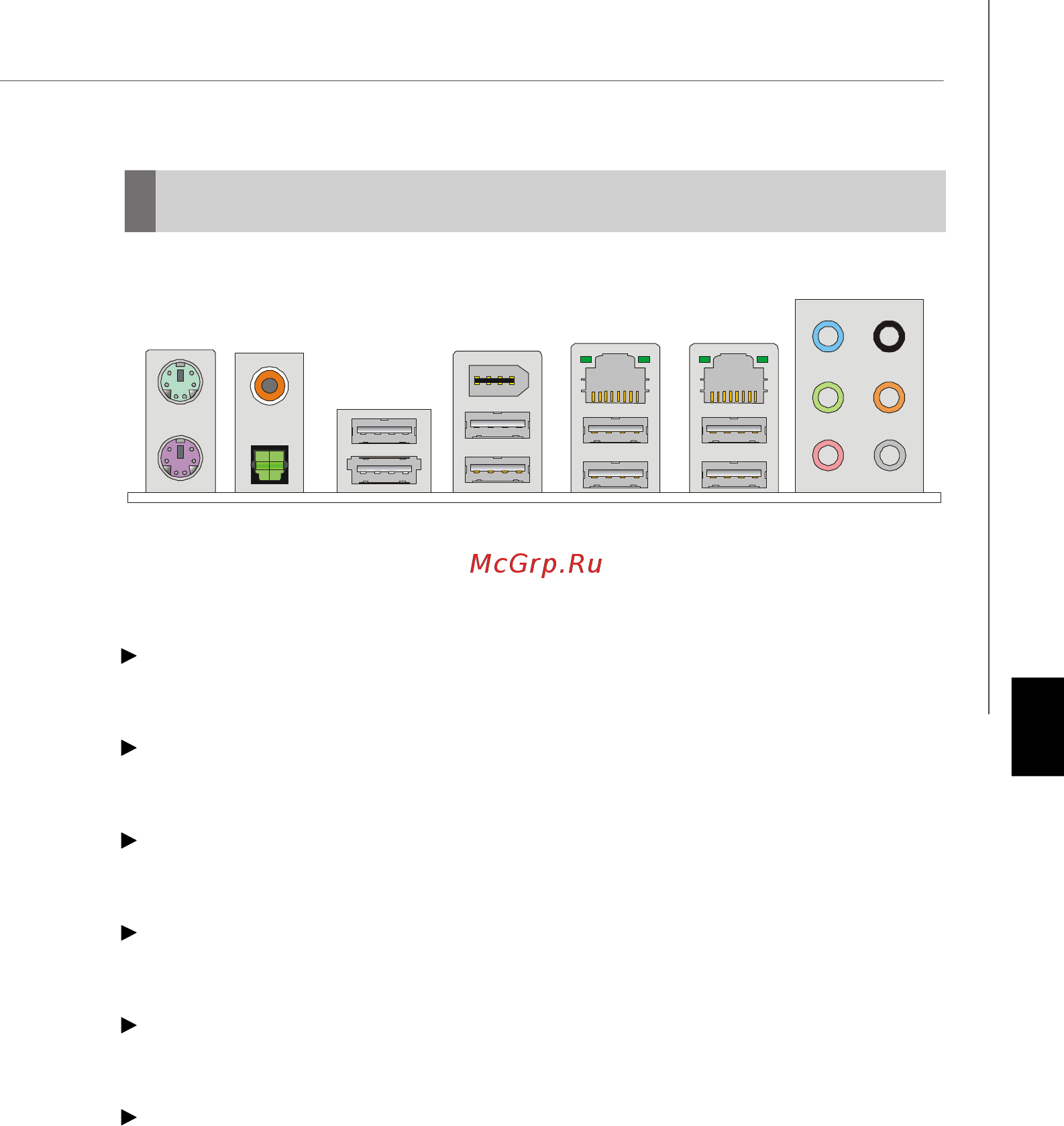

Задняя панель
Микрофон
Line-вход
Line-вход
Разъем
LAN
RS-выход
SS-выход
CS-выход
USB порт
Разъем
оптический
S/PDIF-Out
Разъем
коаксиальный
S/PDIF-Out
USB порт USB порт USB порт
Разъем
LAN
Порт мыши/ клавиатуры
Стандартные разъемы DIN PS/2
®
для подключения мыши/клавиатуры с
интерфейсом PS/2
®
.
Разъем коаксиальный S/PDIF-Out
Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) используется для
передачи звука в цифровом формате через коаксиальный кабель.
Разъем оптический S/PDIF-Out
Этот разъем S/PDIF (Sony & Philips Digital Interconnect Format) используется для
передачи звука в цифровом формате через оптоволоконный кабель.
USB порт
USB порт (Universal Serial Bus) позволяет подключать такие USB устройства,
как клавиатура, мышь и т.д.
E-SATA/USB Combo портт
Этот combo порт E-SATA/USB используется для соединения с внешним
устройством SATA или USB.
Порт 1394 (опционально)
Порт IEEE1394 на задней панели позволяет подключать устройства с
интерфейсом IEEE1394.
(опционально)
Порт мыши
Порт
клавиатуры
E-SATA/USB
Combo порт
Порт 1394
