Ru-25
Русский
Выберите
Advanced
View
из меню View.
Внимание
Система на базе ATI CrossFireX™ может работать в 4 режимах:
• SuperTiling
• Scissor Mode
• Alternate Frame Rendering
• Super Anti-aliasing.
За дополнительной информацией обратитесь к руководству
пользователя от производителя видеокарты.

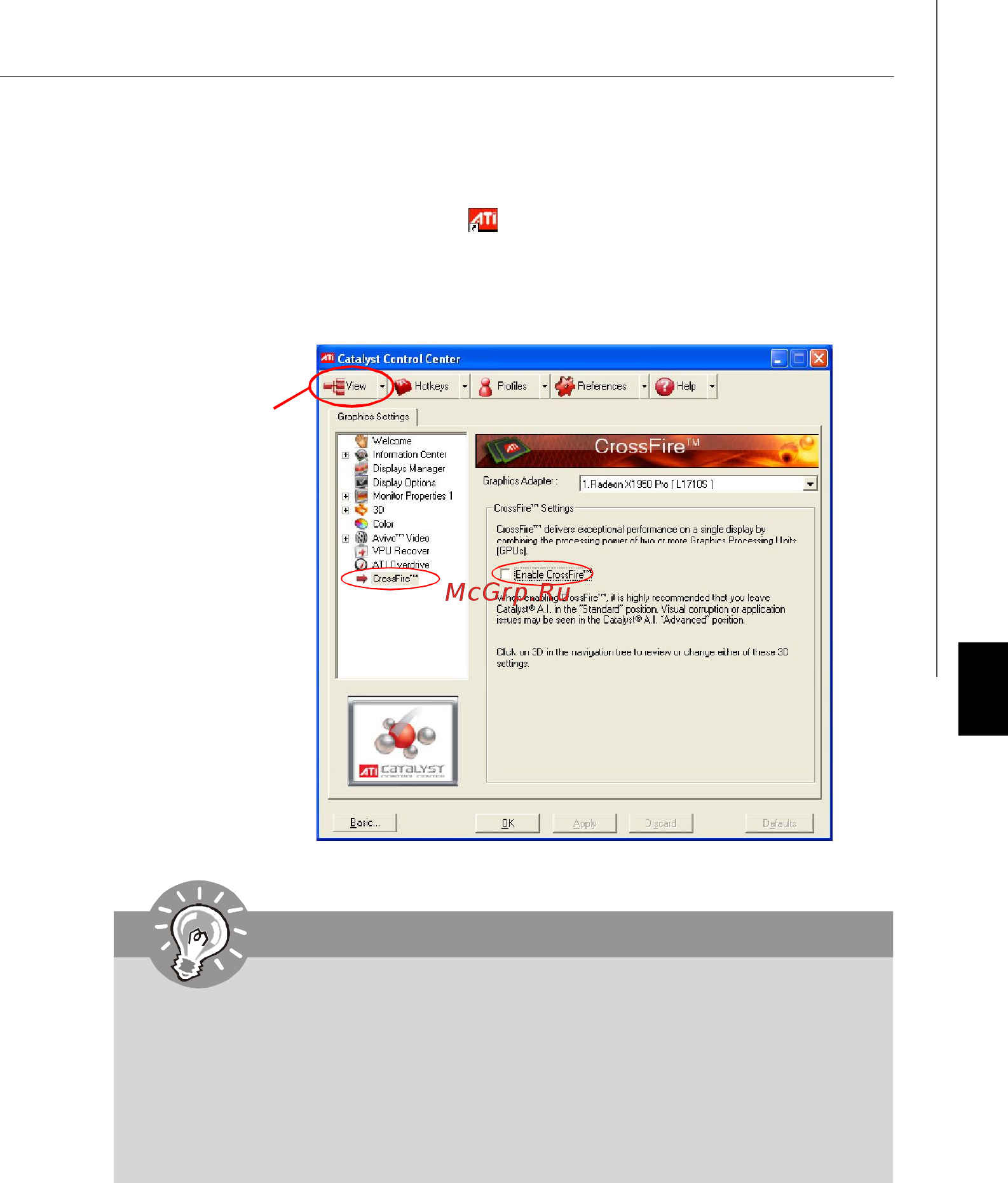

3.После установки всего аппаратного и программного обеспечения,
перезагрузите систему. После входа в операционную систему, кликните
значок “Catalyst™ Control Center” в системной области панели задач. Для
работы CrossFireX™ вам нужно включить опцию CrossFireX, которая
находится в Catalyst™ Control Center (см. изображение ниже):
