De-6
MS-7577 Mainboard
CPU & Kühler Einbau
Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU
einen Kühler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht,
etwas Siliziumwärmeleitpaste auf die CPU aufzutragen, bevor Sie den
Prozessorkühler installieren, um eine Ableitung der Hitze zu erzielen.
Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu
installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

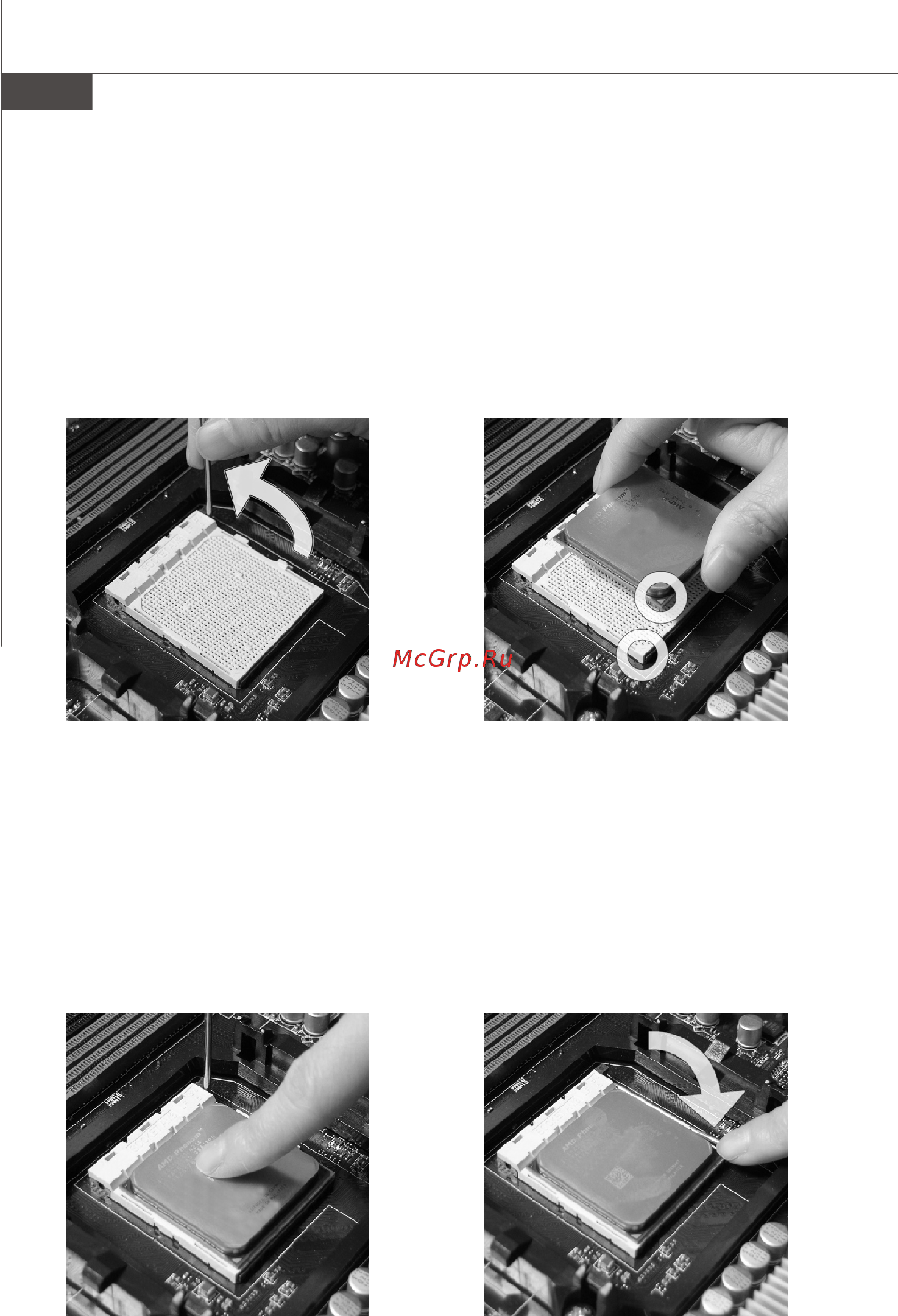

1.Ziehen Sie den Hebel leicht seitlich
weg vom Sockel, heben Sie ihn
danach bis zu einem Winkel von ca.
90° an.
2. Suchen Sie nach einem goldenen
Pfeil. Der goldene Pfeil sollte auf das
Hebelgelenk zeigen. Die CPU passt
nur in der korrekten Aus-richtung.
3. Ist die CPU korrekt installiert, sollten
die Pins an der Unterseite
vollständig versenkt und nicht mehr
sichtbar sein. Beachten Sie bitte,
dass jede Abweichunng von der
richtigen Vorgehens-weise beim
Einbau Ihr Mainboard dauerhaft
beschädigen kann.
4. Drücken Sie die CPU fest in den
Sockel und drücken Sie den Hebel
wieder nach unten bis in seine
Ursprungsstellung. Da die CPU
während des Schließens des
Hebels dazu neigt, sich zu
bewegen, sichern Sie diese bitte
während des Vorgangs durch
permanenten Fingerdruck von
oben, um sicherzustellen, dass die
CPU richtig und vollständig im Sockel
sitzt.
