Ru-15
Русский

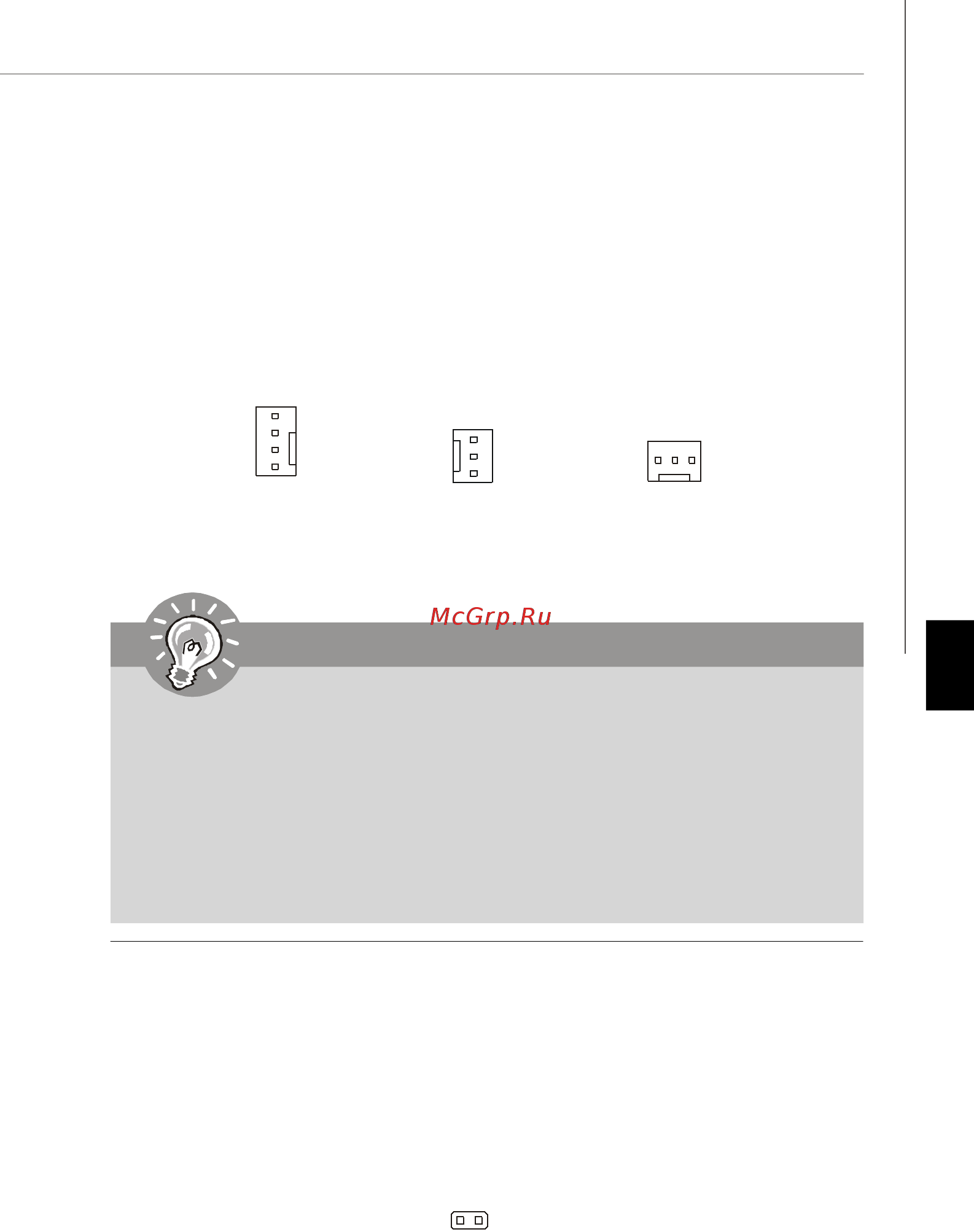

Разъем датчика открывания корпуса: JCI1
К этому коннектору подключается кабель датчика, установленного в корпусе.
При открывании корпуса его механизм активизируется. Система запоминает
это событие и выдает предупреждение на экран. Предупреждение можно
отключить в настройках BIOS.
Разъемы питания вентиляторов: CPUFAN1, SYSFAN1/ 2/ 3/ 4
Разъемы питания вентиляторов поддерживают вентиляторы с питанием +12В.
При подключении необходимо помнить, что красный провод подключается к
шине +12В, черный - к земле GND. Если на системной плате установлена
микросхема аппаратного мониторинга, необходимо использовать специальные
вентиляторы с датчиками скорости для реализации функции управления
вентиляторами.
Внимание
1. Чтобы узнать о моделях подходящих вентиляторов обратитесь,
пожалуйста, на официальный веб сайт или проконсультируйтесь с
продавцом.
2.CPUFAN1 поддерживает управление скоростью вращения
вентилятора. Для автоматического контроля скорости
вентилятора процессора, зависящей от температуры процессора
и системы, можно установить Overclocking Center.
3. Разъем CPUFAN1 поддерживает вентиляторы, как с 3, так и с 4
контактами.
SYSFAN2
SENSOR
+12V
GND
CPUFAN1
SENSOR
+12V
GND
CONTROL
SYSFAN1/3/4
SENSOR
+12V
GND
1
CINTRU
GND
2
