En-34
MS-7577 Mainboard

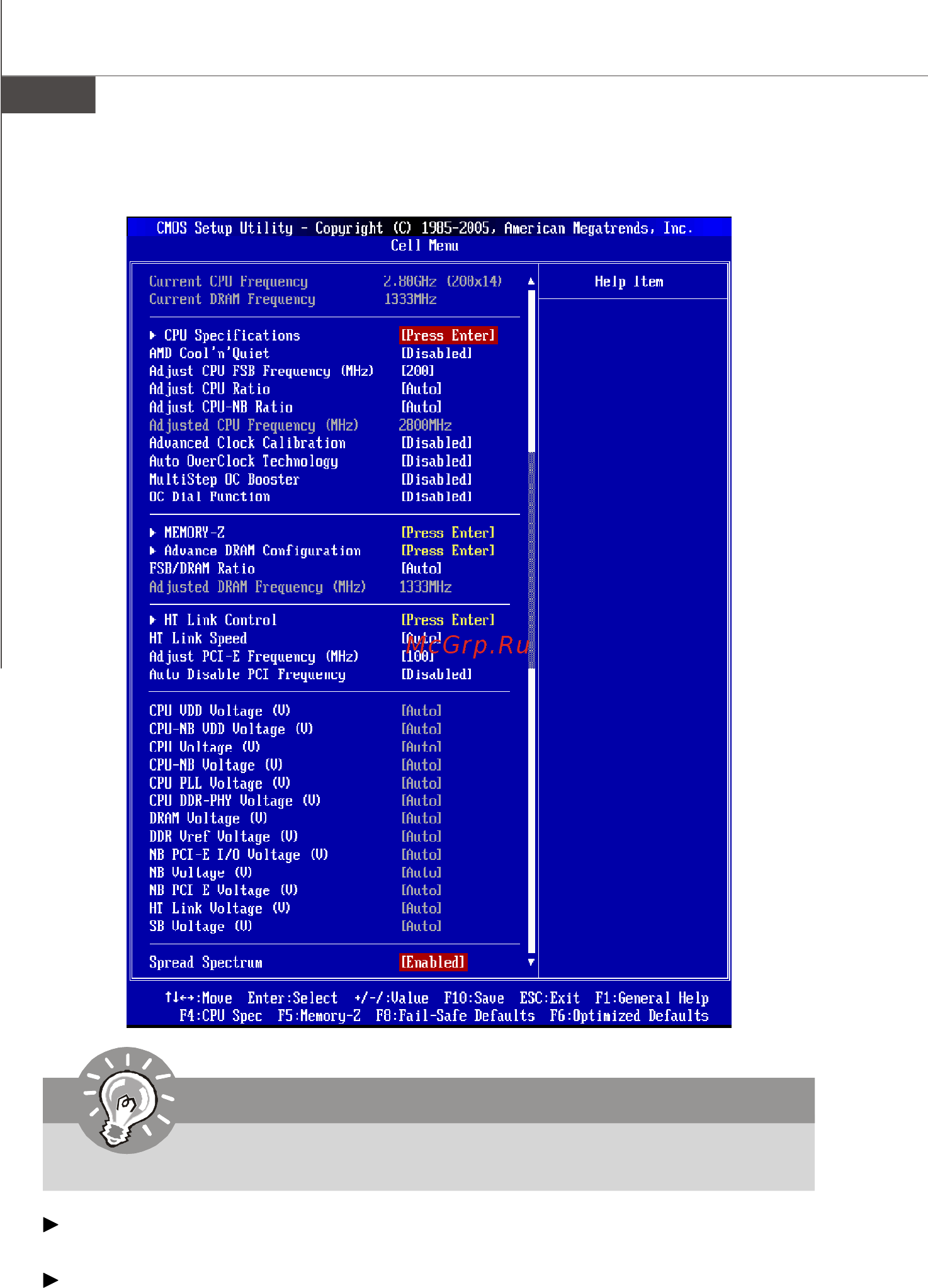

4. Cell Menu Introduction : This menu is for advanced user who want to overclock
the mainboard.
Important
Change these settings only if you are familiar with the chipset.
Current CPU / DRAM Frequency
These items show the current clocks of CPU and Memory speed. Read-only.
CPU Specifications
Press <Enter> to enter the sub-menu. This submenu shows the information of installed
CPU.
