MSI 790FX-GD70 [20/169] Back panel
![MSI 790FX-GD70 [20/169] Back panel](/views2/1208814/page20/bg14.png)
En-11
English

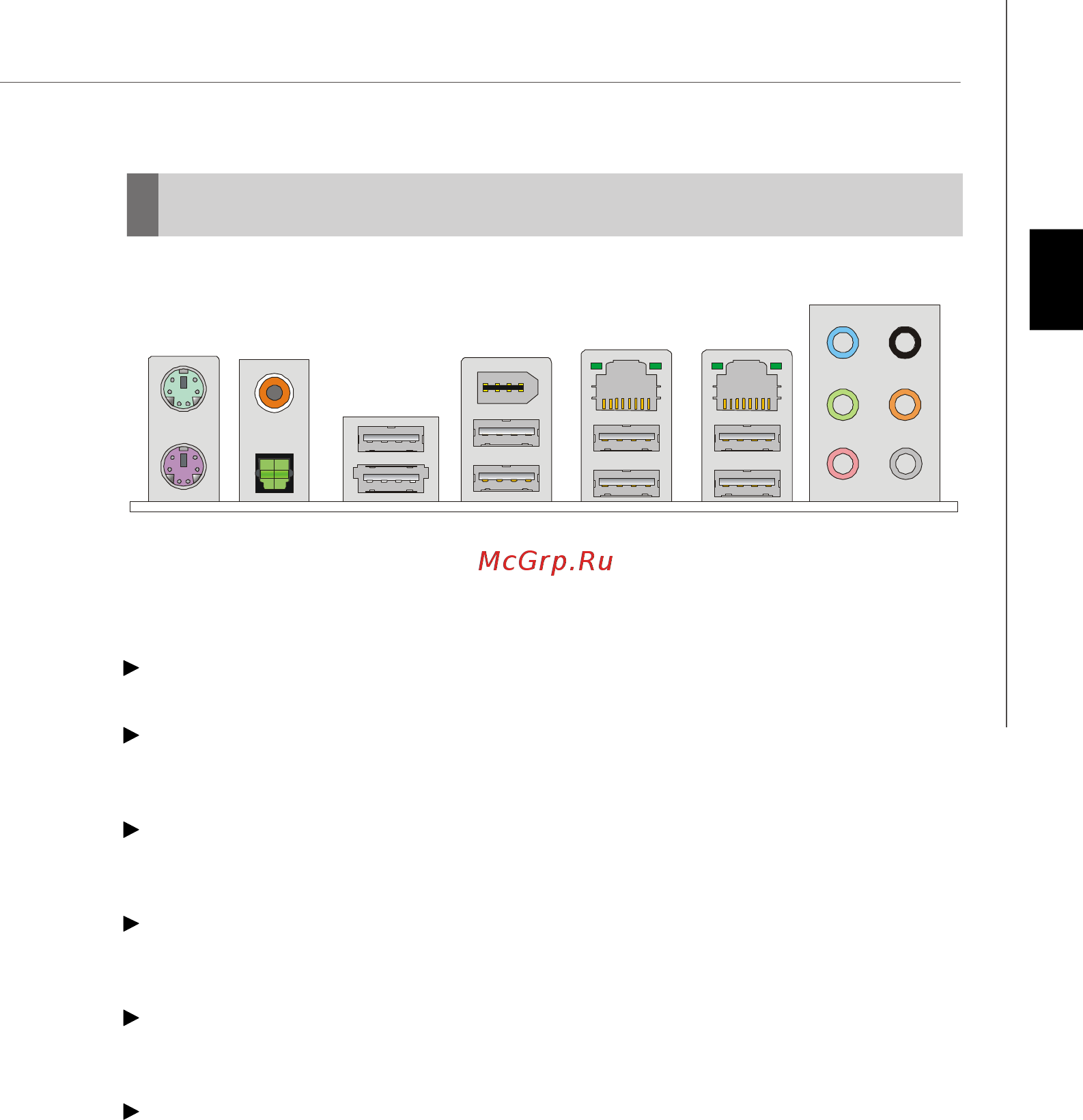

Back Panel
Mouse
Mic
Line-Out
Line-In
LAN
RS-Out
SS-Out
CS-Out
USB Port
1394 Port
E-SATA/USB
Combo
Port
Optical
S/PDIF-Out
Keyboard
Coaxial
S/PDIF-Out
USB Port USB Port USB Port
LAN
(optional)
Mouse/ Keyboard
The standard PS/2
®
keyboard / mouse DIN connector is for a PS/2
®
keyboard / mouse.
Coaxial S/PDIF-Out
This SPDIF (Sony & Philips Digital Interconnect Format) connector is provided for
digital audio transmission to external speakers through a coaxial cable.
Optical S/PDIF-Out
This SPDIF (Sony & Philips Digital Interconnect Format) connector is provided for
digital audio transmission to external speakers through an optical fiber cable.
USB Port
The USB (Universal Serial Bus) port is for attaching USB devices such as keyboard,
mouse, or other USB-compatible devices.
E-SATA/USB Combo Port
The E-SATA/USB combo port is for attaching the E-SATA external hard drive or USB
device.
1394 Port (optional)
The IEEE1394 port on the back panel provides connection to IEEE1394 devices.
