De-18
MS-7577 Mainboard

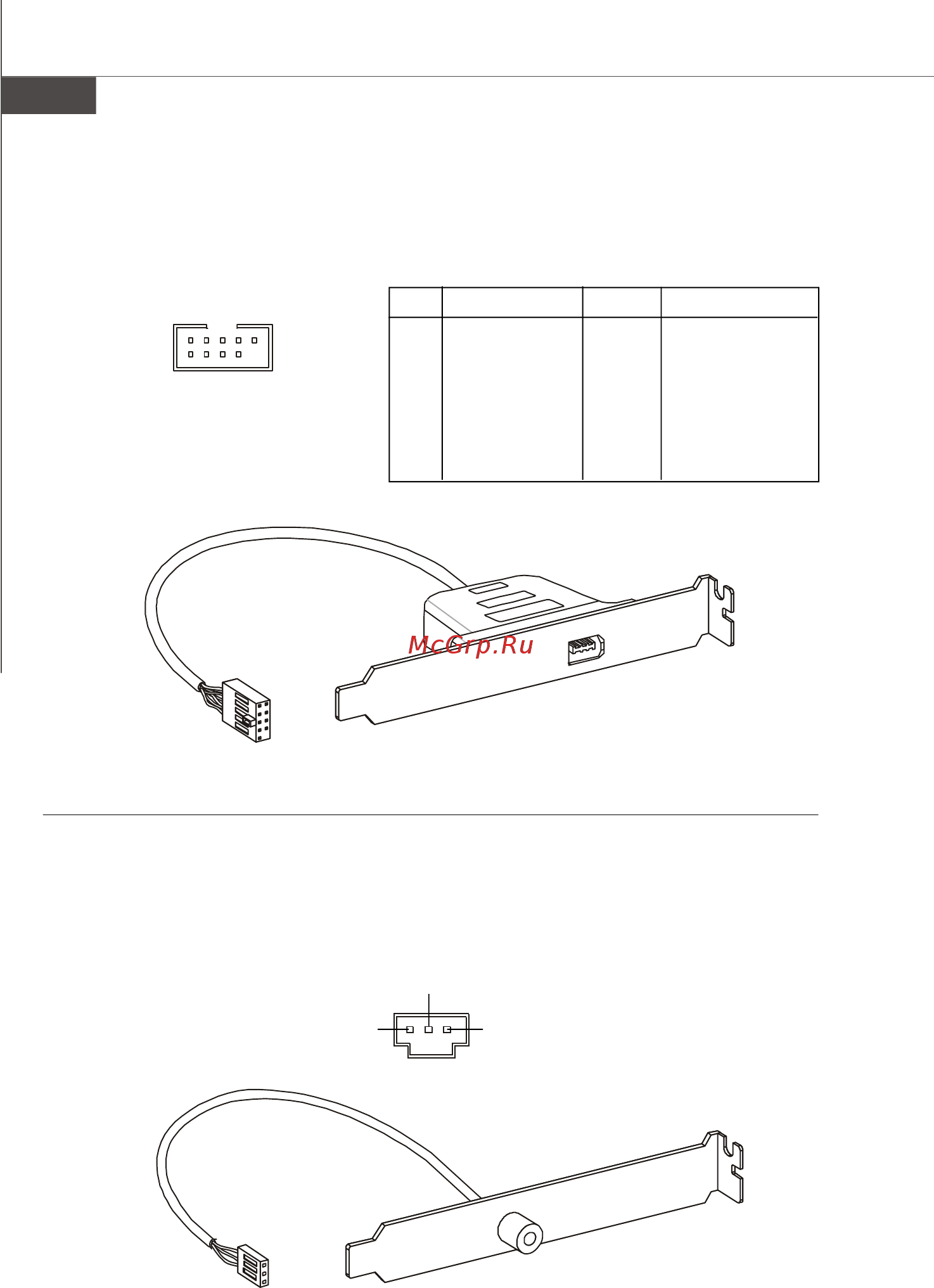

IEEE1394-Sockel: J1394_1 (optional)
Mit diesem Sockel verbinden Sie ein optionales IEEE 1394-Modul, das den Anschluss
eines IEEE 1394-Gerätes ermöglicht.
1
2
9
10
Polzuweisung
PIN SIGNAL PIN SIGNAL
1 TPA+ 2 TPA-
3 Ground 4 Ground
5 TPB+ 6 TPB-
7 Cable power 8 Cable power
9 Key (no pin) 10 Ground
S/PDIF-Ausgang: JSP1
Dieser Anschluss dient zum Anschliessen einer SPDIF (Sony & Philips Digital Inter-
connect Format) Schnittstelle zur digitalen Übertragung von Audiodaten.
VCC
SPDIF
GND
S/PDIF Slotblech (optional)
IEEE1394 Slotblech
(optional)
