En-22
MS-7577 Mainboard

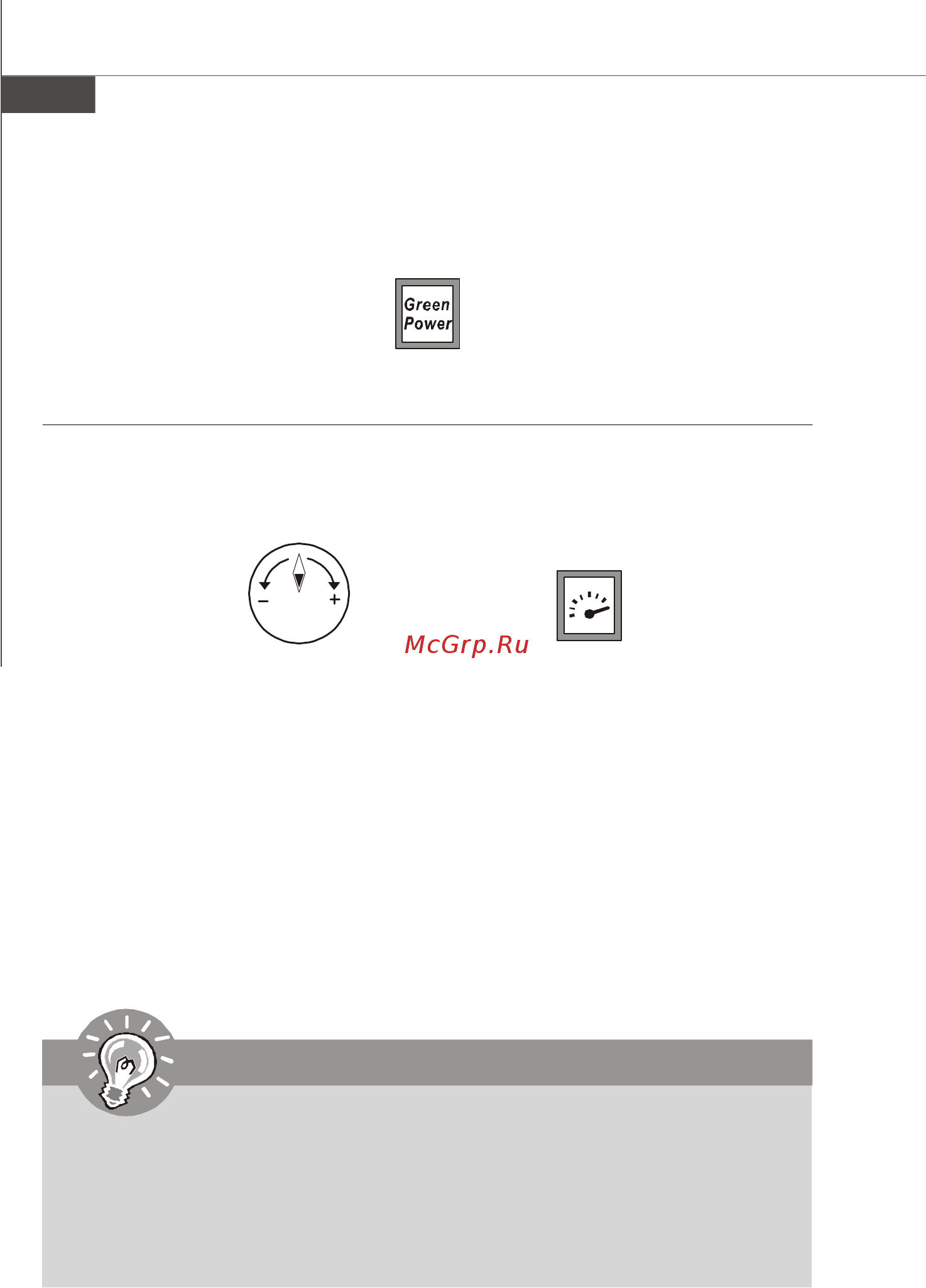

OC Dial Button and OC Dial Knob: OC GEAR & OC DRIVE
The button and the knob are used to adjust the FSB.
OC Dial Knob: OC DRIVE OC Dial Button: OC GEAR
GreenPower Button: Green Power
This button is used to switch GreenPower function of system. Once you press the
button, the system will switch the GreenPower between disable and auto mode.
Important
1.Before you use OC Dial function to overclock the system. In order to
increase the success rate, you should set the voltage in BIOS properly.
2.After each of the adjustments, this feature should be shut down. Otherwise,
it would affect the system performance. Therefore, when you complete the
adjustment, check whether OC Dial LED is on or off, if OC Dial LED is still
lit, press the button and then check again.
You can use them to change FSB clock at any time under the operating systems. This
method does not need to install software or reboot. Please follow the steps below to
increase or decrease the FSB frequency.
1.Press the OC Dial button to start adjustment. The OC Dial LED will light to indicate
current operation.
2.Turn the OC Dial knob clockwise/anti-clockwise to increase/decrease FSB. You
can set the value of OC Dial Step in BIOS.
3.Press the OC Dial button again to complete adjustment. The OC Dial LED will turn off
automatically.
