MSI 790FX-GD70 [146/169] Разъем cd in jcd1
![MSI 790FX-GD70 [146/169] Разъем cd in jcd1](/views2/1208814/page146/bg92.png)
Ru-17
Русский

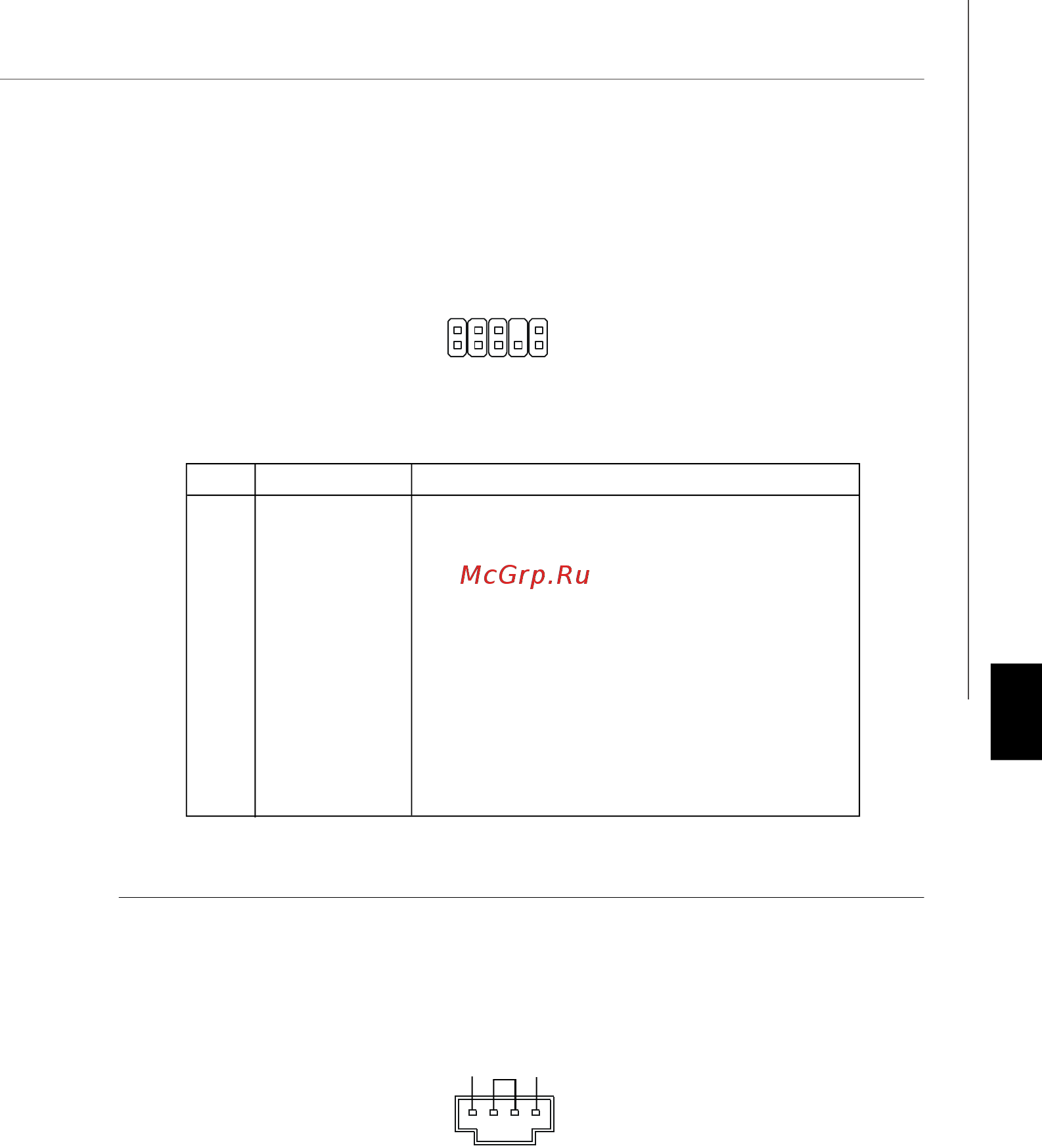

Разъем для аудио на передней панели: JAUD1
Этот коннектор позволяет подключить разъем для аудио на передней панели
и соответствует руководству Intel
®
Front Panel I/O Connectivity Design.
1
2
9
10
Разъем CD-In: JCD1
Этот коннектор предназначен для подключения внешнего входа аудио.
GND
R
L
PIN SIGNAL DESCRIPTION
1 MIC_L Microphone - Left channel
2 GND Ground
3 MIC_R Microphone - Right channel
4 PRESENCE# Active low signal-signals BIOS that a High Definition Audio dongle
is connected to the analog header. PRESENCE# = 0 when a
High Definition Audio dongle is connected
5 LINE out_R Analog Port - Right channel
6 MIC_JD Jack detection return from front panel microphone JACK1
7 Front_JD Jack detection sense line from the High Definition Audio CODEC
jack detection resistor network
8 NC No control
9 LINE out_L Analog Port - Left channel
10 LINEout_JD Jack detection return from front panel JACK2
Pin Definition
