De-23
Deutsch

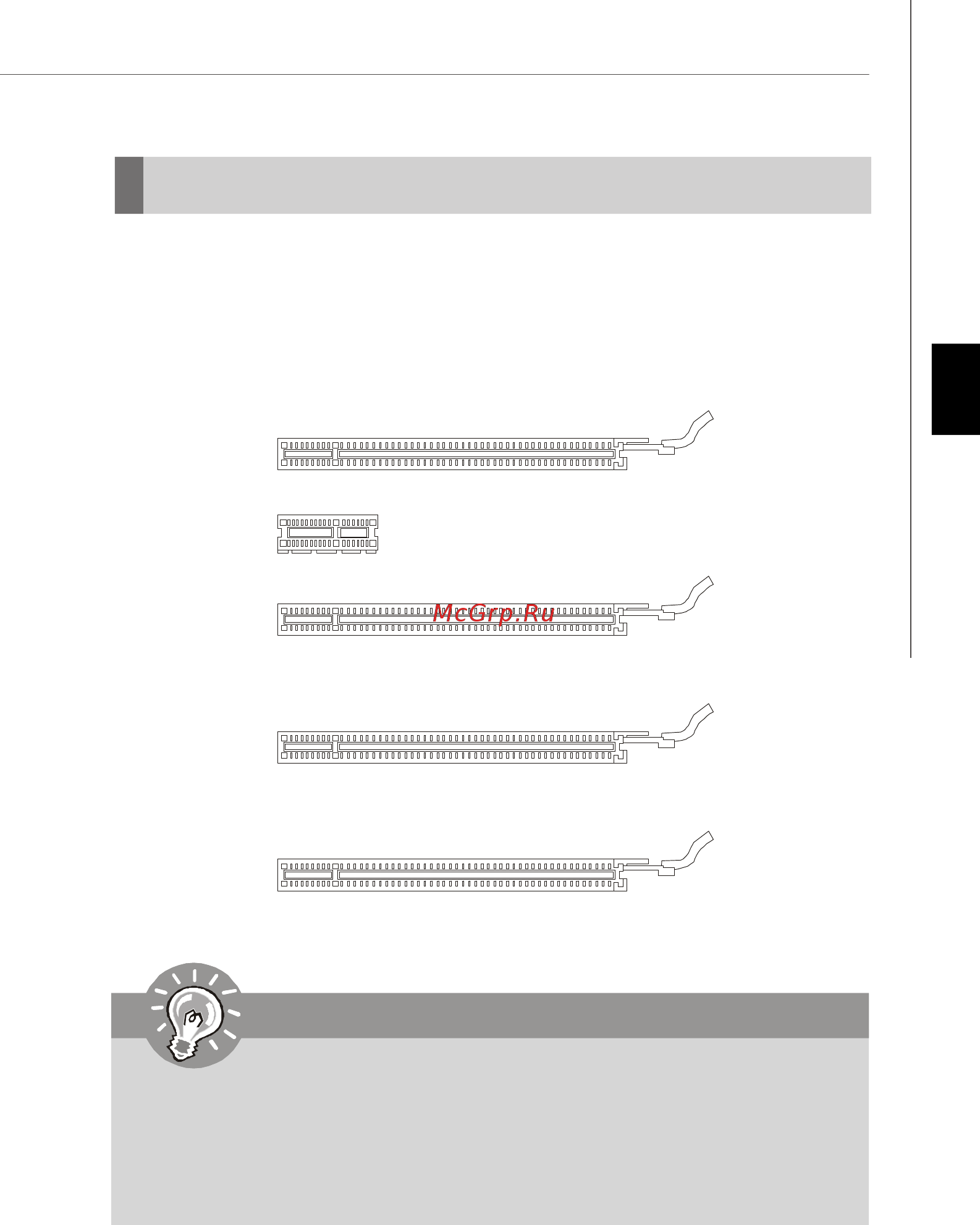

Steckplätze
PCI_E2 unterstützt eine Geschwindigkeit bis zu PCIE 2.0 x1
PCI_E1 unterstützt eine Geschwindigkeit bis zu PCIE 2.0 x16
PCI_E3 unterstützt eine Geschwindigkeit bis zu PCIE 2.0 x8
PCI_E4 unterstützt eine Geschwindigkeit bis zu PCIE 2.0 x16
PCI_E5 unterstützt eine Geschwindigkeit bis zu PCIE 2.0 x8
Wichtig
Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose
herausziehen, bevor Sie eine Erweiterungskarte installieren oder entfernen.
Denken Sie bitte auch daran die Dokumentation der Erweiterungskarte zu
lesen, um notwendige Hardware- oder Softwareeinstellungen fur die
Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen
vorzunehmen.
PCIE (Peripheral Component Interconnect Express) Steckplatz
Der PCI Express-Steckplatz unterstützt eine Erweiterungskarte mit der PCI Express-
Schnittstelle.
Der PCIE x16-Steckplätze unterstützen eine Transferrate von bis zu 8.0 GB/s.
Der PCIE x1-Steckplatz unterstützt eine Transferrate von bis zu 500 MB/s.
