Ru-14
MS-7577 Системная плата

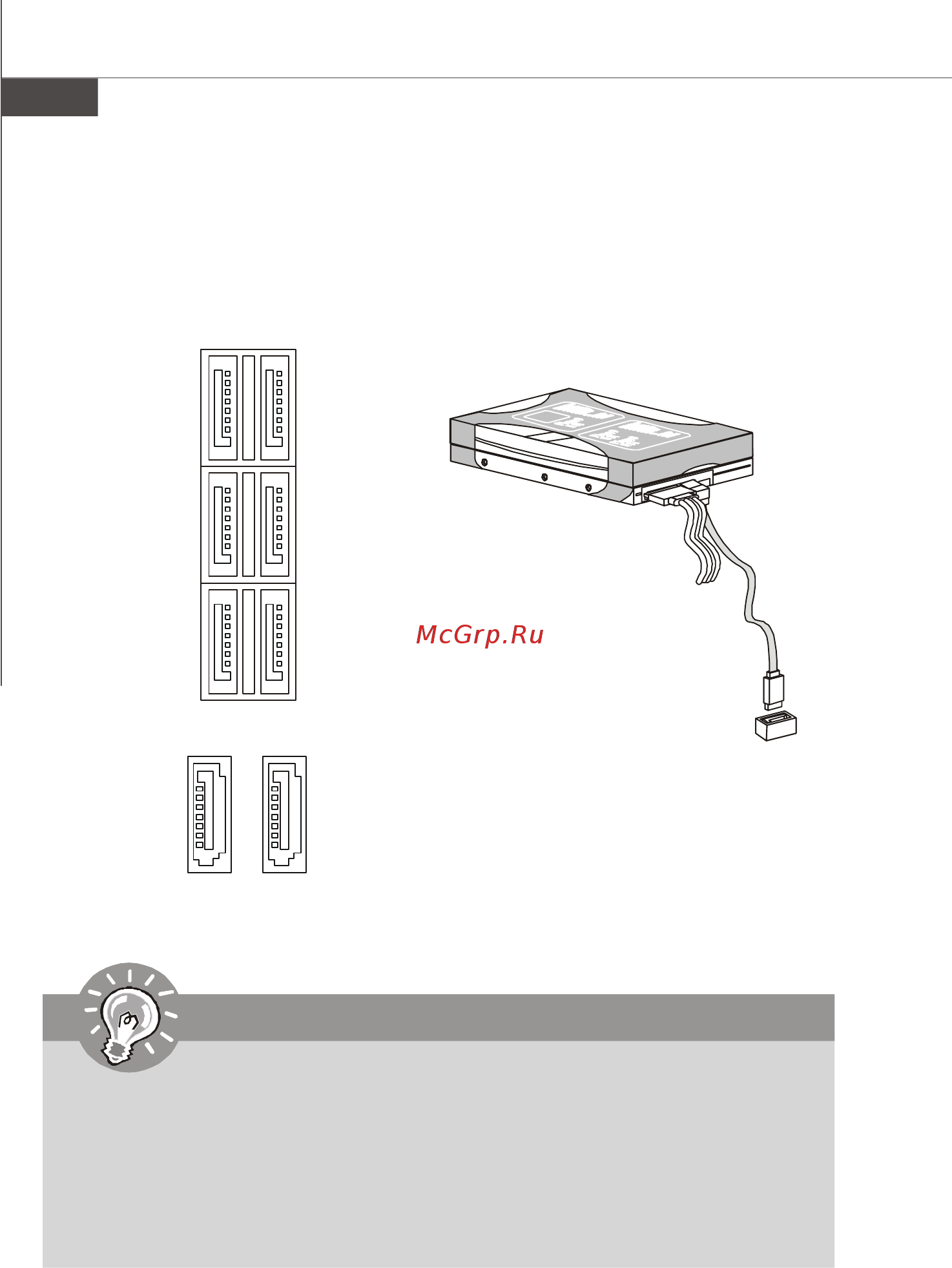

Разъем Serial ATA: SATA1~ SATA8
Данный разъем является высокоскоростным портом интерфейса Serial ATA.
Любой разъем Serial ATA может соединяться с одним устройством Serial ATA.
SATA7
SATA1_2
SATA3_4
SATA5_6
SATA8
SATA7 & SATA8 работают
на чипсете JMB322
Разъемы SATA1~6 работают на чипсете
SB750
Внимание
1. Избегайте, пожалуйста, резких изгибов кабеля Serial ATA. В
противном случае могут возникнуть потери данных при передаче.
2. Пожалуйста, используйте в первую очередь черные коннекторы
SATA AMD (SATA1~6).
3. SATA7 & SATA8, поддерживают функции RAID 0/ RAID 1/ JBOD и вы
можете установить режимы RAID в настройке BIOS или DRIVE
BOOSTER MANAGER.
