De-8
MS-7577 Mainboard
1
DIMM1
DIMM2
DIMM3
DIMM4
2
DIMM1
DIMM2
DIMM3
DIMM4

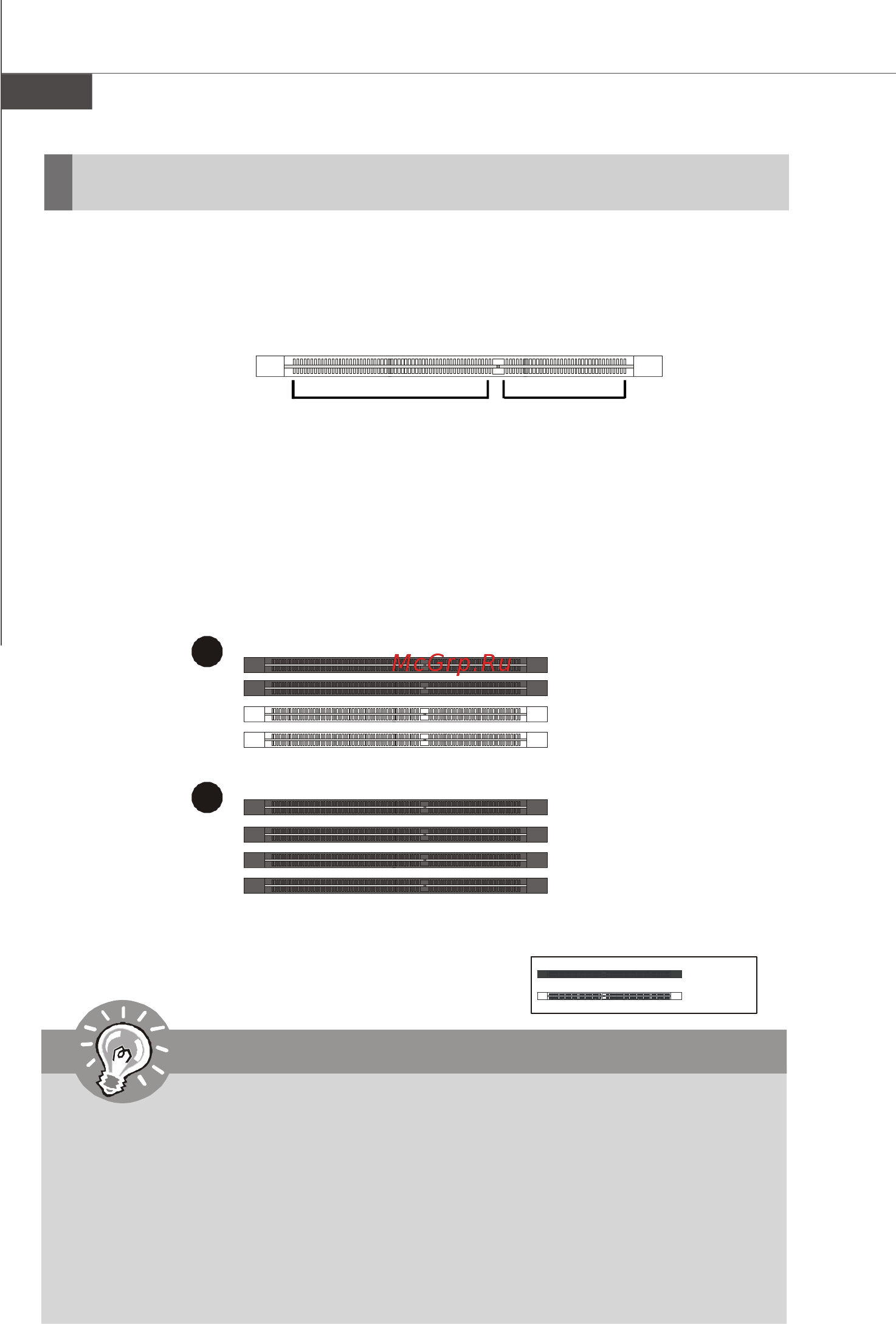

Populationsregeln für Dual-Channel-Speicher
Im Dual-Channel-Modus können Arbeitsspeichermodule Daten über zwei
Datenbusleitungen gleichzeitig senden und empfangen. Durch Aktivierung des Dual-
Channel-Modus wird die Leistung Ihres Systems verbessert. Bitte beachten Sie die
folgenden Abbildungen zur Veranschaulichung der Populationsregeln im Dual-Chan-
nel-Modus.
Diese DIMM-Steckplätze nehmen Arbeitsspeichermodule auf.
Die neusten Informationen über kompatible Bauteile finden Sie unter http://global.msi.
com.tw/index.php?func=testreport
Speicher
DDR3
240-polig, 1.5V
72x2=144 Pole 48x2=96 Pole
Empty
Installed
installiert
leer
Wichtig
-DDR3 und DDR2 können nicht untereinander getauscht werden und der Stan-
dard DDR3 ist nicht abwärtskompatibel. Installieren Sie DDR3
Speichermodule stets in DDR3 DIMM Slots, und installieren Sie DDR2
Speichermodule stets in DDR2 Slots.
-Stellen Sie im Zweikanalbetrieb bitte sicher, dass Sie Module des gleichen
Typs und identischer Speicherdichte in den DIMM Slots unterschiedlicher
Kanäle verwenden.
-Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer
DIMM1 zuerst.
