Fr-14
Carte mère MS-7577

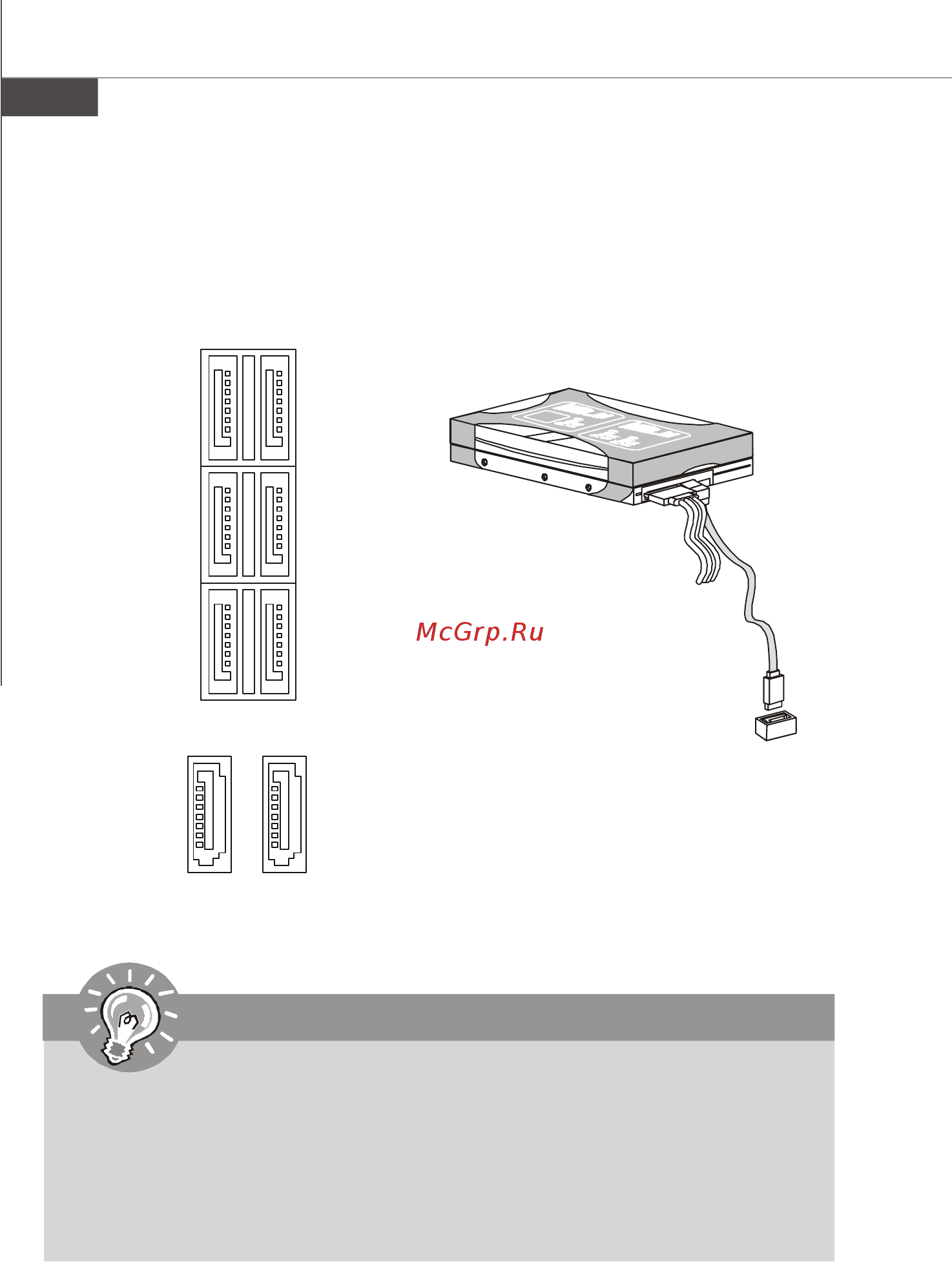

Connecteur Sérial ATA: SATA1~ SATA8
Ce connecteur est un port d’interface de série ATA haut débit. Chaque connecteur
peut être relié à un appareil de série ATA.
SATA7
SATA1_2
SATA3_4
SATA5_6
SATA8
SATA7 et SATA8 sont
contrôlé par JMB322
Connecteurs SATA1~6 stack SATA
sont contrôlés par SB750
Important
1. Veuillez ne pas plier le câble de série ATA à 90°. Autrement des pertes de
données pourraient se produire pendant la transmission.
2. Veuillez toujours utiliser d’abord les connecteurs SATA Noirs de AMD
défaut (SATA1~6).
3. SATA7 et SATA8 supportent la fonction RAID 0/ RAID 1/ JBOD et vous
pouvez régler le mode RAID dans le réglage BIOS ou dans le DRIVE
BOOSTER MANAGER.
