En-15
English
Chassis Intrusion Connector: JCI1
This connector connects to the chassis intrusion switch cable. If the chassis is
opened, the chassis intrusion mechanism will be activated. The system will record
this status and show a warning message on the screen. To clear the warning, you
must enter the BIOS utility and clear the record.

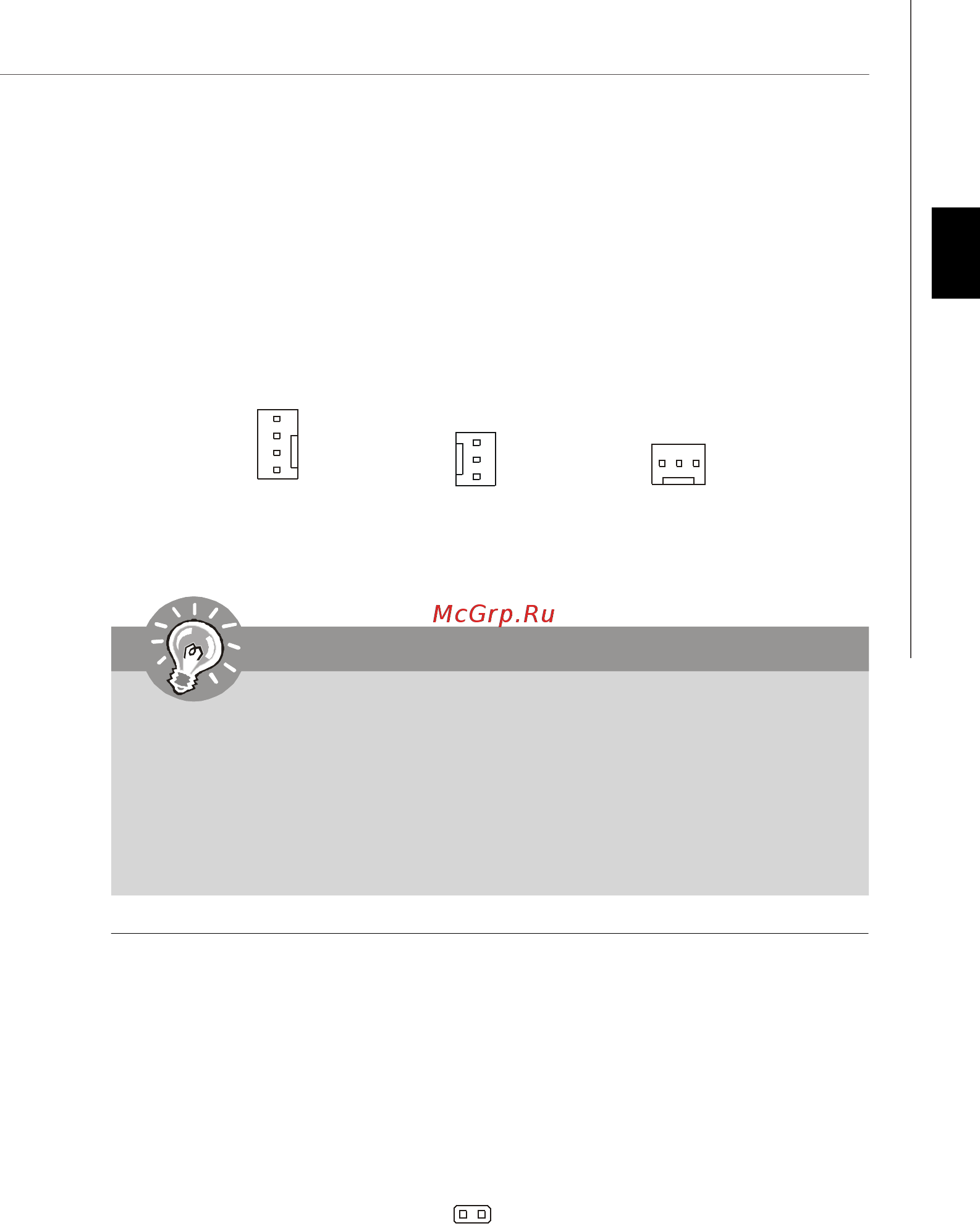

Fan Power Connectors: CPUFAN1, SYSFAN1/ 2/ 3/ 4
The fan power connectors support system cooling fan with +12V. When connecting
the wire to the connectors, always note that the red wire is the positive and should
be connected to the +12V; the black wire is Ground and should be connected to GND.
If the motherboard has a System Hardware Monitor chipset on-board, you must use
a specially designed fan with speed sensor to take advantage of the CPU fan control.
Important
1.Please refer to the recommended CPU fans at processor’s official website
or consult the vendors for proper CPU cooling fan.
2.CPUFAN1 supports fan control. You can install Overclocking Center
utility that will automatically control the CPU fan speed according to the
actual CPU temperature.
3. Fan cooler set with 3 or 4 pins power connector are both available for
CPUFAN1.
SYSFAN2
SENSOR
+12V
GND
CPUFAN1
SENSOR
+12V
GND
CONTROL
SYSFAN1/3/4
SENSOR
+12V
GND
1
CINTRU
GND
2
