MSI 790FX-GD70 [63/169] Serial ata anschluss sata1 sata8
![MSI 790FX-GD70 [63/169] Serial ata anschluss sata1 sata8](/views2/1208814/page63/bg3f.png)
De-14
MS-7577 Mainboard

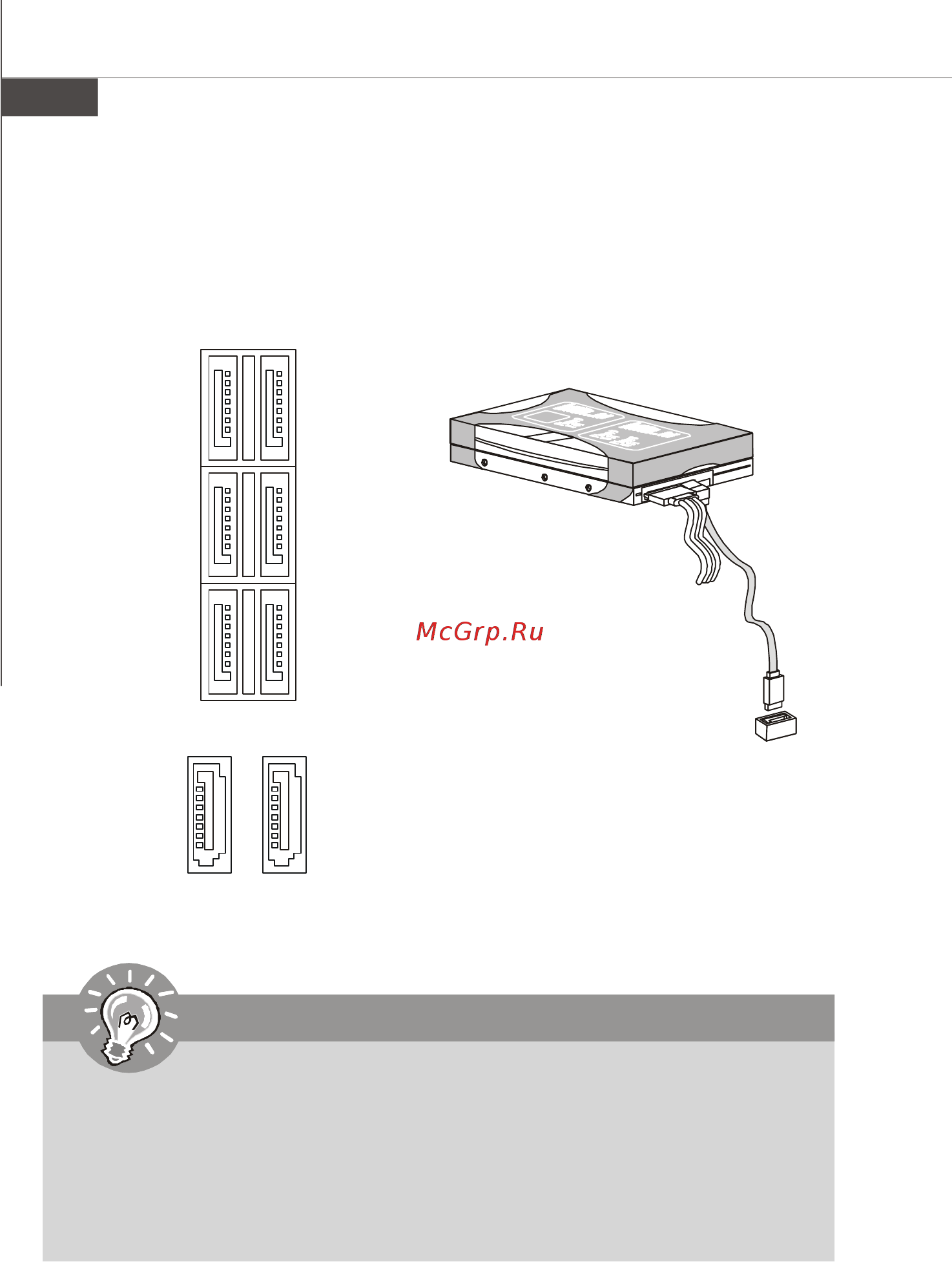

Serial ATA Anschluss: SATA1~ SATA8
Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle der Serial ATA. Pro
Anschluss kann ein S-ATA Gerät angeschlossen werden.
SATA7
SATA1_2
SATA3_4
SATA5_6
SATA8
SATA7 & SATA8 werden
durch JMB322 kontrolliert
SATA1~6 Keller-SATA Anschlüsse
werden durch SB750 kontrolliert
Wichtig
1. Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad,
da dies zu Datenverlusten während der Datenübertragung führt.
2. Bitte benutzen Sie immer die Stecker des AMD standard schwarzen
SATA Anschlüsse (SATA1~6) zuerst.
3. SATA7 & SATA8 unterstützen die Funktion RAID 0/ RAID 1/ JBOD und Sie
können die Modi RAID in BIOS Setup oder in DRIVE BOOSTER MAN-
AGER stellen.
