De-25
Deutsch

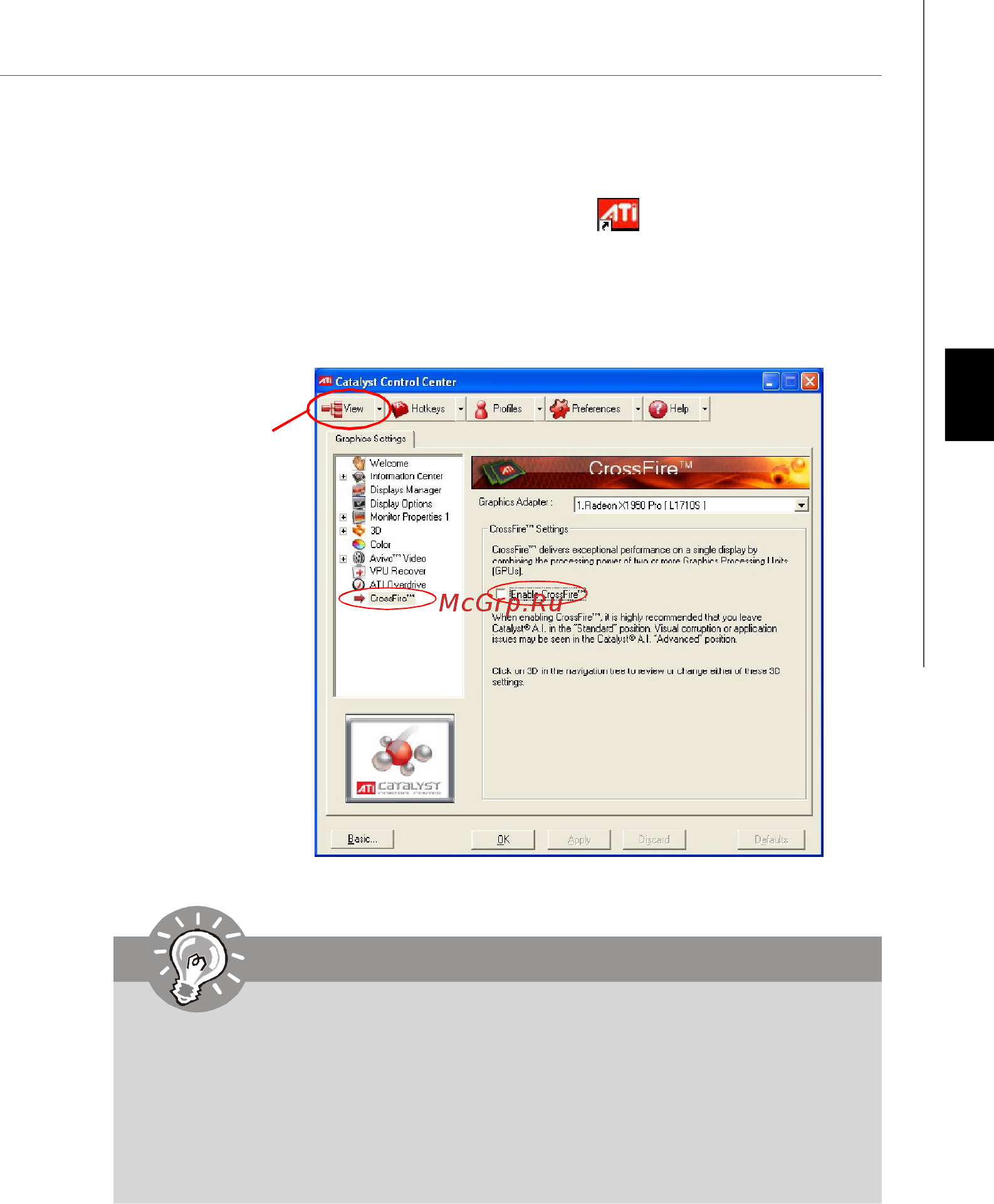

Wählen Sie erweiterte
Ansicht vom
Ansichtaufklappmenü
aus.
3. Wenn alle Hardware und Software richtig aufgestellt worden ist und angebracht
worden, neu starten Sie das System. Nachdem Sie das Betriebssystem eingetragen
haben,, klicken Sie auf “Catalyst™ Control Center” Icon auf dem Desktop. Es
gibt eine Einstellung in der Catalyst™ Control Center, die ermöglicht werden muss,
damit CrossFire™ funktioniert. Der folgende Aspekt erscheint in Catalyst™ Control
Center:
Wichtig
Ein CrossFireX™ System hat vier mögliche Modi des Displays:
• SuperTiling
• Scissor Mode
• Alternate Frame Rendering
• Super Anti-aliasing.
Weitere Informationen befrangen Sie das Benutzerhandbuch der Grafikkarte
vom Hersteller.
