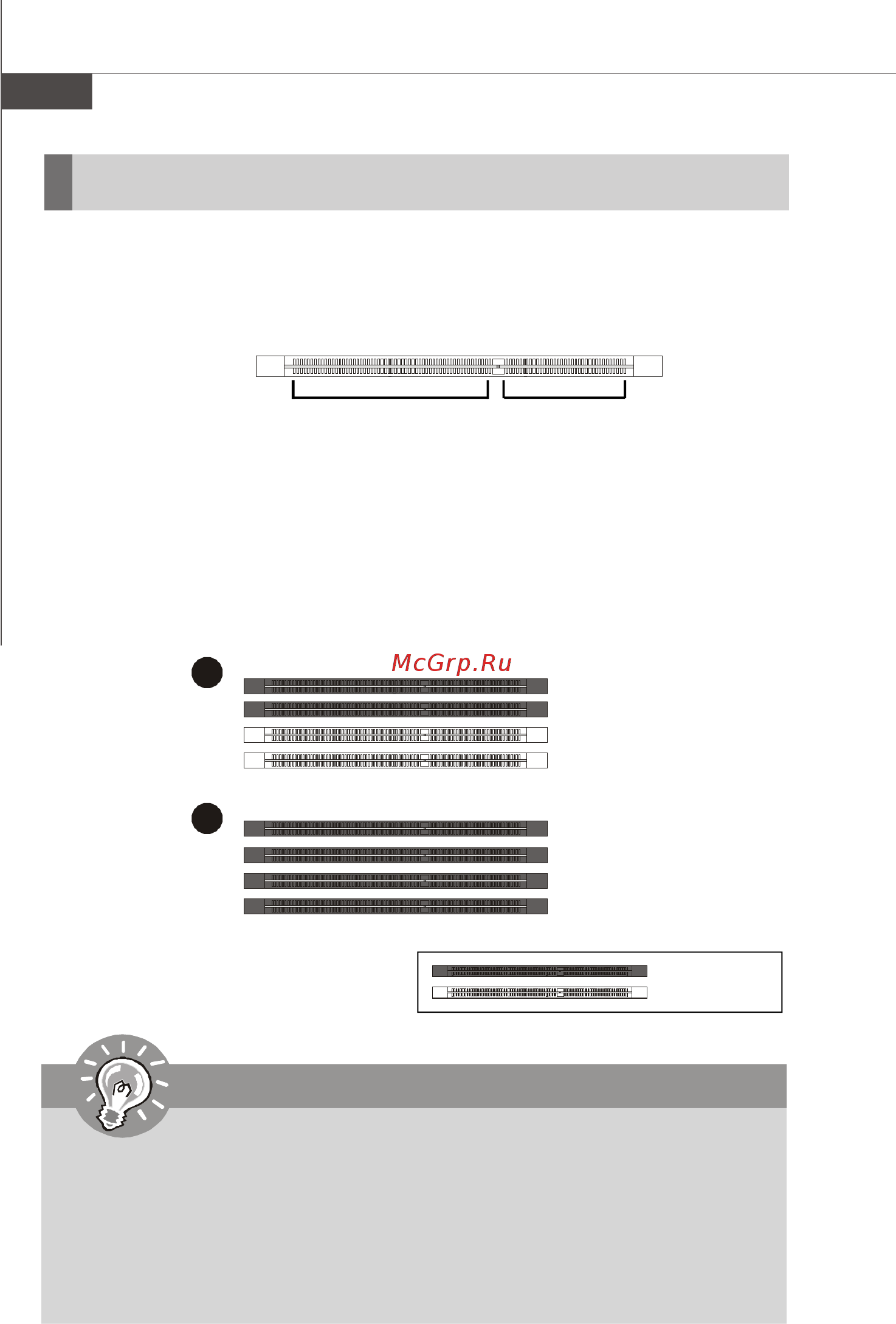

![MSI 790FX-GD70 [137/169] Память](/views2/1208814/page137/bg89.png)
Ru-8
MS-7577 Системная плата
Внимание
- Модули DDR3 не взаимозаменяемы с модулями DDR2, и стандарт DDR3
не имеет обратной совместимости. Следует всегда устанавливать
модули памяти DDR3 в разъемы DDR3 DIMM.
- Для работы в двухканальном режиме убедитесь, что в разъемах разных
каналов у вас установлены модули одного типа и одинаковой емкости.
- Чтобы система загрузилась, вначале установите модули в разъем
DIMM1.
1
DIMM1
DIMM2
DIMM3
DIMM4
2
DIMM1
DIMM2
DIMM3
DIMM4
Правила установки модулей памяти для работы в
двухканальном режиме
В двухканальном режиме модули памяти могут передавать и принимать
данные по 2 шинам одновременно. При использовании двухканального режима
производительность системы повышается. Ниже приведены правила
заполнения слотов памяти для работы в двухканальном режиме.
Слоты DIMM используются для установки модулей памяти.
За дополнительной информацией о совместимых компонентах посетите сайт
http://global.msi.com.tw/index.php?func=testreport
Память
72x2=144 конт 48x2=96 конт
DDR3
240-конт, 1.5V
Установленно
Не установленно
