De-35
Deutsch
CPU Technology Support
Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen. Das
Untermenü zeigt den Technologien, die angebrachte CPU sich unterstützt.
AMD Cool’n’Quiet
Die Cool’n’ Quiet-Technologie kann die CPU-Geschwindigkeit und den Stromverbrauch
effizient und dynamisch herabsetzen.
Adjust CPU FSB Frequency (MHz)
Hier können Sie die CPU FSB Frequenz angeben.
Adjust CPU Ratio
Hier können Sie die CPU -Taktmultiplikator (Ratio) angeben. Dies können Sie nur
benutzen, wenn der Prozessor die Funktion unterstützt.
Adjust CPU-NB Ratio
Hier können Sie die CPU-NB -Taktmultiplikator (Ratio) angeben.
Adjusted CPU Frequency (MHz)
Zeigt die verstellte Frequenz der CPU (FSB x Ratio). Nur Anzeige.
Advanced Clock Calibration
Dieses Einzelteil ist für Übertaktung. Lautet die Einstellung [Enabled], können Sie das
CPU Ratio höher einzustellen. Es ist vorhanden, nur wenn der Prozessor die Funktion
stützt.
Auto OverClock Technology
Lautet die Einstellung [Max FSB], kann das System den maximalen FSB Takt finden
und automatisch übertakten. If overclocking fails to run, you can try the lower FSB
clock for overclocking successfully.

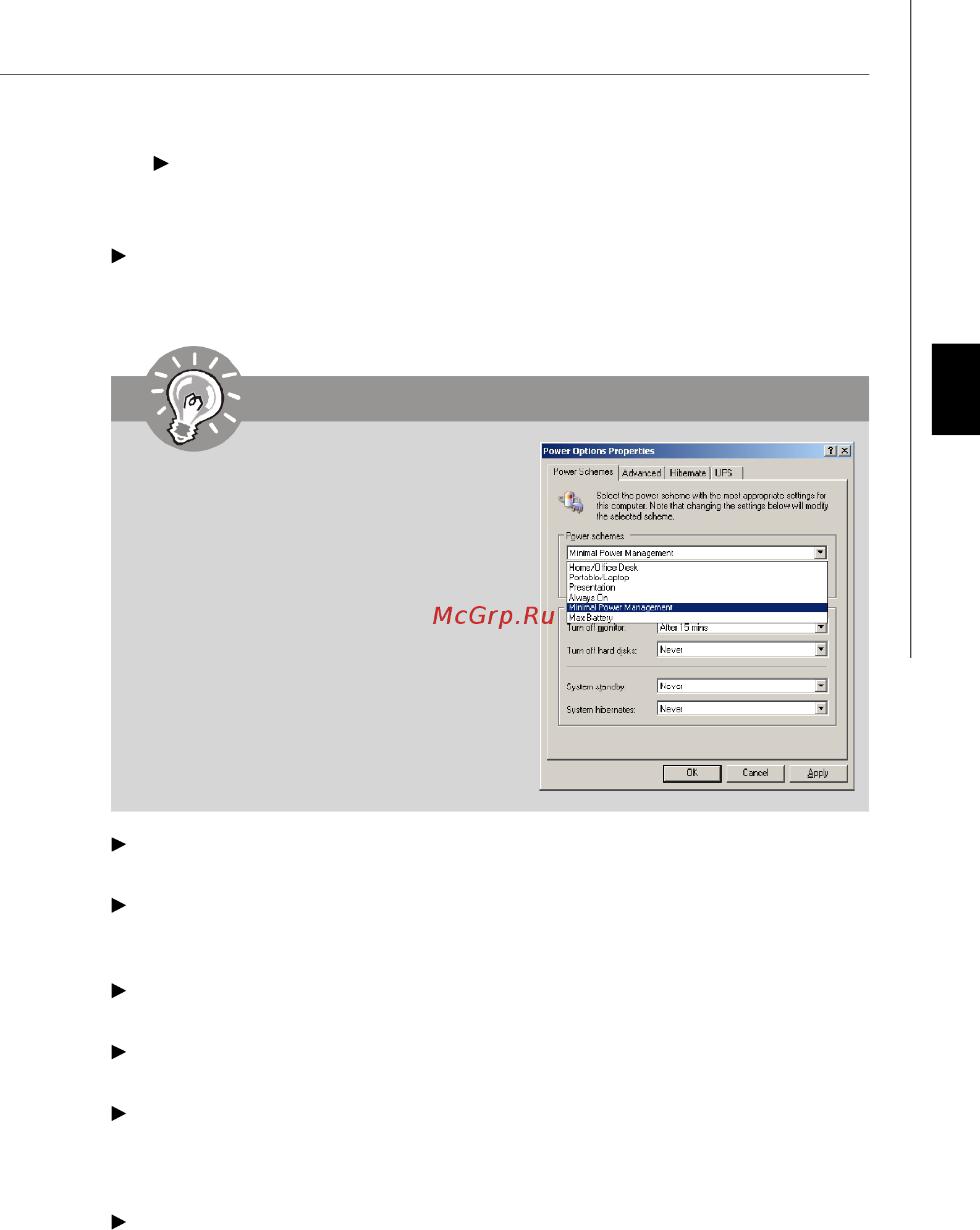

Wichtig
Für eine einwandfreie Funktion von
Cool’n’Quiet muss folgende
Vorgehensweise unbedingt
sichergestellt werden:
1.BIOS Setup ausführen und wählen Cell
Menu aus. Unter Cell Menu setzen Sie
AMD Cool’n’Quiet auf [Enabled].
2. Öffnen Sie Windows und wählen Sie
[Start]-> [Einstellungen]->
[Systemsteuerung]->[Energieoptionen].
Gehen Sie zu Eigenschaften von
Energieoptionen und wählen Sie
Minimaler Energieverbrauch unter
Energieschemas.
