De-22
MS-7577 Mainboard

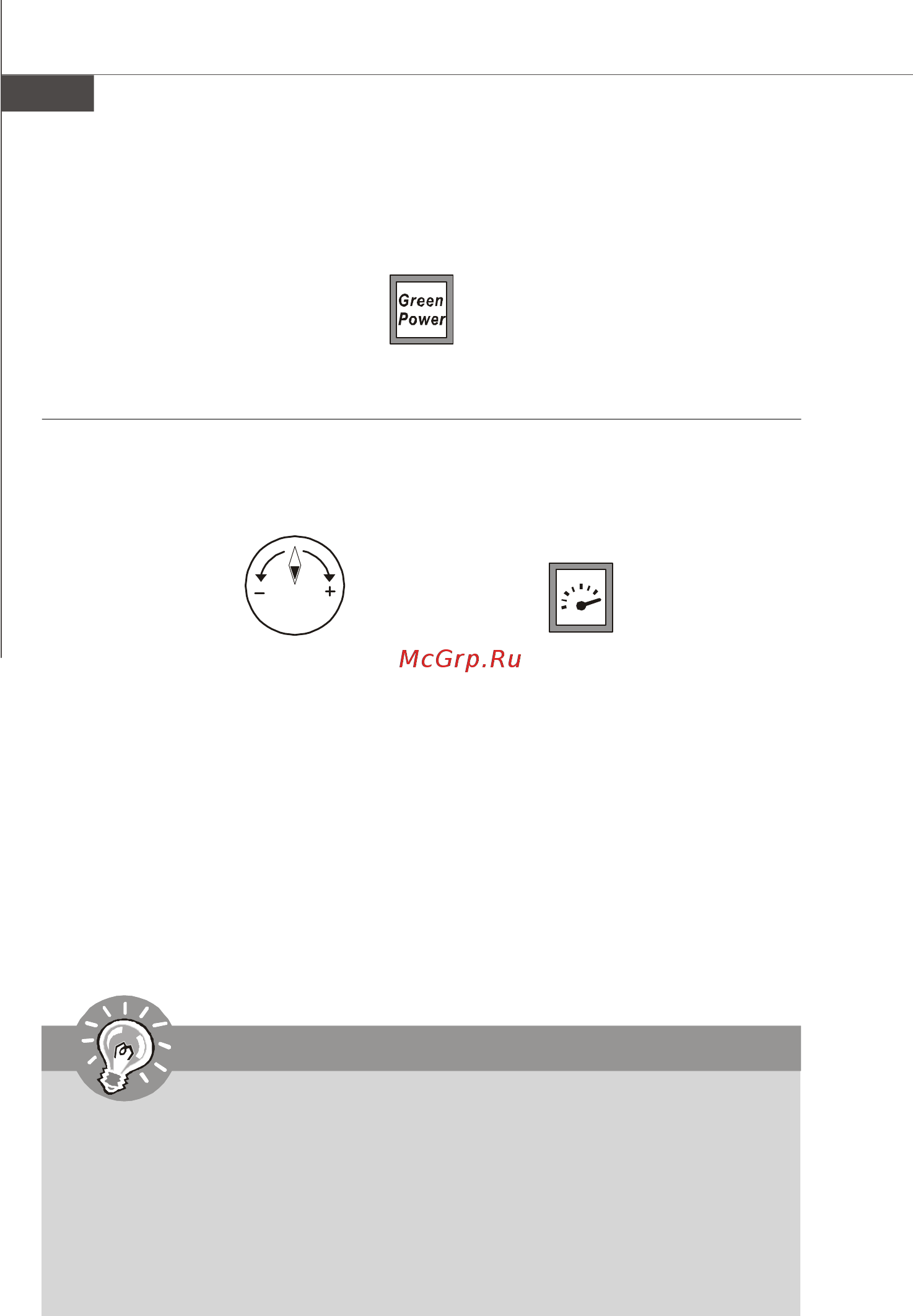

OC Dial Taste und OC Dial Knopf: OC GEAR & OC DRIVE
Diese Taste und dieser Knopf können das FSB stellen.
OC Dial Knopf: OC DRIVE OC Dial Taste: OC GEAR
GreenPower Taste: Green Power
Diese Taste kann die GreenPower-Funktion des System schalten. Wenn Sie die Taste
drücken, schält das System das GreenPower zwischen deaktivierter Modus und
automatischer Modus.
Wichtig
1.Vor Ihnen verwenden Sie OC Dial-Funktion zum Übertaktung das System.
Um die Erfolgrate zu erhöhen, sollten Sie die Spannung im BIOS richtig
einstellen.
2.Nach jeder der Abgleich, sollte diese Eigenschaft geschlossen werden.
Andernfalls würde es die System Leistung beeinflussen. Folglich wenn
Sie der Abgleich durchführen, überprüfen Sie, ob OC Dial LED
eingeschaltet oder aus ist. Wenn OC Dial LED noch beleuchtet wird,
drücken Sie die Taste und überprüfen Sie dann wieder.
Hier können Sie den FSB Takt unter den Betriebssystemen jederzeit ändern. Sie
brauchen nicht Software oder Neuladen anzubringen. Bitte folgen Sie den unten
Schritten, um die Frenquenz des FSB zuzunahemen oder abzunahemn.
1.Drücken Sie die OC Dial-Taste, um der Abgleich zu starten. Der OC Dial LED
beleuchtet, um gegenwärtigen Betrieb anzuzeigen.
2.Drehen Sie den OC Dial-Knopf rechts/nach links zum niedrigen Taktgeber der
Zunahme/der Abnahme. Sie können den Wert des OC Dial-Schrittes im BIOS
einstellen.
3.Drücken Sie die OC Dial-Taste wieder; um der Abgleich abzusolvieren. Die OC Dial
LED stellt automatisch ab.
