Ru-32
MS-7577 Системная плата
Standard CMOS Features(Стандартные функции CMOS)
Это меню позволяет установить основные параметры конфигурации системы
(дату, время и т.п.)
Advanced BIOS Features (Дополнительные функции BIOS)
Это меню используется для настройки специальных функций BIOS.
Integrated Peripherals (Встроенные периферийные устройста)
Это меню используется для настройки параметров встроенных периферийных
устройств.
Power Management Setup (Настройка управления питанием)
Это меню позволяет задать параметры управления питанием системы.
H/W Monitor (Монитор аппаратной части)
Этот пункт отображает состояние аппаратной части ПК.
Green Power
Это меню используется для установки режима питания.
BIOS Setting Password (Пароль доступа к настройкам BIOS)
Это меню используется, чтобы задать пароль.
Cell Menu (Меню для разгона)
Это меню позволяет управлять тактовыми частотами и напряжениями при
разгоне системы.
User Settings (Установка пользователя)
Используется для сохранения/ загрузки настроек в/ из CMOS памяти BIOS.
M-Flash
Используется для чтения/ прошивки BIOS с внешнего накопителя (только FAT/
FAT32).
Load Fail-Safe Defaults
Это меню используется для загрузки значений BIOS, установленных
производителем для стабильной работы системы.
Load Optimized Defaults (Установить оптимальные настройки)
Это меню используется для установки настроек изготовителя для оптимальной
производительности системной платы.
Save & Exit Setup (Выход с сохранением настроек)
Запись изменений в CMOS и выход из режима настройки.
Exit Without Saving (Выход без сохранения)
Отмена всех изменений из режима настройки.

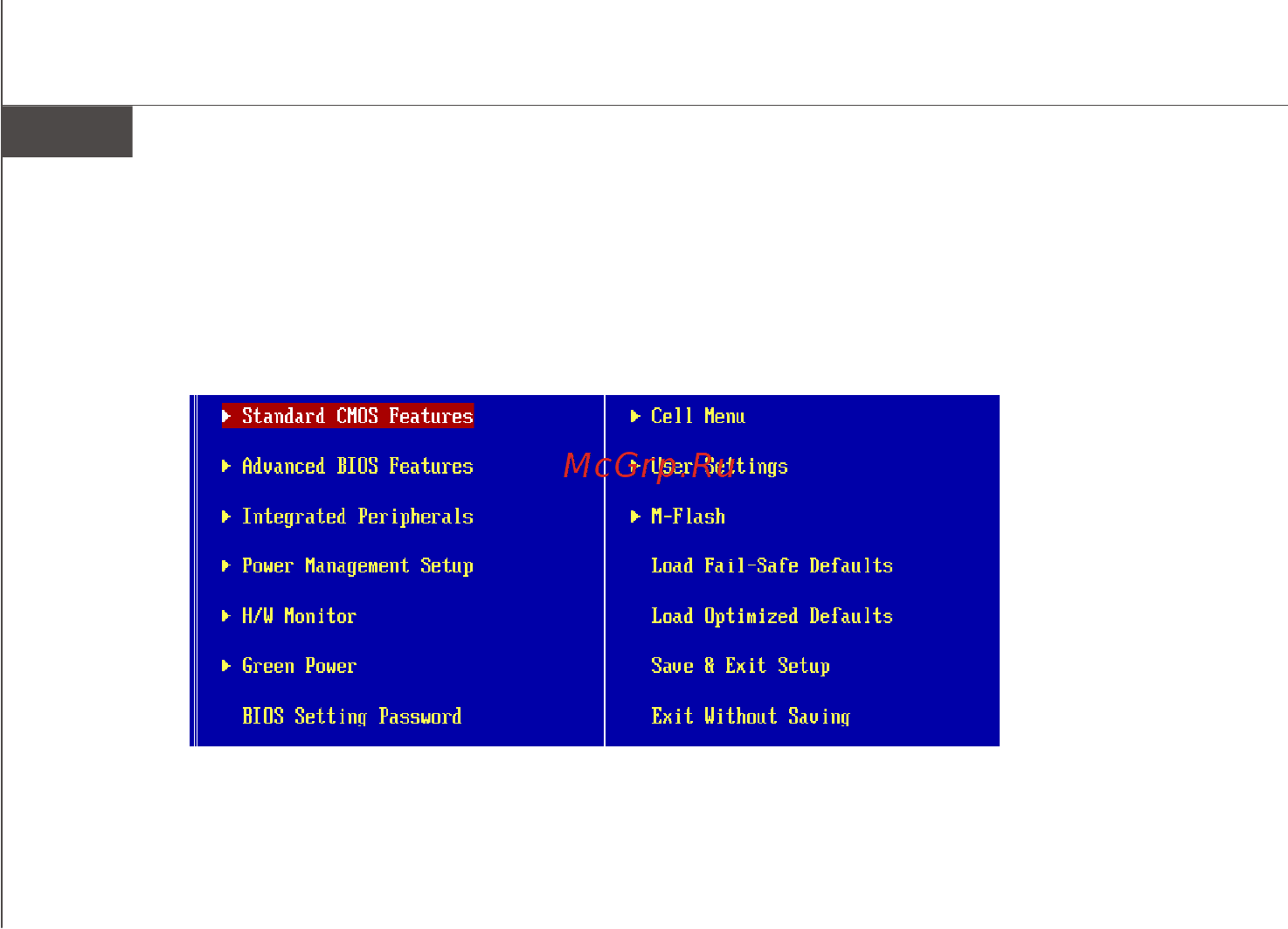

The Main Menu (Главное меню)
При входе в режим настройки BIOS на экране отображается Главное меню.
Главное меню позволяет выбрать десять функций настройки и имеет два
варианта выхода. Для перемещения по пунктам используются клавиши со
стрелками и <Enter> для подтверждения или входа в подменю.
