УСТАНОВКА И ВНУТРЕННИЕ ПОДКЛЮЧЕНИЯ

Заземление

Трансивер FT-2000, как и все устройства КВ радиосвязи, нуждается в эффективном заземлении в целях

достижения максимальной электробезопасности и наилучшей эффективности радиосвязи. Хорошее

заземление может вносить свой вклад в эффективность работы радиостанции во многих случаях:

o Оно может свести к минимуму возможность поражения оператора электрическим током.

o Оно может свести к минимуму ВЧ токи, циркулирующие в обмотке коаксиального кабеля и в шасси

трансивера. Такие токи могут вызвать излучения, которые создают помехи работе бытовой техники или

лабораторному испытательному оборудованию.

o Оно может свести к минимуму возможность неправильной работы трансивера/принадлежностей,

вызванной обратной связью по ВЧ и/или неправильными потоками тока, проходящего через логические

устройства.

Эффективная система заземления может быть исполнена в нескольких видах; более подробно это

обсуждается в соответствующих изданиях, посвященных созданию ВЧ устройств. Информация,

приведенная ниже, может использоваться только в качестве общего правила.

Обычно заземление состоит из одного или более стальных, покрытых медью, штырей, направленных в

землю. Если используется несколько штырей заземления, они должны быть расположены в виде буквы V, и

сведены вместе в вершину в точке, наиболее близкой к радиостанции. Для подключения к штырям

заземления используйте толстый кабель в оплетке (например, снятую оплетку кабеля RG-213) и крепкие

кабельные зажимы. Защитите соединения от воздействия погодных условий, чтобы заземление работало

долгие годы. Для подключения к шине заземления радиостанции также используйте толстый кабель в

оплетке (описано ниже).

В помещении радиостанции следует установить шину заземления, состоящую из медной трубки диаметром,

по крайней мере, 25 мм (1”). Альтернативное заземление радиостанции может состоять из широкой медной

пластины (идеальный вариант – материал для печатной платы), прикрепленной к днищу крышки рабочего

стола. Заземления отдельных приборов и устройств, таких как трансиверы, блоки питания, устройства

обмена данными (TNC и др.) должны подключаться непосредственно к шине заземления с помощью

толстого кабеля в оплетке.

Не подключайте заземление последовательно, от одного электрического устройства к другому, а затем к

шине заземления. Эта так называемая «гирляндная» система заземления может свести на нет любую

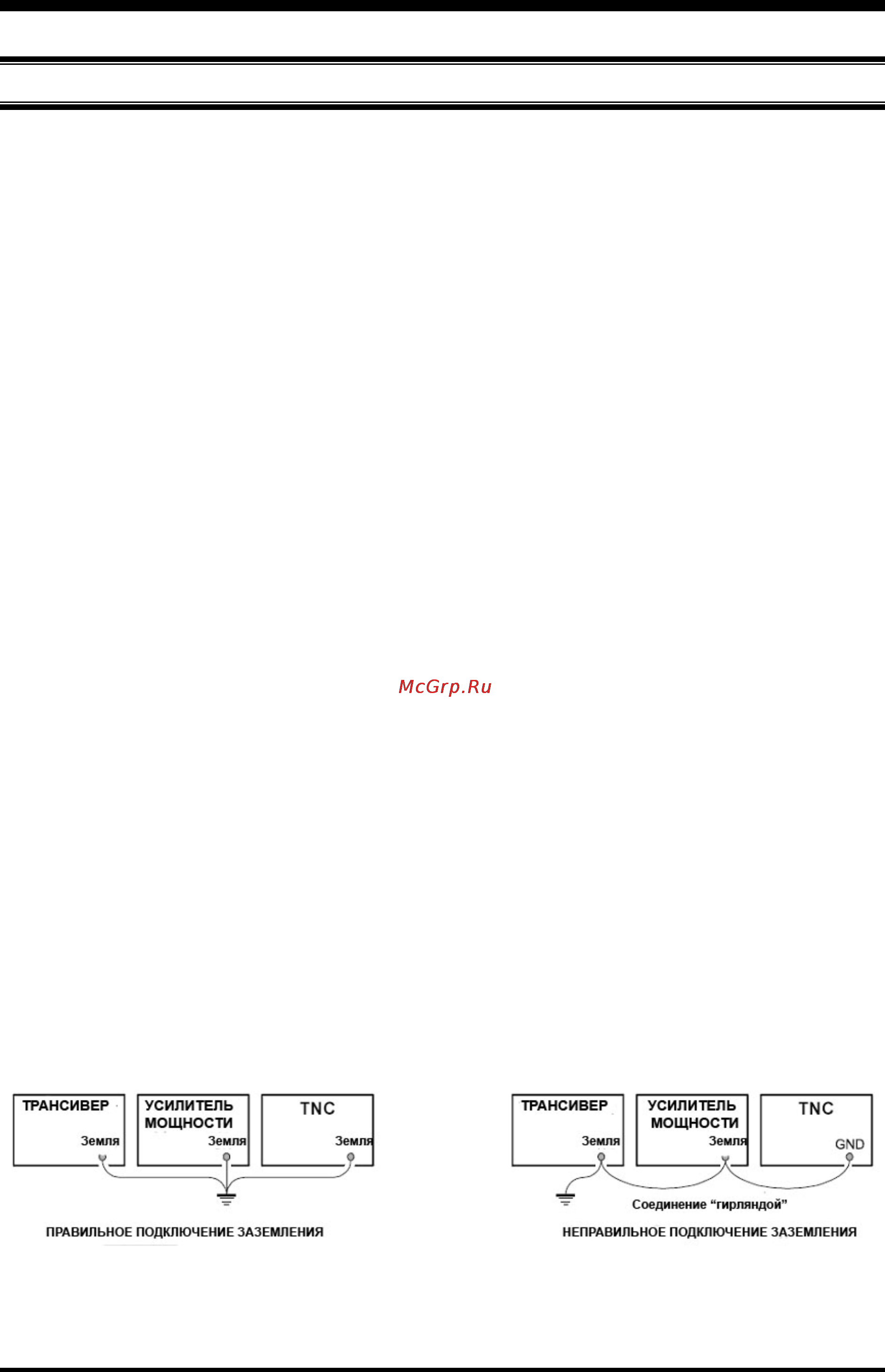

попытку эффективного заземления. Примеры правильного подключения заземления приведены на рисунке

ниже.

Регулярно осматривайте заземление, - как внутри помещения радиостанции, так и снаружи, - чтобы

обеспечить максимальный уровень эффективности работы станции и безопасность.

Кроме тщательного выполнения вышеперечисленных мер, учтите, что для создания электрического

заземления никогда нельзя использовать бытовые или промышленные трубопроводы. Трубы с холодной

водой в некоторых случаях могут помочь в устройстве заземления, но газовые трубы, являющиеся

потенциальным источником взрыва, никогда не должны использоваться в этих целях.
