УСТАНОВКА И ВНУТРЕННИЕ ПОДКЛЮЧЕНИЯ

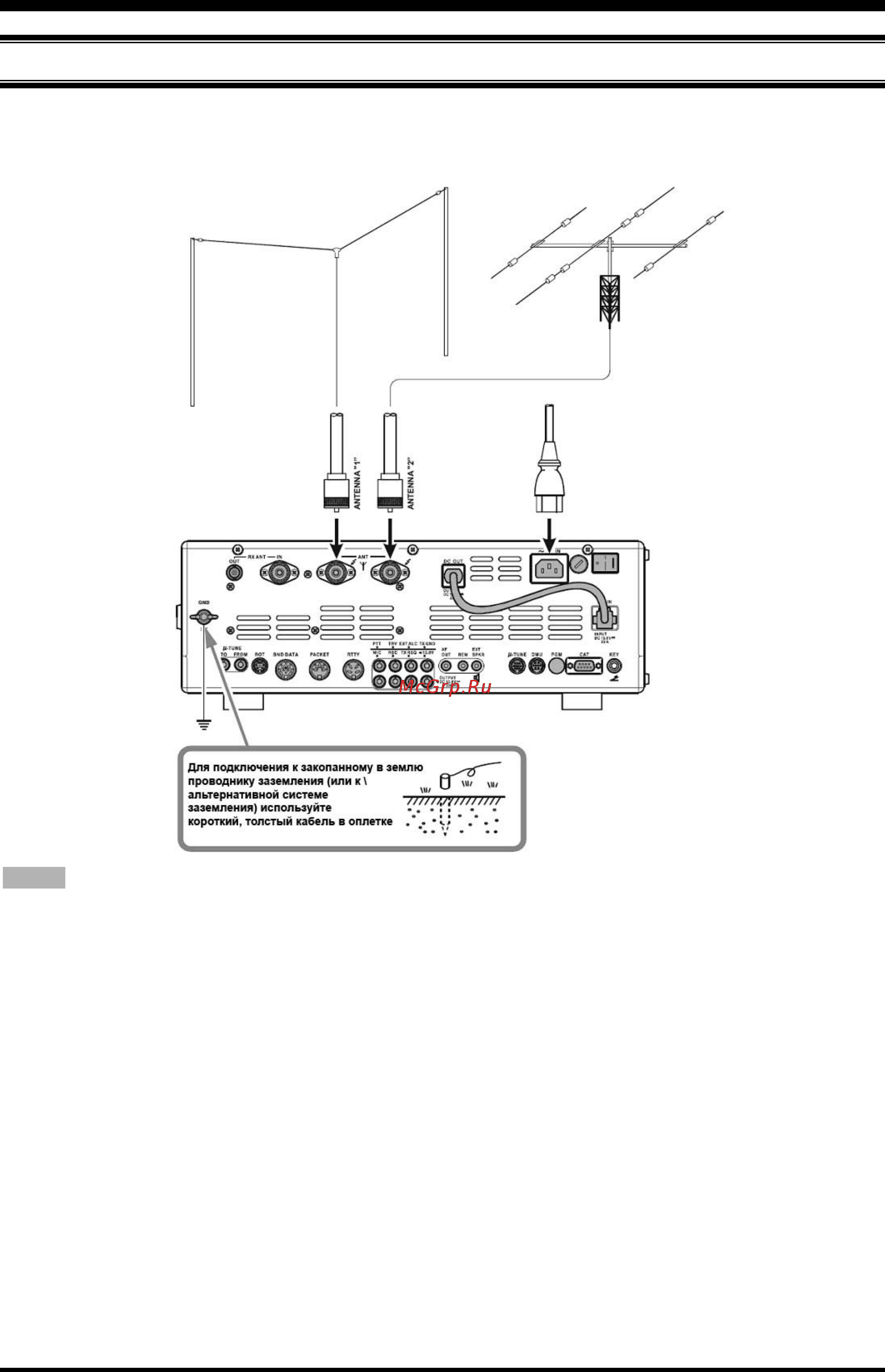

Подключение антенного кабеля и кабеля питания
Для правильного подключения коаксиальных антенных кабелей, а также кабеля питающего напряжения
следуйте указаниям, приведенным на рисунке.
Стр.10 FT-2000 Руководство по эксплуатации
Перевод UA2FM - 2007
С
С
о
о
в
в
е
е
т
т
:
:
o Не устанавливайте трансивер в местах, где на него воздействуют прямые солнечные лучи.
o Не устанавливайте трансивер в пыльных помещениях и/или помещениях с высоким уровнем
влажности.
o Обеспечьте достаточный уровень циркуляции воздуха вокруг трансивера, чтобы предотвратить его
нагревание и возможное снижение рабочих характеристик вследствие сильного нагрева.
o Не устанавливайте трансивер на механические неустойчивые поверхности, либо там, где другие
предметы могут упасть на трансивер.
o Для уменьшения возможности создания помех домашней бытовой технике предпримите все меры,
включая разделение телевизионной и FM-радио антенн от передающих радиолюбительских антенн на
возможное наибольшее расстояние. Прокладывайте передающие коаксиальные кабели раздельно от
кабелей, подключающихся к бытовым устройствам.
o Убедитесь в том, что кабель питающего напряжения не натянут чрезмерно и не согнут, что может
привести к неисправности кабеля, либо к случайному его отключению от разъема питания на задней
панели.
o Будьте абсолютно уверены в том, что ваши передающие антенны установлены таким образом, что они
случайно не соприкасаются с телевизионными/FM радио антеннами, а также с внешними
электрическими и телефонными проводами.
