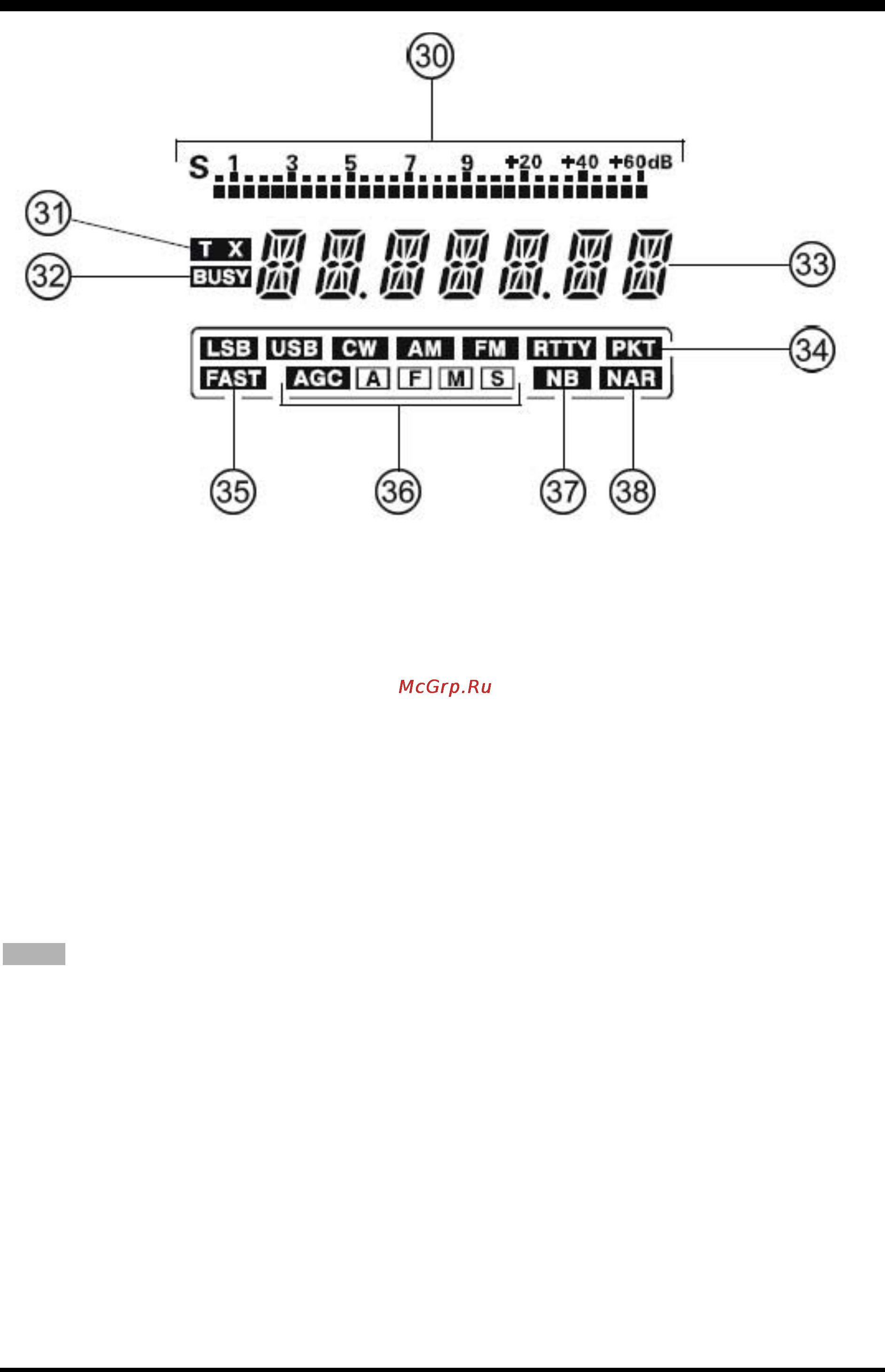

ИНДИКАЦИЯ НА ДИСПЛЕЕ (правая часть)
eb S-метр приемника вспомогательного VFO-B
Указывает уровень сигналов, принимаемых
приемником вспомогательного VFO-B.
ec ТХ
Данный индикатор появляется в режиме передачи на
частоте вспомогательного VFO-B.
ed BUSY
Данный индикатор появляется, если открыта цепь
ШПД приемника вспомогательного VFO-В. Если
индикатор не появляется, и кажется, что прием на
вспомогательном VFO-В по непонятной причине
пропадает, проверьте положение регулятора [SQL] и
поверните его полностью против часовой стрелки,
чтобы восстановить прием.
ee Дисплей частоты вспомогательного VFO-В
Это дисплей частоты вспомогательного VFO-В.
Совет:
o При установке меню на этом дисплее
появляется название пункта меню.
o При установке частоты CTCSS для работы в
режиме кодирования тона и ШПД текущие
параметры тона появятся на этом дисплее во
время установки.
o При включении CW тонального сигнала (Spot
Tone) на этом дисплее появится текущая
частота тона.
ef LSB, USB, CW, AM, FM, RTTY, PKT
Указывает выбранный режим излучения приемника
вспомогательного VFO-B.
eg FAST
Данный индикатор появляется, если клавишей [SUB
VFO-B] выбрана высокая скорость настройки
вспомогательного VFO-B.
eh AGC A, F, M, S
Указывает текущую выбранную задержку времени
АРУ приемника вспомогательного VFO-B.
А: авто; F: быстрая M: средняя S: медленная.
ei NB
Индикатор появляется при включении фильтра
подавления (импульсных) помех (малой
длительности) приемника вспомогательного VFO-В.
Индикатор будет мигать в течение трех секунд,
затем появится на дисплее постоянно, если
включится фильтр подавления (импульсных) помех
(большей длительности) приемника
вспомогательного VFO-В.
ej NAR
Индикатор появляется при выборе опционального
узкого фильтра приемника вспомогательного VFO-
B.
Стр.30 FT-2000 Руководство по эксплуатации
Перевод UA2FM - 2007
