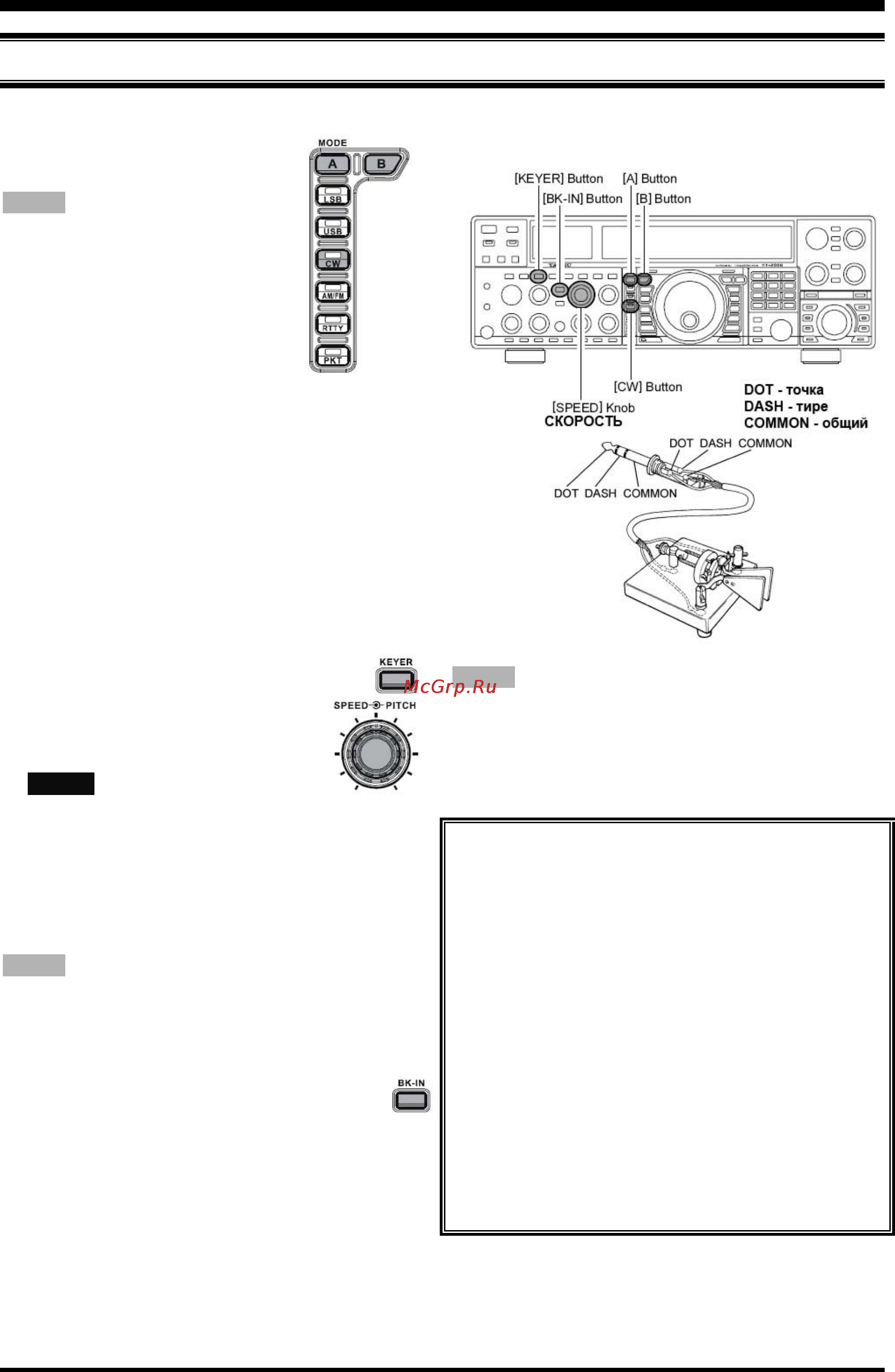

РАБОТА В РЕЖИМЕ CW
Работа на встроенном электронном ключе
Подключите провод манипулятор к разъему KEY на передней панели.
Совет:
Если вы уменьшили мощность регулятором [RF
PWR], показания ALC вырастут; это обычное
явление, и никакой неисправности здесь нет (так
как возросшее напряжение ALC используется для
снижения мощности).
1. Для включения режима CW
нажмите клавишу [CW].
Совет:
o Режим излучения выбирается
клавишами [MODE] слева от
основной ручки настройки, а VFO, к
которому этот выбор относится,
устанавливается клавишами [A] или
[B] над клавишами [MODE].
Обычно индикатор клавиши [A]
горит красный цветом, обозначая
установку основного VFO-A.
Аналогично нажатие клавиши [B] вызовет мигание его
оранжевого индикатора в течение 5 секунд, обозначая
установку вспомогательного VFO-B. Поэтому вначале
нажмите клавишу [A] или [B], чтобы выбрать нужный
VFO, а затем нажмите клавишу [CW], чтобы выбрать
режим CW.
o Если вы нажмете клавишу [CW] еще один раз
после первоначальной установки режима CW,
включится режим “реверсивного CW” (CW
Reverse) (стр.82), в котором используется
противоположная боковая полоса по сравнению с
“обычной” боковой полосой. Индикатор CW будет
мигать в течение трех секунд, если выбран
реверсивный CW режим.
2. Установите частоту основной
ручкой настройки.
3. Нажмите клавишу [KEYER]. На
дисплее появится иконка
"KEYER", подтверждая
включение встроенного
электронного ключа.
4. Вращайте регулятор скорости [SPEED] для
установки скорости передачи (4 - 6 слов в минуту,
- прибл.20 – 300 знаков в минуту). Вращение
регулятора [SPEED] по часовой стрелке
увеличивает скорость передачи.
Совет:
o Можете проверить скорость при вращении
регулятора [SPEED]. Скорость передачи показана
на индикаторе частоты вспомогательного VFO-B.
o При нажатии точки, либо тире манипулятора
трансмиттер автоматически включается на
передачу.
5. Если вы нажали клавишу [BK-IN],
включится режим полудуплекса (рассмотренный
выше).
6. Теперь можно начинать работу в режиме CW с
помощью манипулятора.
Режим полного QSK
При поставке с завода трансивер FT-2000
конфигурируется для работы в режиме
полудувлекса. Однако в пункте меню “058 A1A BK-IN”
можно изменить этот режим на полный дуплекс
(QSK), при котором переключение с передачи на
прием и обратно происходит настолько быстро, что
можно слышать принимаемые сигналы в паузах
между передаваемыми точками и тире.
1. Клавишей [MENU] войдите в меню.
2. Основной ручкой настройки выберите пункт
меню “058 A1A BK-IN”.
3. Вращайте ручку настройки вспомогательного
VFO [SUB VFO-B], чтобы установить параметр
этого пункта меню в значение “FuLL”.
4. Нажмите и удерживайте клавишу [MENU] в
течение двух секунд, чтобы сохранить новый
параметр и вернуться в обычный режим работы.
FT-2000 Руководство по эксплуатации Стр.79
Перевод UA2FM - 2007
