ПОДАВЛЕНИЕ ПОМЕХ: сигналы, находящиеся в 3 КГц от частоты приема

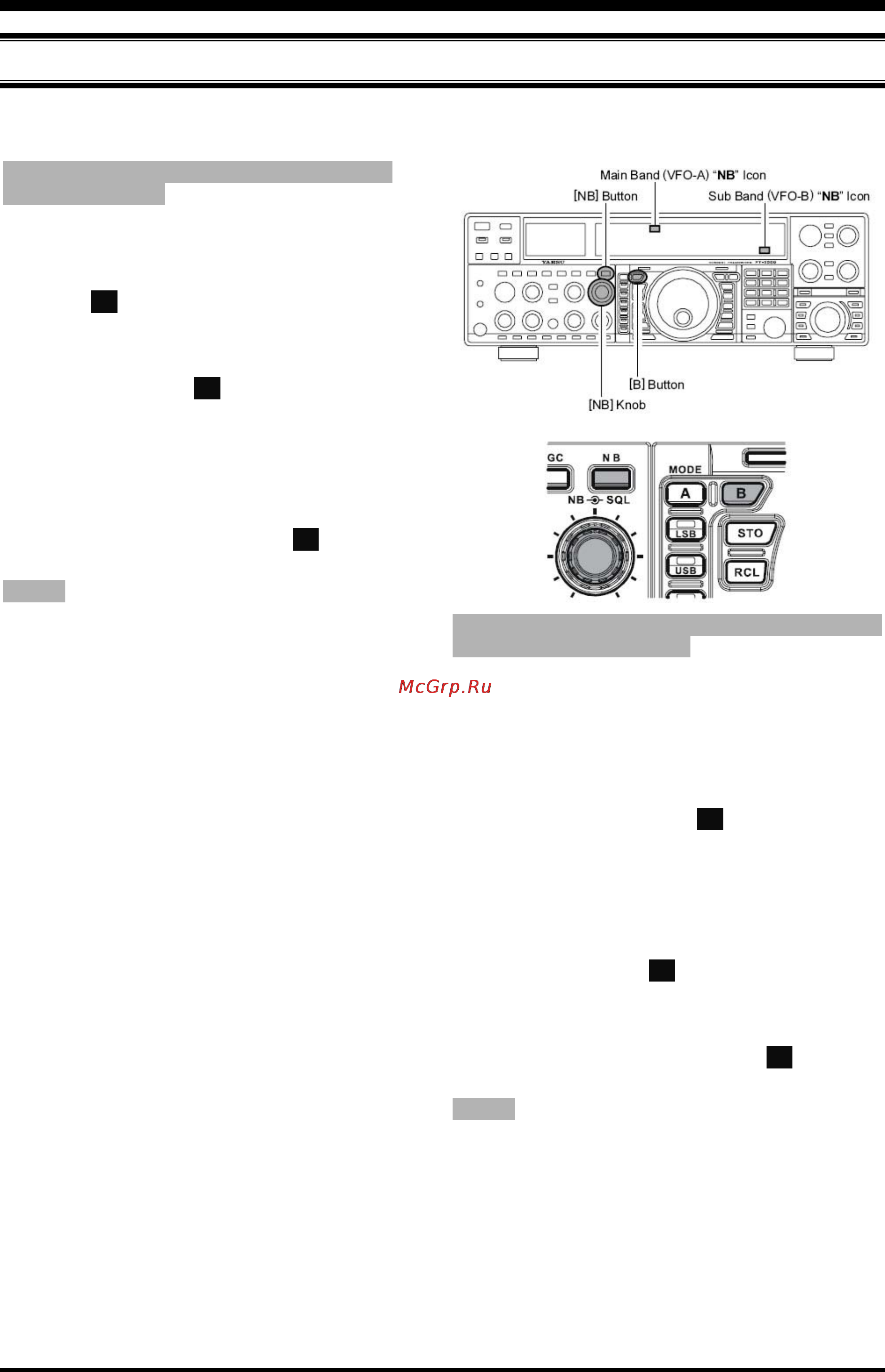

Работа ПЧ подавителя шумов (NB)
В трансивере FT-2000 имеется эффективный ПЧ подавитель шумов (Noise Blanker – NB), который
значительно уменьшает помехи, вызванные системами зажигания автомобилей.
Работа подавителя шумов NB приемника
основного VFO-A
1. Нажмите кратковременно клавишу [NB], чтобы
уменьшить импульсные помехи от устройств
переключения, от систем зажигания автомобилей
и от линий электропередач. На дисплее появится
иконка "NB", подтверждающая включение узкого
фильтра NB. Нажмите и удерживайте клавишу
[NB] в течение двух секунд, чтобы уменьшить
импульсные помехи с большей длительностью
импульсов. Иконка "NB" будет мигать в течение
пяти секунд, а затем включится постоянно,
подтверждая включение широкого фильтра NB.
2. Установите регулятор [NB] в точке, где помеха
максимально уменьшается, или подавляется
совсем.
3. Для выключения фильтра NB вновь нажмите
клавишу [NB]. Иконка "NB" погаснет,
подтверждая выключение подавителя шумов NB.
Совет:
o Если включен автоматический режим работы
руфинг-фильтра, включение NB автоматически
переключит руфинг-фильтр в полосу 15 КГц.
Можно изменить полосу руфинг-фильтра
наиболее узкую, хотя при этом работа NB будет в
какой-то мере затруднена.
o Если вы изменили уровень NB на приемнике
основного VFO-A, уровень NB приемника
вспомогательного VFO-B автоматически
установится таким же при включении NB (VFO-
B).
Работа подавителя шумов NB приемника
вспомогательного VFO-В
1. Нажмите клавишу [B].
2. В течение пяти секунд после нажатия клавиши
[B] (пока мигает встроенный оранжевый
индикатор) кратковременно нажмите клавишу
[NB], чтобы уменьшить импульсные помехи от
устройств переключения, от систем зажигания
автомобилей и от линий электропередач. На
дисплее появится иконка "NB", подтверждающая
включение узкого фильтра NB.
3. В течение пяти секунд после нажатия клавиши
[B] (пока мигает встроенный оранжевый
индикатор) нажмите и удерживайте клавишу
[NB] в течение двух секунд, чтобы уменьшить
импульсные помехи с большей длительностью
импульсов. Иконка "NB" будет мигать в течение
пяти секунд, а затем включится постоянно,
подтверждая включение широкого фильтра NB.
4. Для выключения фильтра NB нажмите клавишу
[B], затем клавишу [NB]. Иконка "NB" погаснет,
подтверждая выключение подавителя шумов NB.
Совет:
Если вы изменили уровень NB на приемнике
вспомогательного VFO-В, уровень NB приемника
основного VFO-А автоматически установится таким
же при включении NB (VFO-А).
FT-2000 Руководство по эксплуатации Стр.61
Перевод UA2FM - 2007
