Yaesu FT-2000 [16/131] Подключение других усилителей мощности
![Yaesu FT-2000 [16/131] Подключение других усилителей мощности](/views2/1034053/page16/bg10.png)
СХЕМЫ ОБОЗНАЧЕНИЙ КОНТАКТОВ ШТЕКЕРОВ/РАЗЪЕМОВ

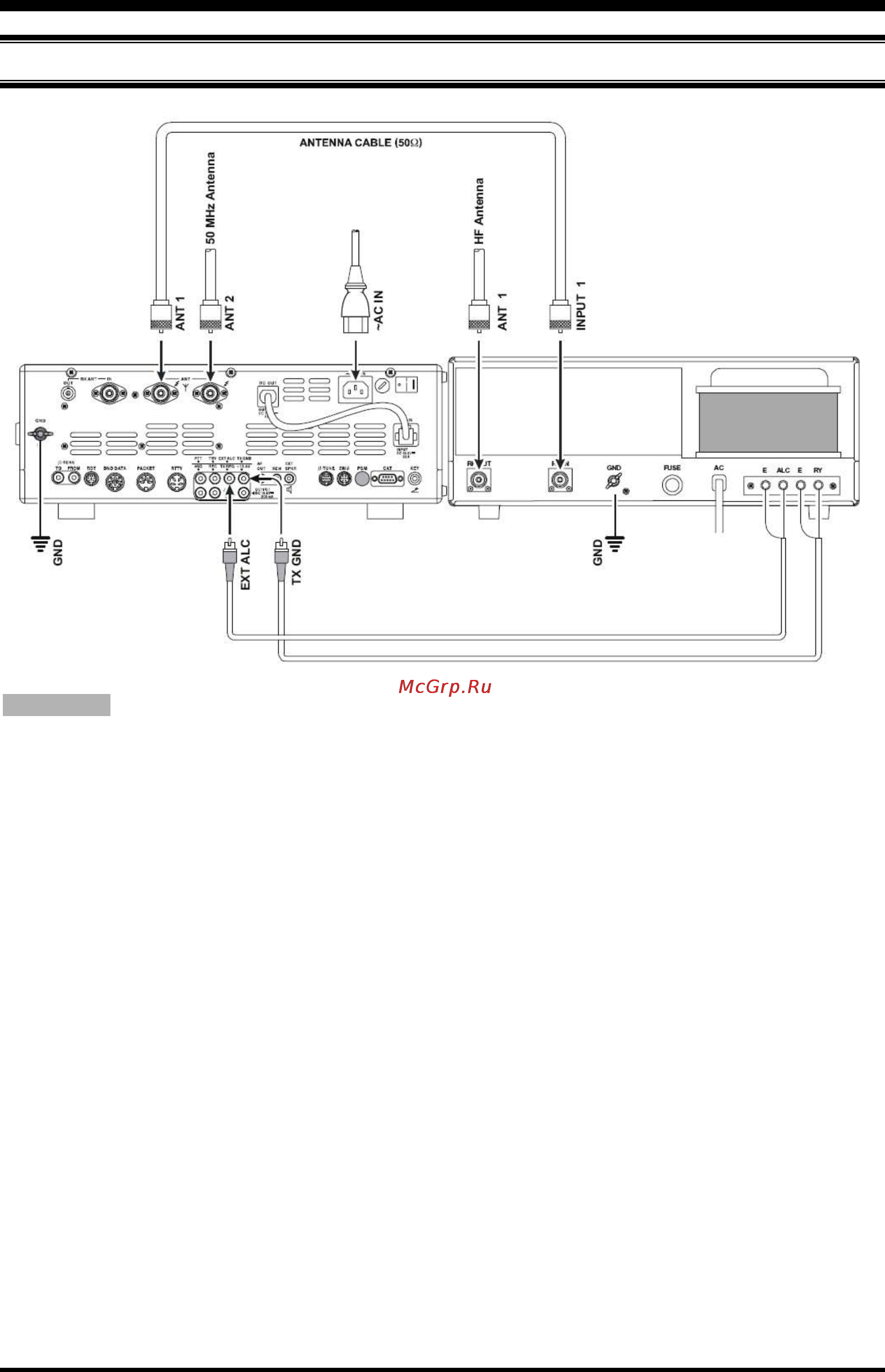

Подключение других усилителей мощности
Стр.14 FT-2000 Руководство по эксплуатации
Перевод UA2FM - 2007
З
З
а
а
м
м
е
е
ч
ч
а
а
н
н
и
и
е
е
:
:
o Переключение усилителя мощности с приема на
передачу управляется цепями переключения в
трансивере. Цепь переключения трансивера FT-
2000 может переключать переменное
напряжение 100 В при токах до 300 мА, или
постоянные напряжения 60 В при токе 200 мА
или 30 В при токе 1 А.Для включения реле
переключения зайдите в пункт меню "144 tGEn
ETX-GND"; установите этот пункт в значение
"EnA (Enable)", чтобы активировать
переключающее реле усилителя.
o Уровень напряжения ALC для трансивера FT-
2000 должен находиться в пределах от 0 до -4 В.
o Усилители, в которых напряжение ALC имеет
другое значение, не будут корректно работать с
трансивером FT-2000. В этом случае их цепи
ALC не следует подключать к трансиверу.
