УЛУЧШЕНИЕ КАЧЕСТВА ИЗЛУЧАЕМОГО СИГНАЛА
Регулировка полосы излучаемого SSB сигнала
Ширина полосы излучаемого SSB сигнала по умолчанию установлена в значение 2,4 КГц. Такая полоса
обеспечивает точность воспроизведения одновременно с достаточной силой сигнала голоса; это типовое
значение полосы сигнала в течение десятилетий использования SSB радиосвязи. Однако ширина полосы
сигнала может изменяться оператором так, чтобы устанавливать различные уровни точности
воспроизведения речи или силы голоса в соответствии с вашими предпочтениями.

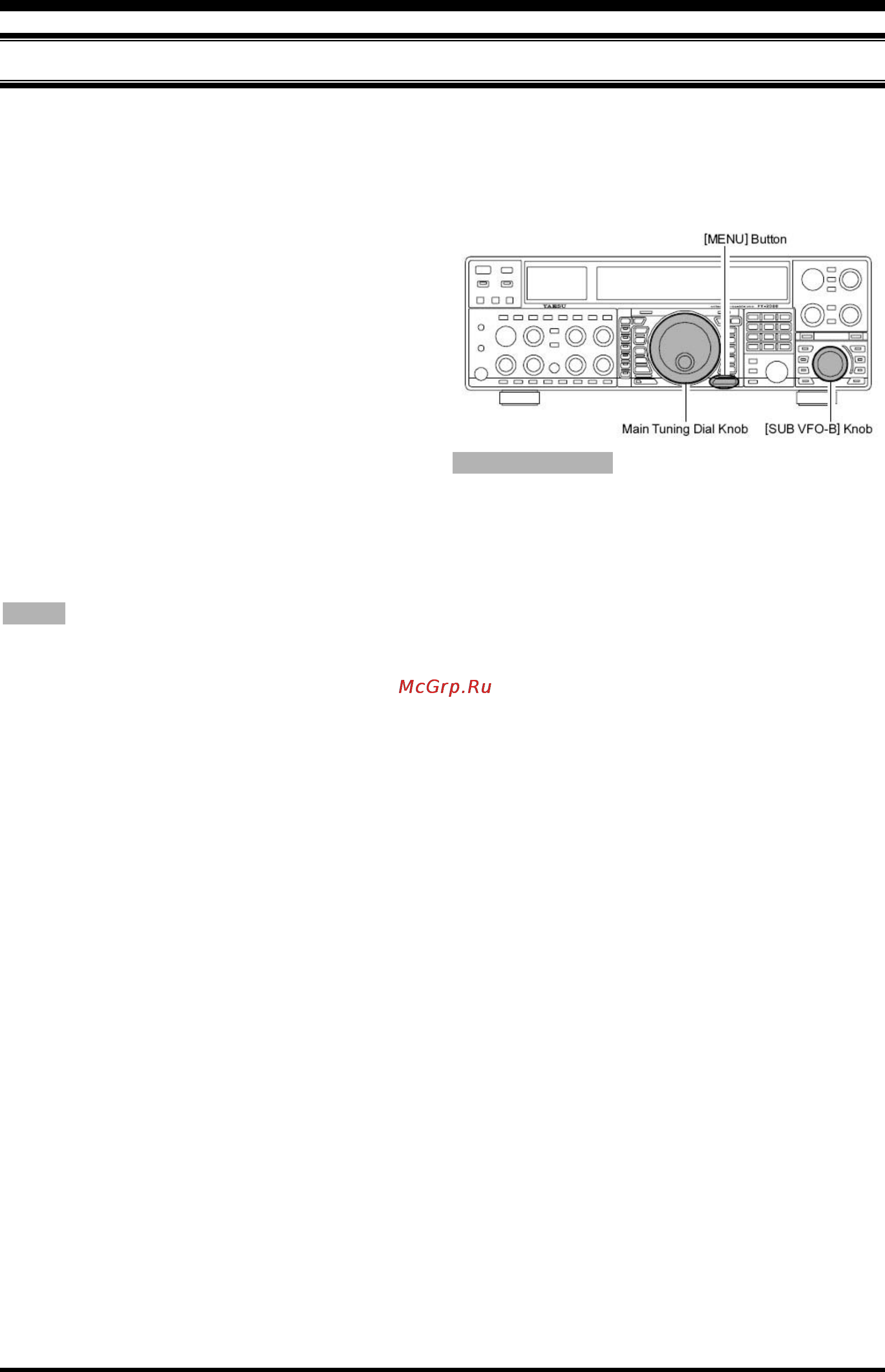

Как регулировать полосу излучаемого SSB сигнала:
1. Нажмите клавишу [MENU], чтобы войти в меню.
2. Вращайте основную ручку настройки, чтобы
выбрать пункт меню “082 A3J TX BPF”.
3. Вращайте ручку настройки [SUB VFO-B], чтобы
установить необходимую ширину полосы сигнала.
Можно выбрать значения: 3000/50-3000/100-
2900/200-2800/300-2700/400-2600 и по умолчанию
300-2700 Гц. Более широкая полоса имеет большую
точность воспроизведения сигнала, в то время как
в более узкой полосе допустимая выходная
мощность “компрессируется” в меньшем спектре,
что приводит к росту “голосовой мощности” для
работы в DX пайлапах.
4. Нажмите и удерживайте клавишу [MENU] в
течение двух секунд, чтобы сохранить новый
параметр и вернуться в обычный режим работы.
Совет:
o Прослушивание сигнала передачи очень полезно
для наблюдения за результатами изменения
ширины полосы излучаемого сигнала. Нажмите
клавишу [MONI] и установите регулятор [MONI]
в удобное для прослушивания положение во время
передачи, - теперь вы можете слышать разницу в
качестве сигнала по мере регулировки.
o Если к трансиверу подключен опциональный
модуль управления данными DMU-2000, вы
можете наблюдать за результатами настройки
полосы сигнала в режиме просмотра формы
звукового сигнала Audio Scope (на странице
Oscilloscope).
Краткая справка:
o Большая точность воспроизведения связана с
более широкой полосой сигнала, такой сигнал
особенно приятен на низкочастотных диапазонах
при проведении длительных местных связей.
o Значение “3000”- это установка для сигнала с
высокой точностью воспроизведения, с полосой
излучаемого сигнала более 3 КГц. Выбор этого
значения в сочетании с разумной регулировкой
параметрического эквалайзера микрофона (см.
следующий раздел) может обеспечить по-
настоящему замечательную точность
воспроизведения и очень естественное звучание
голоса.
o При выборе более широкой полосы (особенно
“3000”) кажущаяся выходная мощность
трансивера может показаться немного меньшей.
Это происходит потому, что излучаемая
мощность распределяется в более широкой
полосе, а цепь определения уровня мощности не
компенсируют эффекта распределения мощности
по полосе (она откалибрована по умолчанию для
измерений в полосе излучения 2,4 КГц).
Стр.70 FT-2000 Руководство по эксплуатации
Перевод UA2FM - 2007
