СПОСОБЫ ПОДАВЛЕНИЯ ПОМЕХ: блок УВЧ
В трансивере FT-2000 имеется несравнимое множество функций улучшения чувствительности ВЧ приема.
Внимательно изучите приведенный ниже материал, чтобы полностью понять различные функции.
Использование VRF (переменного избирательного ВЧ фильтра)
VRF фильтр – высокоэффективный ВЧ преселектор с высоким значением добротности Q и малым
значением затуханий. VRF обеспечивает великолепное подавление внеполосных сигналов, и может
значительно улучшить прием в стесненных обстоятельствах, таких как при работе в соревнованиях или во
время DX-экспедиции. VRF фильтр трансивера FT-2000 настроена только на любительские диапазоны 1,8 –
28 МГц.

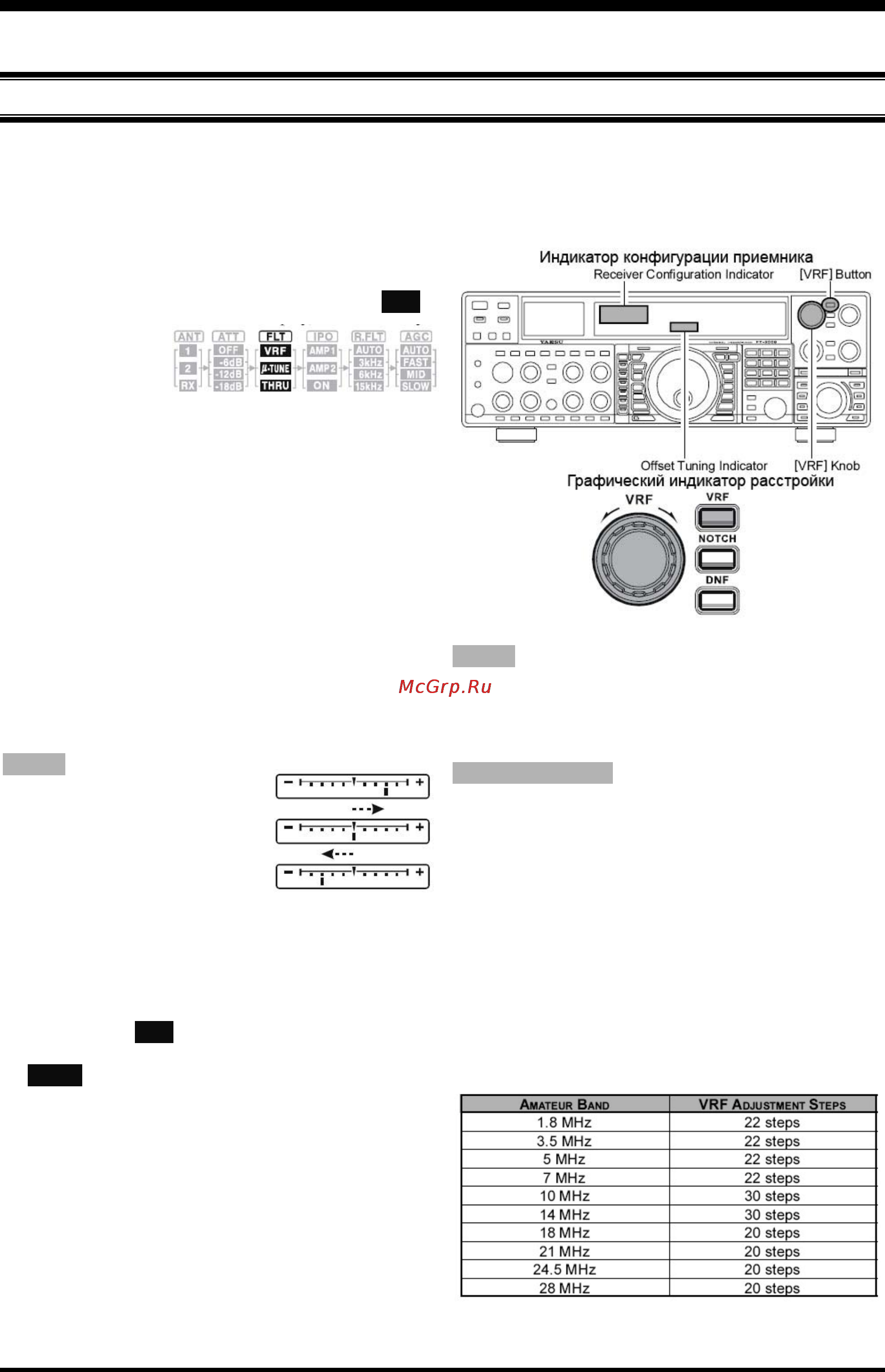

1. Нажмите кратковременно клавишу [VRF]. В
колонке FLT индикатора конфигурации
приемника на дисплее появится иконка "VRF",
фильтр VRF
включится, с
центром
настройки в
середине выбранного любительского диапазона.
2. Можете вращать регулятор [VRF], чтобы
отклонять положение полосы фильтра VRF
относительно своей рабочей частоты. Ввиду того,
что VRF фильтр имеет достаточно широкую
полосу (в то же время достаточно узкую по
сравнению с фиксированным полосовым
фильтром), вы можете не заметить существенной
разницы между шумами эфира и качеством
сигнала, если произвести небольшие регулировки.
Однако если проблемы с приемом возникли
вследствие помехи от сильного сигнала, вращение
регулятора [VRF] может помочь уменьшить
громкость мешающей станции, что позволяет
улучшить прием полезного сигнала, если
перегрузка вызвала ухудшение приема.
Совет:
o Можно наблюдать
относительное отклонение
полосы VRF фильтра по
графическому индикатору
расстройки во время
вращения регулятора [VRF].
o После перемещения полосы VRF фильтра
вручную, можно восстановить ее первоначальное
центральное положение, нажав и удерживая
клавишу [VRF] в течение двух секунд.
3. Для выключения VRF нажмите клавишу [VRF],
пока иконка "VRF" в колонке FLT конфигурации
приемника на дисплее не изменится на иконку
"THRU"; это подтвердит отключение VRF
фильтра из цепи входного принимаемого сигнала.
Совет:
VRF фильтр влияет на работу приемников как
основного VFO-A, так и вспомогательного VFO-B.
Рабочий статус VRF фильтра запоминается
независимо, для каждого уровня VFO.
Краткая справка:
В VRF фильтре применяются высокоэффективные
индуктивности и емкости, обеспечивающие
высокую добротность Q, что помогает достичь такой
полосы пропускания, которая на 20% - 30% лучше,
чем в обычных фиксированных полосовых
фильтрах. Как результат, достигается значительно
большее подавление “нежелательных” сигналов. На
каждом любительском диапазоне обеспечивается
следующее количество шагов настройки VRF для
тех случаев, если вам необходимо отклонить
частотную характеристику в определенном
направлении, чтобы еще больше улучшить
подавление помех. Однако фактическое “звучание”
принимаемого сигнала при этом не изменяется.
FT-2000 Руководство по эксплуатации Стр.53
Перевод UA2FM - 2007
