ПОДАВЛЕНИЕ ПОМЕХ: сигналы, находящиеся в 3 КГц от частоты приема
Работа ПЧ нотч- фильтра (режимы SSB/CW/RTTY/PKT/AM)
ПЧ нотч-фильтр – высокоэффективный фильтр, позволяющий вырезать импульсную помеху или другую
несущую внутри полосы пропускания приемника.
1. Нажмите клавишу [NOTCH]. Характеристики
нотч-фильтра появятся на дисплее, подтверждая
его включение.
2. Первоначально грубая настройка центральной
частоты нотч-фильтр устанавливается внешним
регулятором [COARSE]; затем точная настройка
частоты нотч-фильтра производится внутренним
регулятором [FINE].
3. Для выключения нотч-фильтра повторно нажмите
клавишу [NOTCH]. Отметки нотч-фильтра
выключатся, подтверждая его отключение.
Совет:
o Действие нотч-фильтра влияет на работу только
приемника основного VFO-A.
o Можно наблюдать пиковое значение
(максимальное нулевое) на NOTCH индикаторе на
дисплее.
o Ширина полосы нотч-фильтра устанавливается в
пункте меню “092 rdSP NOTCH W.”. Возможен выбор
значения “Wide” (широкая) и “Narrow” (узкая);
при установке параметра “Narrow” полезный
сигнал меньше искажается от применения нотч-
фильтра.
o Если к трансиверу подключен опциональный
модуль управления данными DMU-2000, эффект
действия нотч-фильтра можно наблюдать в
режиме просмотра формы сигнала Audio Scope (на
странице Oscilloscope). Более того, можно
использовать дисплей “Waterfall” (водопад) для
наблюдения за действием нотч-фильтра, который
появится в белой части цветного фонового
сектора. Скорость настройки ПЧ нотч-фильтра
достаточно мала при точной настройке
регулятором [FINE], поэтому настоятельно
рекомендуется использовать Waterfall дисплей для
правильной настройки.

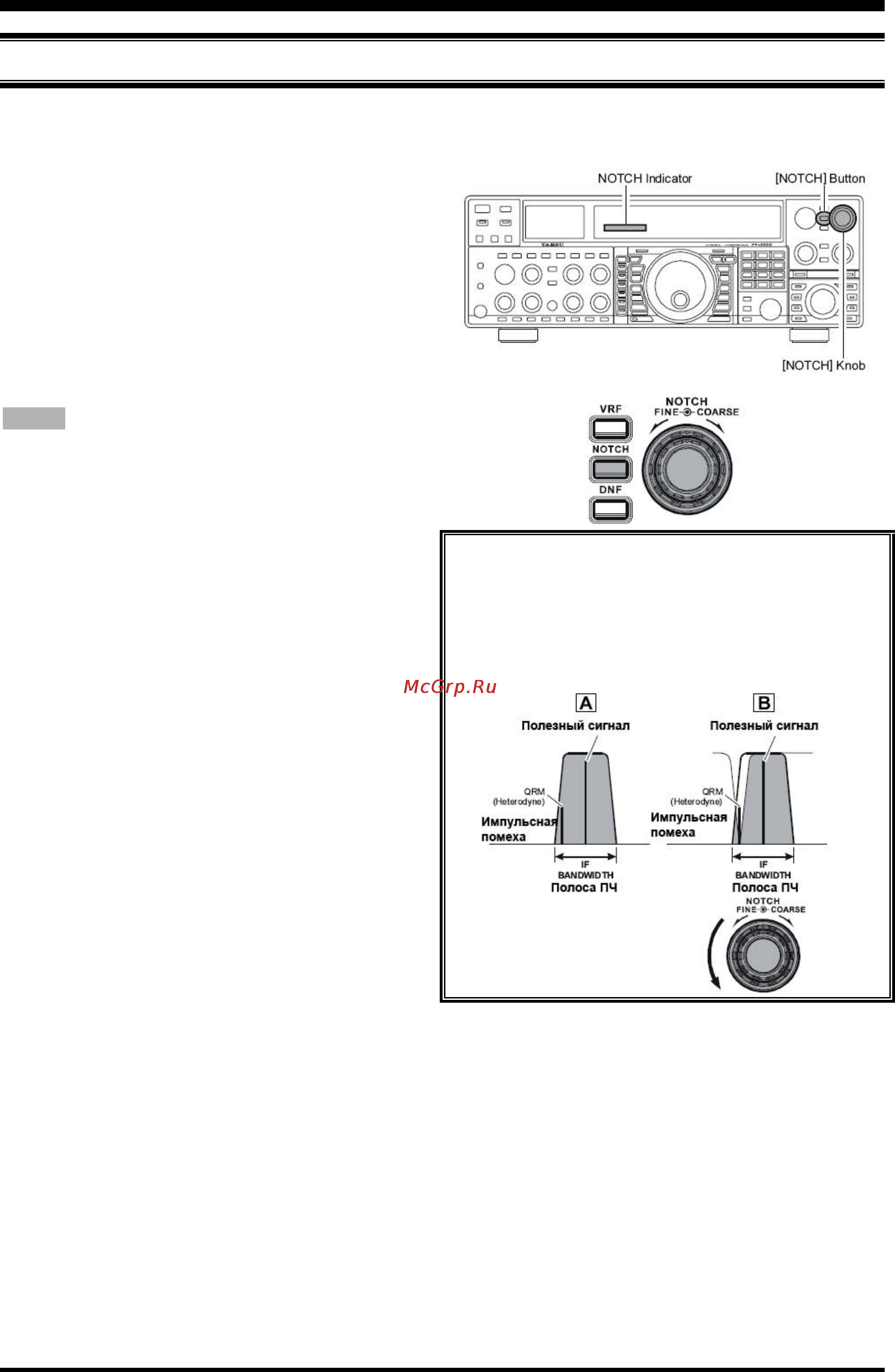

Эффективность действия ПЧ нотч-фильтра показана
на рисунке А, где представлен эффект вращения
регуляторов [NOTCH]. На рисунке В можно
наблюдать эффект вырезания с помощью нотч-
фильтра по мере вращения регуляторов [NOTCH]
для подавления помехи входному сигналу.
Стр.58 FT-2000 Руководство по эксплуатации
