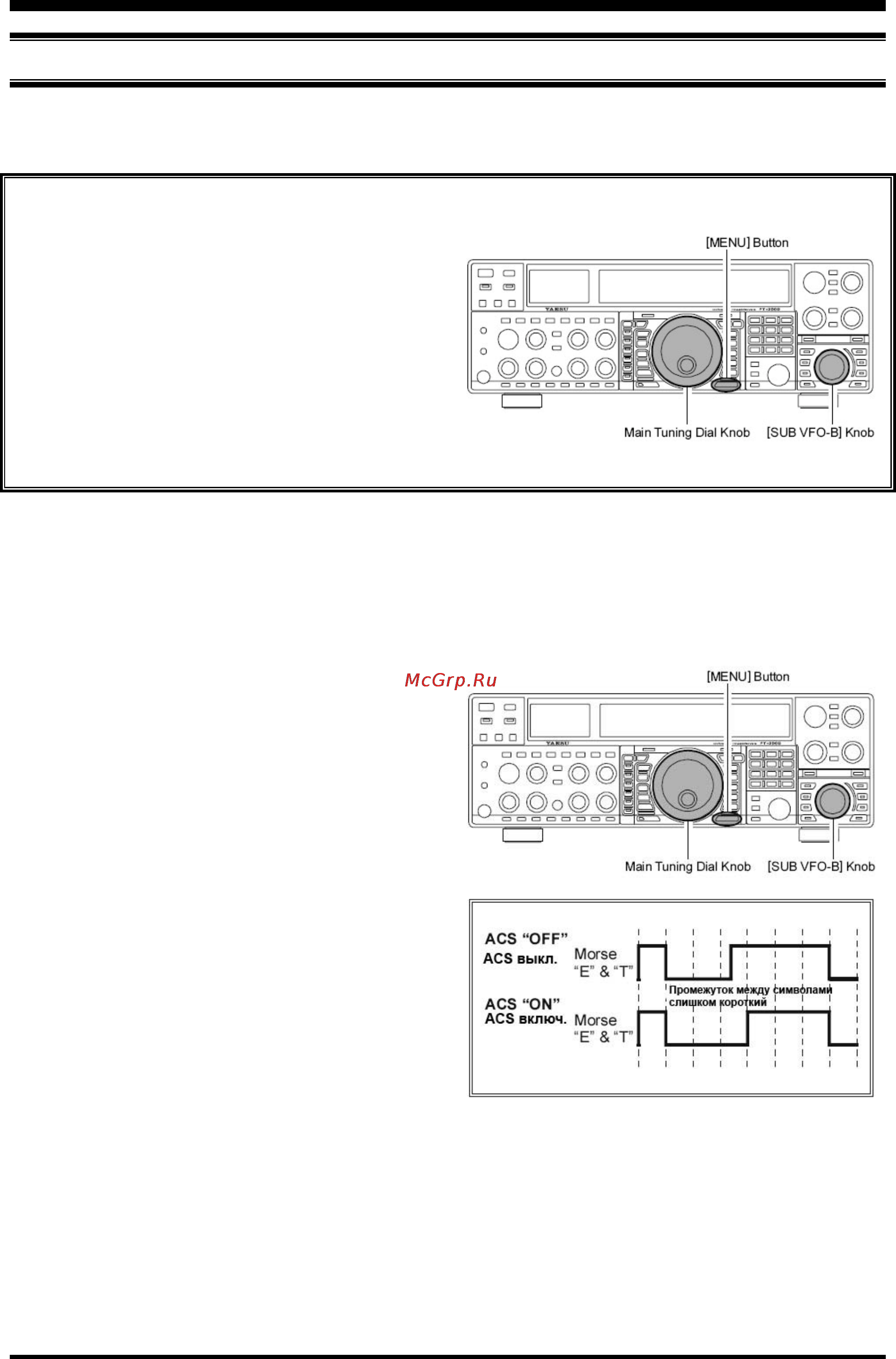

РАБОТА В РЕЖИМЕ CW
Работа на встроенном электронном ключе
Несколько интересных и полезных функций можно использовать при работе на встроенном электронном
ключе.
Установка соотношения длительности точек и тире
1. Клавишей [MENU] войдите в меню.
2. Основной ручкой настройки выберите пункт меню
“060 A1A WEIGHT”.
3. Вращайте ручку настройки вспомогательного VFO
[SUB VFO-B] для установки нужного параметра.
Допустимые значения параметра соотношения
точка/пауза : тире выбираются в пределах “2.5” ~
“4.5”. По умолчанию установлено значение “3.0”.
4. По окончании нажмите и удерживайте клавишу
[MENU] в течение двух секунд, чтобы сохранить
новый параметр и вернуться в обычный режим
работы.
Выбор режима работы электронного ключа
Конфигурация электронного ключа может быть настроена раздельно для разъемов KEY на передней и
задней панели трансивер FT-2000. Это позволяет применить систему автоматической регулировки пауз
между символами (ACS – Automatic Character Spacing), а также использовать для работы с разъема на
передней панели электронный телеграфный ключ, и простой ключ или компьютерное устройство генерации
телеграфного сигнала с разъема на задней панели.
1. Клавишей [MENU] войдите в меню.
2. Основной ручкой настройки выберите пункт меню
“052 A1A F-TYPE” (для разъема KEY на передней
панели) или “054 A1A R-TYPE” (для разъема KEY на
задней панели).
3. Вращайте ручку настройки вспомогательного VFO
[SUB VFO-B] для установки нужного параметра.
Допустимые значения следующие:
OFF: встроенный электронный ключ выключен
(режим простого ключа)
buG: точки генерируются автоматически, а тире
должны передаваться вручную.
ELE: как точки, так и тире генерируются
автоматически при использовании
манипулятора.
ACS: то же, что и “ELE”, промежуток между
символами точно устанавливается таким
образом, что промежуток между символами
равен длительности тире (равен по длине
трем точкам).
4. По окончании нажмите и удерживайте клавишу
[MENU] в течение двух секунд, чтобы сохранить
новый параметр и вернуться в обычный режим
работы.
Стр.80 FT-2000 Руководство по эксплуатации
Перевод UA2FM - 2007
