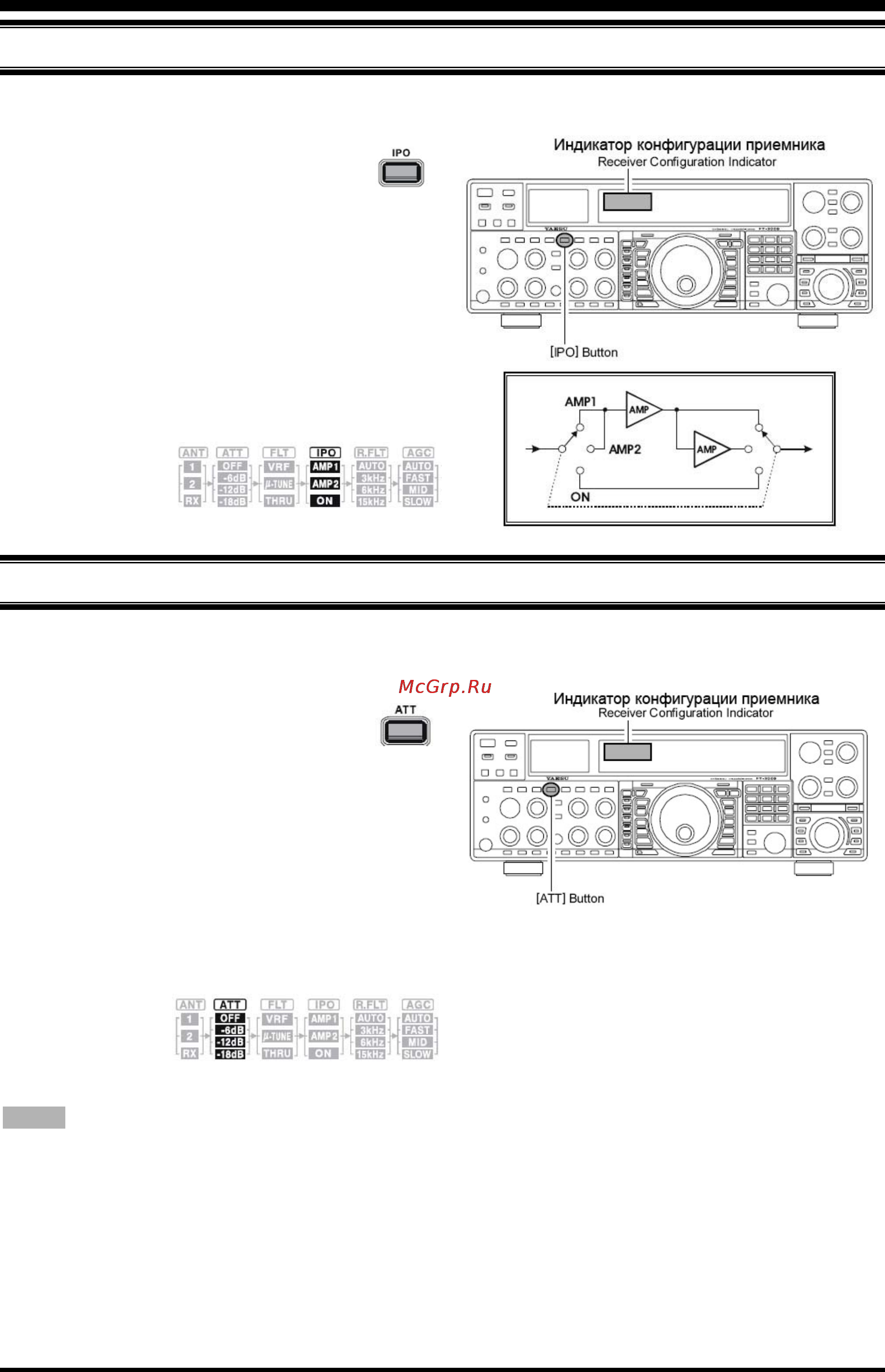

УДОБНЫЕ ФУНКЦИИ
Функция IPO (Intercept Point Optimization)
Функция IPO позволяет оператору оптимизировать характеристики входного каскада приемника в
зависимости от уровня и громкости входных сигналов.
Нажимайте клавишу [IPO] несколько раз, чтобы
установить нужную характеристику входного
каскада, в соответствии с приведенной ниже
таблицей.
АМР1: усиливает входной сигнал с помощью
предварительного усилителя ВЧ с малыми
искажениями (усиление прибл. 10 дБ).
АМР2: усиливает входной сигнал с помощью 2-
каскадного предварительного усилителя ВЧ с
малыми искажениями (усиление прибл. 17 дБ).
ON: Предварительный усилитель ВЧ отключается,
сигнал направляется непосредственно в цепь
первого смесителя.
Выбранный
предварительный
усилитель
приемника будет
обозначен в колонке
IPO индикатора конфигурации приемника на дисплее.
АТТ (аттенюатор)
Даже при включении функции IPO очень сильные сигналы от местных станций или высокий уровень помех
может снижать качество приема. В таких ситуациях можно использовать клавишу [ATT] для ослабления
уровня сигнала на 6, 12 или 18 дБ в цепи УВЧ.
1. Нажимайте клавишу [АТТ] несколько раз,
чтобы установить нужный уровень ослабления в
соответствии с приведенной ниже таблицей.
OFF: аттенюатор выключен.
-6 dB: мощность входного сигнала уменьшена на 6 дБ
(напряжение сигнала уменьшено до уровня 0,5 от
первоначального).
-12 dB:
мощность входного сигнала уменьшена на 12
дБ (напряжение сигнала уменьшено до уровня
0,25 от первоначального).
-18 dB: мощность входного сигнала уменьшена на 18
дБ (напряжение сигнала уменьшено до
уровня 0,125 от первоначального).
Выбранный уровень
ослабления будет
обозначен в колонке
АТТ конфигурации
приемника на
дисплее.
2. Для восстановления полной мощности сигнала
нажимайте клавишу [ATT], чтобы установить
аттенюатор в положение OFF на дисплее.
Совет:
o Аттенюатор влияет на работу приемников как основного VFO-A, так и вспомогательного VFO-B.
o Если шумы эфира вызывает отклонение стрелки S-метра на чистой частоте, нажимайте клавишу [АТТ], пока
показания S-метра не снизятся до уровня S-1. Такая установка оптимизирует соотношения между
чувствительностью, уровнем шума и устойчивости к помехам. Также, если вы настроились на станцию, с которой
намерены установить связь, вы можете еще более снизить чувствительность (или добавить большее ослабление),
нажимая на клавишу [АТТ] для установки большего значения ослабления. Это уменьшает силу всех сигналов (и
шумов), и делает прием более комфортабельным, что особенно важно при проведении длительных связей.
Прослушивая сигналы слабых станций на спокойном диапазоне вам, возможно, захочется добиться максимальной
чувствительности, поэтому функцию IPO следует выключить, а аттенюатор установить в положение OFF. Такая
ситуация очень типична для частот выше 21 МГц в спокойное время, и если вы используете приемную антенну с
отрицательным усилением на других диапазонах.
FT-2000 Руководство по эксплуатации Стр.51
Перевод UA2FM - 2007
